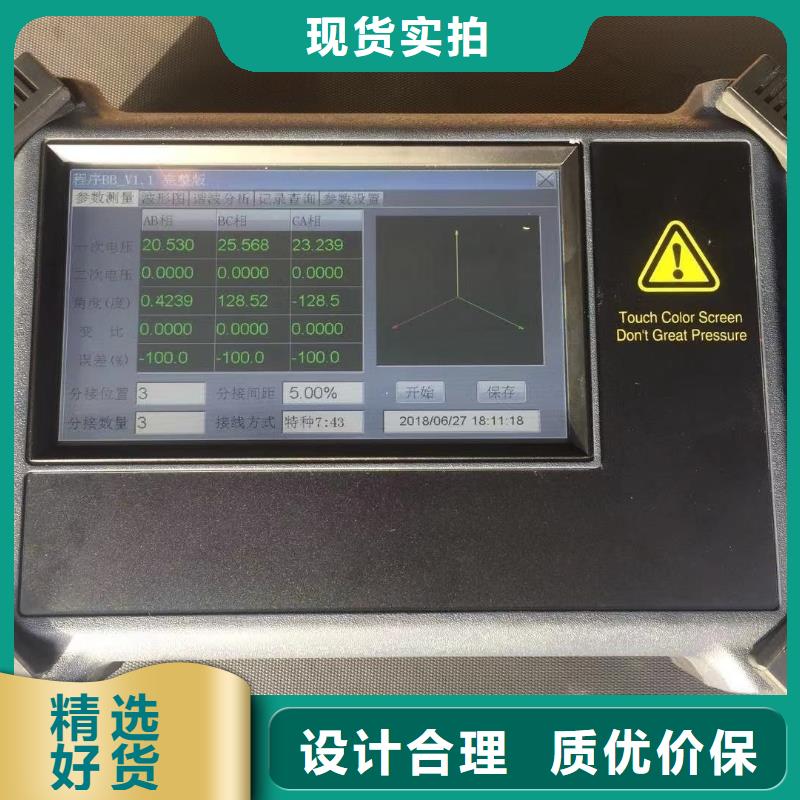

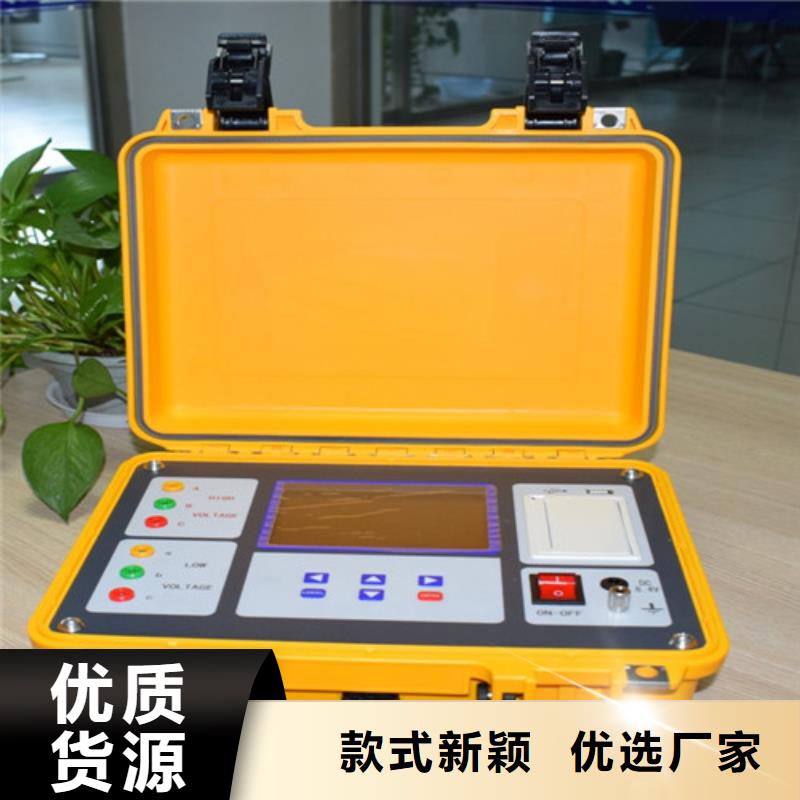

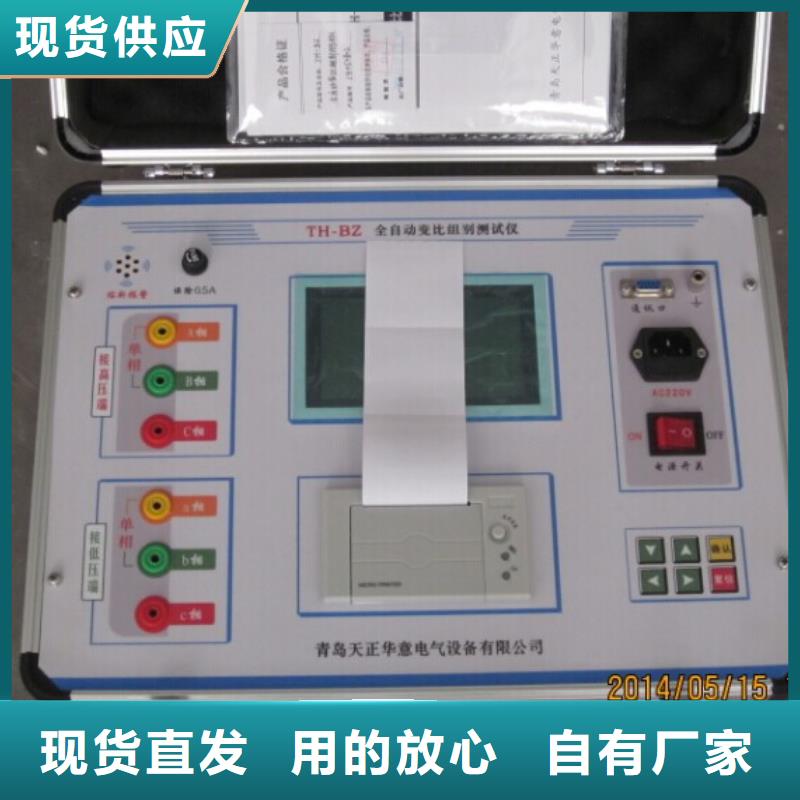

浙江绍兴变压器变比测试仪接线完成后按【回车】键开始自动进行测试，测试自动计数进行到55次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图六所示。图六、三相变压比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上二项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数及组别的矢量图，图中可见：当前组别为0点，所以图中高压侧矢量图（外圈大三角形）与低压侧矢量图（内圈小三角形）角度方向重合。测试完成后按【存储】保存测试结果，【F4】打印。按【退出】返回，【确定】重新测试。4．三相匝数比测试进行三相匝数比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【回车】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相匝数比”测试选项按【回车】键进入接线提示屏（如图七所示），屏中给出了详细的接线图，操作人员可按照图示进行接线。图七、三相匝数比测试接线提示屏接线完成后按【回车】键开始自动进行测试，测试自动计数进行到42次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图八所示。图八、三相匝数比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上二项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数。测试完成后按【存储】保存测试结果，【F4】打印，按【退出】返回，【确定】重新测试。5．单相变压器测试进行单相变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“单相变压器”测试项按【回车】键进入接线提示屏（如图九所示），按照单图示进行接线。图九、单相变压器测试接线提示屏接线完成后按【回车】键，仪器开始自动进行测试，测试计数进行到第25次停止计数测试完毕，显示测试结果屏、提示行及测试结果屏如图十所示。测试过程中提示行提示为“单相电力变压器变比.极性测试”。测试完毕后结果显示在液晶屏上，图六中可见，测试结果包括：单相高压侧电压，单相低压侧电压，，单相额定变比，单相测试变比及单相变比误差值，组别判定，测试计数，测试状态。测试完成后按【存储】保存测试结果，【F4】打印。按【退出】返回，【确定】重新测试。

浙江绍兴变压器变比测试仪Z型测试“Z型测试”和“三相测试”设置、操作类似，具体操作可参考“三相测试”的相关操作，在此不多作赘述。5.3.2 直阻测试5.3.2.1直阻参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入参数设置屏（见图九）。图九“测试绕组”、“测试相别”、“测试温度”、“折算温度”、“试品编号”、“测试”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项。测试绕组：选择需要测试的试品绕组，可选高、中、低压，绕组材料可选铜、铝。绕组材料关系到电阻折算值所用的折算系数测试相别：选择测试试品的单独一相阻值或三相阻值，高压、中压绕组可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相同测Yn”(“三相同测Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相同测Y”和“三相同测△”；低压绕组可选“单相ab”、“单相bc”、“单相ca”、“助磁法ab” 、“助磁法ab” 、“助磁法ab” “三相同测Y”和“三相同测△”。测试温度：设置所测试品的当前油温，油温数值从-99℃～＋99℃，此数值关系电阻折算值。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～＋255℃，此数值关系电阻折算值。试品编号：设置本次试验的试品编号。测 试：选择测试电流档位。参数设置完成后，选中“测试”项后按“确认”键开始测量。
