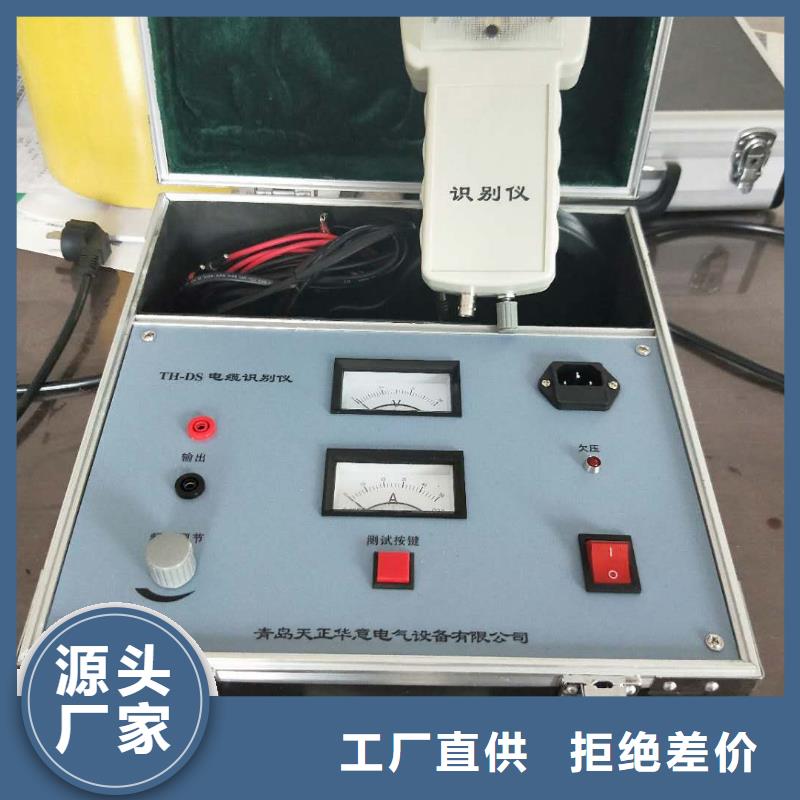

智能型电缆故障测试仪

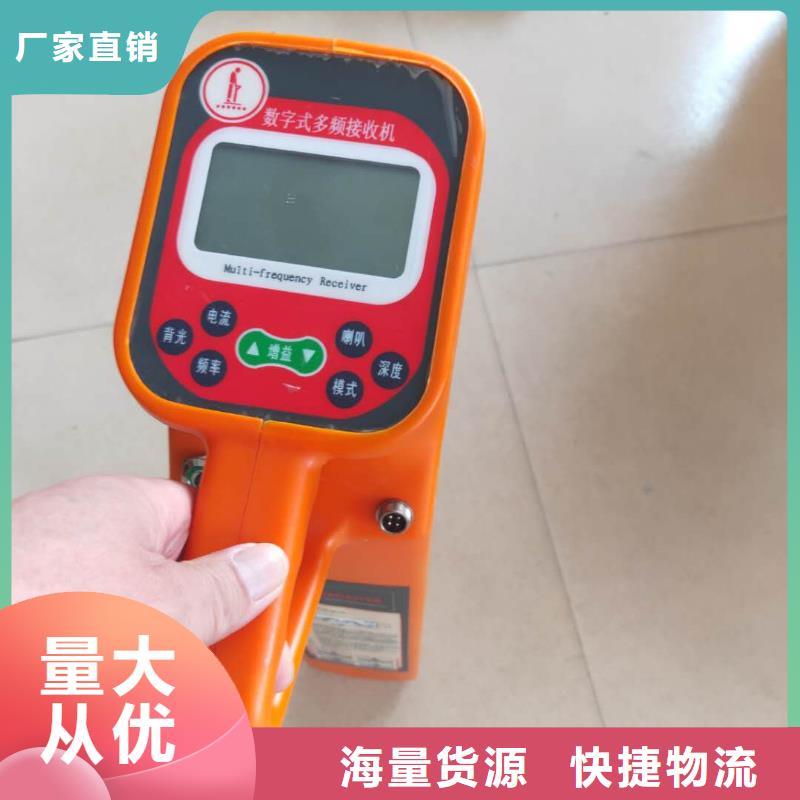

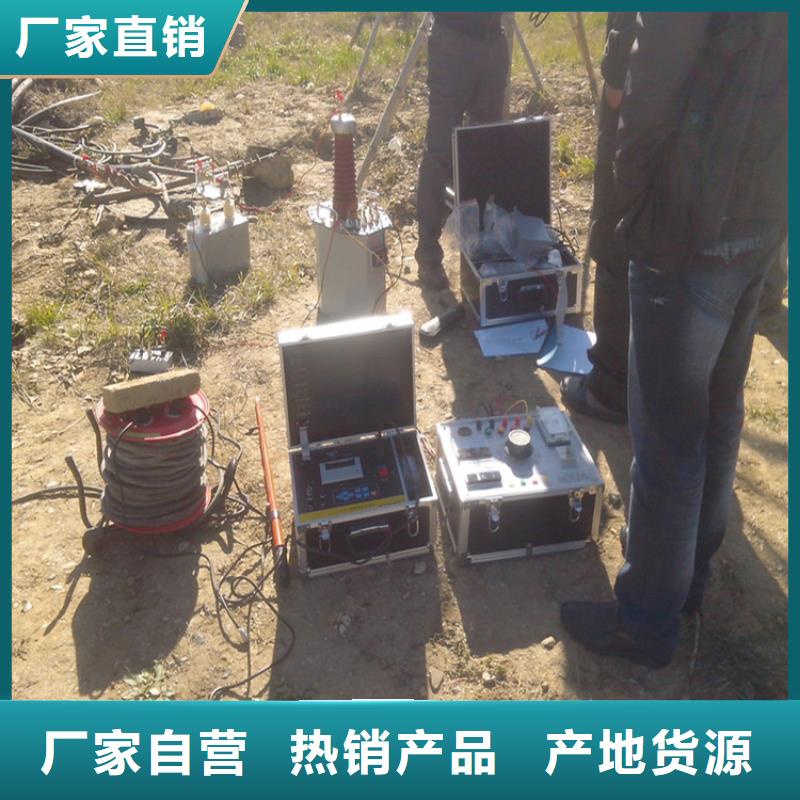

浙江绍兴地下电缆管线探测仪 设备组成本设备包括发射机、接收机、空间磁场传感器及相关附件：发射机的接线盘、输出连接线、挂线杆、保护地线等组成。一、发射机在架空线处于离线状态下，向故障线路注入信号使接地故障复现，电流由发射机输出，流经故障线路，在接地点入地并返回发射机。发射机面板如图2-1-1所示：其中：1.控制器见图2-1-2发射机控制器。2.保护地端子：用于连接保护地线，接大地网。3.测试地插座：接工作接地线，接大地网。4.高压输出插座：用于连接故障线路。根据现场情况，可使用短连接线夹在开关柜的线路侧；若必须接在架空的线路上，则选用接线盘装的长连接线，并用挂线杆挂在故障线路上。图2-1-2发射机控制器其中：1、按键说明：五向键中的上下键：用于设定输出电流。【中键】用于修改输出方式。【启动】键：启动测试。【停止】键：停止测试。2、工作模式：指示当前工作模式。3、输出方式：断续/连续。断续输出：适用于空间磁场传感器定点方式。连续输出：适用于无线电流传感器定点方式。4、高压输出指示：当启动高压输出后动画指示高压输出，当停止高压输出后，显示绿色，并停止动画。5、输出电流：指示当前输出的电流。6、输出状态指示灯：红灯亮：高压合； 绿灯亮：高压分7、输出限制指示：电压限制：输出已经达到电压，无法继续提高输出电流。功率限制：输出已经达到功率，无法继续提高输出电流。二、接收机接收机用于在架空线正下方探测特征信号，使用时需要插入空间磁场传感器。
