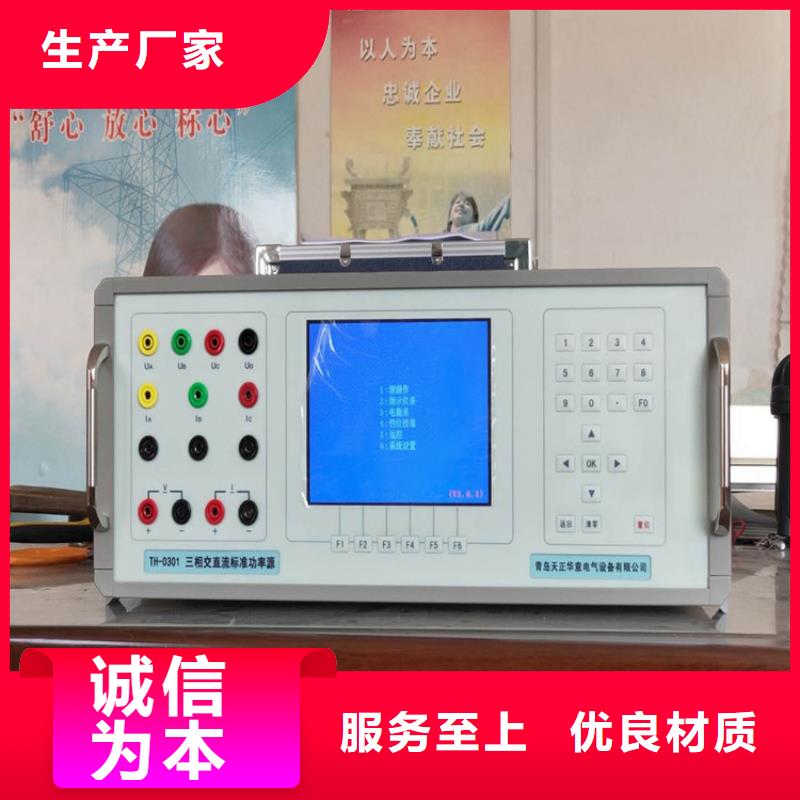

浙江交流采样现场校验仪操作说明5．1注意事项： 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。 电压输出不能短路，电流输出不能开路。 在源操作中要改变电压或电流档位，需先将电压或电流降为零，然后再切换档位。校验75mV表，需专用四芯测试线，输出端在后板上。＊ 装置检定三相两元件表时，被检仪表的B相接装置电压的公共端Uo（黑端）。 装置检测交流单相表时，被检仪表输入接装置的A相输出端。 装置检定电流轻负载表时，请将后板重载/轻载开关向下切换到“轻载（切到“重载”时,装置交流电流输出为输出容量；“轻载”时输出容量约是重载时的一半）。如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 关机的顺序是先将电压、电流退到零，再揿电源开关。按存储键后数据存储未结束不可中断电源，以免数据遭到破坏！进行初始化时，不可中断电源，以免数据遭到破坏！交流采样器·变送器·仪表校验装置1：源操作：指示仪表3：变送器4：交流采样5：档位校准6：远控青岛天正华意电气设备有限公司图35. 主菜单开机后液晶显示器出现图3所示主菜单画面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。如交直流指示仪表校验的全部操作可在“2：指示仪表”中完成。5．3 源操作源操作是指在装置输出范围内，根据需要对交流、直流输出进行设置，可采用“比对法”进行检测仪表。源操作分为“交流输出设置”操作和“直流输出设置”操作。5. 3. 1交流源输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”则显示如图4。在这里，可根据需要对交流源输出进行设置。

浙江交流采样现场校验仪交流电压、电流表半自动检测在图11的中部（交流电压表参数输入）输入被检电压表的一次值、二次值、计量单位、额定值、上限值、等级和均匀校验点数等信息。用“”、“”键，移到相应信息栏目，输入数值即可。“”、“”键在同一栏目中移动，方便修改数字；计量单位的循环修改也用此二键。若被检电压表没有“变比”时，则使“U1”、“U2”栏里显示全为“0”即可。若被检电压表没有或不检上限值（超过额定值的校验点）时，则使“上限值”栏里显示全为“0”即可，校验时只做各均匀校验点的基本误差。若被检电压有并且要检上限值（超过额定值的校验点）时，则在“上限值”栏输入上限值，校验时做各均匀校验点和上限值校验点的基本误差。完成输入后按“OK”键（如果出现错误提示，可重新输入正确值后再按“OK”键），此时屏幕提问“是否做变差（0：是，其他：否）？”(“其他”不包括“复位”键)，回答后屏幕第二次提问“是否缓升缓降（0：是，其他：否）？”，回答后进入半自动测试误差程序。选“做变差”：做完所有均匀校验点（或所有均匀校验点和上限值校验点）的上升误差后，接着做所有均匀校验点（或上限值校验点和所有均匀校验点）的下降误差，并自动算出上升、下降误差的变差值。未选择时，只做所有均匀校验点（或所有均匀校验点和上限值校验点）的上升误差。
