大电流试验装置

山东大电流发生器注意事项（1）为了操作人员及仪器的，确保仪器接地良好。（2）试验准备时接好地线，工作完毕时，拆除接地线。（3）接入仪器的电源要求能承受30A电流冲击。（4）仪器与试品连接时,注意检查各个接线是否错误,以免因接线错误造成设备损坏。（5）设定过流保护的电流值应不超过仪器额定输出电流值。（6）在通电情况下，不得插拔任何接线。七、运输与保养1.运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。2.储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。3.防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。山东大电流发生器操作说明1.页面说明1）、进入系统2）、主菜单3)、参数设置5）、电流曲线查询：2.参数设置自动方式下根据所需要的电流和时间整定值设定数值大小，采样设置包含数据记录时间和曲线取样时间，根据需求设置采样间隔时间。3.输出时间根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出4.过流保护根据计时触发电流的大小来设定电流保护值，计时触发电流值的1.1倍即为电流保护的动作值 。

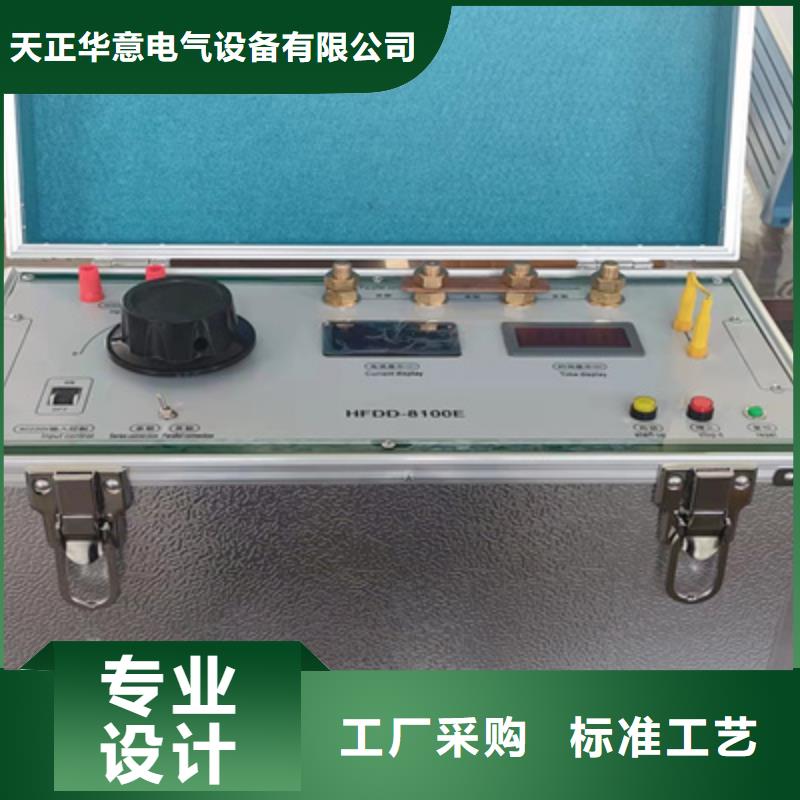

山东大电流发生器.工作原理由16位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。四、面板说明1、大电流输出端子：通过该端子进行电流输出。显示屏：电流值、输出时间在此显示。电源输市电AC220V接入端子电源开关：采用空气开关来控制设备电源。5、操作按键：实现人机对话。五、操作说明1.页面说明1）、进入系统:大电流输出界面大电流设置界面2）自动测试界面（根据设定值电流自动调节，并自动跟踪输出电流无限接近于设定值。从按下启 动开始计时，到设定输出时间完毕停止输出）参数设置2.设定电流输出自动方式下根据所需要的电流整定值设定电流大小，设置输出时间，设置好后调压器会自动调整电流输出值。3.输出时间根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出4.零位启动为了保护被试品，升流器应从“0A”开始升流。当调压器处于零位状态时，按“启动”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。5.电流回路原理六注意事项为了操作人员及仪器的，确保仪器接地良好。试验准备时接好地线，工作完毕时，拆除接地线。接入仪器的电源要求能承受20A电流冲击。仪器与试品连接时,注意检查各个接线是否错误,以免因接线错误造成设备损坏。设定过流保护的电流值应不超过仪器额定输出电流值。在通电情况下，不得插拔任何接线。七、运输与保养1.运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘防机械损伤。储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。防曝晒仪器在室外使用时，尽可能避免或减少阳光对显示屏的直接曝晒,不可以放在特潮湿的仓库.
