想要一睹大电流试验装置产品的风采吗？我们为您精心打造的产品视频将满足您的期待。请您抽出片刻时间观看，相信您会对产品有更深入的了解和认识。
以下是:浙江绍兴大电流试验装置的图文介绍
天正华意电气设备(绍兴市分公司)
现货销售结实耐用优质
微机继电保护测试仪
微机继电保护测试仪的详细介绍
诚实守信性价比高

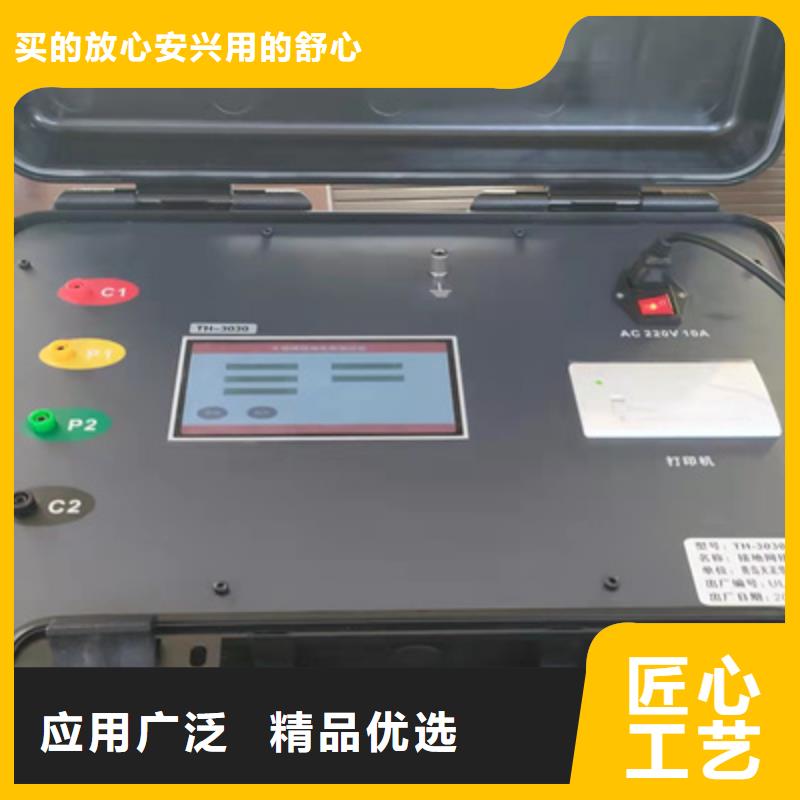

浙江绍兴接地导通测试仪性能特点1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。4、功能强大。可测量电流桩，电压桩，接地电阻、辅助机、土壤电阻率。5、操作简单。全中文菜单式操作，直接显示出测量结果。6、布线劳动量小，无需大电流线。三、技术指标1、阻抗测量范围：0Ω～200Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％＋0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：45Hz、55Hz 双频7、输出电流：10A8、输出电压：400V9、测量线要求： 电流线铜芯截面积≥1mm2电压线铜芯截面积≥1.0mm210、供电电源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、仪器重量：10kg四、仪器测试的操作过程及功能说明1、测量原理框图及测试接线图图1测量原理示意图R0 回路电阻大约5～200Ω Rx 测试电阻大约0～200Ω Rf 标准电阻 测量电流线D：长度为地网对角线长度的3～5倍；线径：≥1mm2测量电压线1：长度为0.618D；线径： ≥1.0mm2测量电压线2： 接被测地网测量接地线： 接被测地网。面板示意图1．电流极(C1)2．电压极1(P1)3．电压极2(P2)4．接地网(C2)5．打印机6．电源输入7．接地线8．修改菜单内容，采用循环滚动方式9．修改菜单内容，采用循环滚动方式10. 修改菜单内容，采用循环滚动方式11. 启停键12.电源开关13.液晶显示屏测量接线如下图电流极（C1） 电压极1（P1） 电压极2（P2）接地网（C2） 电流桩 电压桩地网图2三极法测量接线示意图说明：电压极2（P2）,接地网（C2）两线必需都要连接在仪器上，然后按测量操作步骤进行测试。
质量把关
细节决定质量，细节铸造好的微机继电保护测试仪
规格齐全
实力工厂多年微机继电保护测试仪经验现货直发
严格把控微机继电保护测试仪质量让您买的放心
上乘的 微机继电保护测试仪产品质量，可靠的售后服务，赢得了广大客户的一致好评。响誉全国， 微机继电保护测试仪客户遍布全国各地的各个行业，无论是服务质量、技术水平、时间保证等深得企业及个人用户的广泛信赖。天正华意电气设备(绍兴市分公司)是一家朝气蓬勃的年青企业，本着务实、创新、学习的精神，愿与国内外同行竭诚合作，共谋发展！
