通过展示用户在不同环境下使用变频串联谐振耐压装置变频串联谐振耐压试验装置定制销售售后为一体产品的场景，视频充分证明了产品的适应性和稳定性，为您提供了有力的购买依据。
以下是:变频串联谐振耐压装置变频串联谐振耐压试验装置定制销售售后为一体的图文介绍
微机继电保护测试仪
天正华意电气设备有限公司(盐城分公司)
变频串联谐振耐压装置技术方案一、设备制造遵循的标准和行业标准电子测量仪器要求二、被试品对象及试验要求 1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。2、满足35KV电缆，400mm2，3KM的交流耐压试验；电容量≤0.6438uF,试验频率30-300Hz，试验电压≤52kV，试验时间60min。三、工作环境1.环境温度：－100C –50 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；四、装置主要技术参数及功能1.额定容量：432kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：54KV4.额定电流：8A5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12. 测量精度：系统有效值1.5级；五、装置容量确定1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。试验频率：f＝35Hz试验电流：I＝2πfCU试 ＝2 根据以上各项目试验电压、电流、频率、电感量即设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H验证：1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。使用电抗器8节并联,此时电感量为55/8＝6.87H试验频率试验电压≤52kV，试验时间60min。使用电抗器2节串联4组并联,此时电感量2＊55＊1.05/4＝28.88H试验频率装置容量定为432kVA/54KV；设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H,使用电抗器串并联能满足上述被试品的试验要求。
厂家实力
多年微机继电保护测试仪行业经验源头工厂只为您提供更优质的产品
优选原材
微机继电保护测试仪材料严格筛选确保品质出厂经过多层质检
按需定制
微机继电保护测试仪款式多样一站式采购多年贴心售后
微机继电保护测试仪的图文介绍
用的放心价格美丽
天正华意电气设备有限公司(盐城分公司) 微机继电保护测试仪远销全国各地，本公司丰厚的 微机继电保护测试仪现货资源，严格的出入库核检程序，完善的配送体系，为满足新老客户的需求创造了良好的服务体系。
原则： 微机继电保护测试仪诚信为本、精诚合作、立足长远、永续经营。目标：优质的质量、优质的服务、优质的效益、优质的 微机继电保护测试仪品牌。宗旨： 微机继电保护测试仪用户的需要就是我们的责任、让用户放心就是我们的目标。

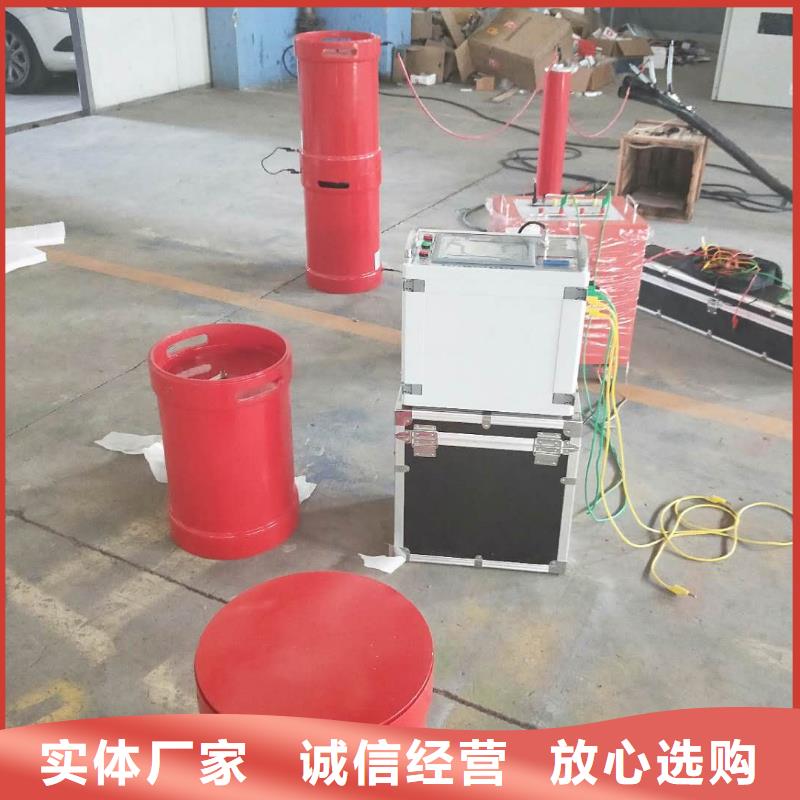

产品案例图
PRODUCT REAL SHOT DISPLAY
天正华意电气设备有限公司(盐城分公司)
