以下是:ql启闭机的图文介绍



启闭机分为：螺杆式启闭机和卷扬式启闭机；液压式启闭机；
螺杆式启闭机分为：平推式启闭机；侧摇式启闭机；手摇式启闭机；手电两用启闭机；手电两用单吊点启闭机；手电两用双吊点启闭机；直连式启闭机；直连双吊点启闭机；

卷扬启闭机

卷扬式启闭机分为：平门卷扬式启闭机；弧形门卷扬式启闭机；双吊点卷扬式启闭机；快速卷扬式启闭机；移动式台车启闭机；
双吊点卷扬式启闭机分为：集中驱动和单独驱动两种；
液压式启闭机也分为单吊和双吊两种；

操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。操作前，对启闭机进行检查，各部位润滑情况是否良好，螺栓有无松动。电动启闭时检查电源线路是否接通，开关是否良好。






动力安装普通为液压泵，它把机械能转化为液压能。液压泵普通采用容积式泵，如叶片泵和柱塞泵。叶片泵和柱塞泵有构造紧凑，运转平稳，噪音较小，运用寿命长等优点。柱塞泵固然价钱较高，但能够得到高压、大流量，且流量可调。近年来国内液压启闭机普通采用中高压，所以大多数采用柱塞泵。另外，因其重要性，液压启闭机的液压系统普通设置两套液压泵，互为备用。

    控制调理安装是指液压控制阀组，包括节流阀、换向阀、溢流阀等阀组，其作用是对液压油的流量、方向、压力等方面各自起控制调理作用，以完成对液压系统的各种性能请求。启闭机上液压控制阀大多数是规范元件，并普通采用插装技术。插装阀具有组合机能强，集成度高，噪音低，密封性好，机构紧凑，全球维护等优点。

    选择不同构造及方式的先导控制阀、控制盖及集成块与插装件组合，便可取得具有换向、调压、调速等功用的插装阀组。双吊点的液压启闭机因不能像卷扬式启闭机一样采用机械同步，故控制阀组需思索同步措施。辅助安装包括油箱、油管、管接头、压力表、滤油器等。油箱的用处是储油和散热，并能沉淀油中杂质，别离油中的空气和水分等。


当采用轮灌时，节制闸上、下游渠道的设计流量相同，下游水位即为与设计流量相应的渠水位；当采用续灌时，节制闸上下游设计流量不同，水位需取相应流量的渠水位，但下游水位需计及下一级节制闸壅水的影响。
渠道节制闸多用开敞式，闸槛高程宜与渠底相平，采用平底宽顶堰，闸下消能防冲工程都比较简单，始流状态可依靠护坦上置的消力墩扩散水流，撞击消能。启闭机上下游翼墙力求平顺，常采用扭曲面过渡，以减少水头损失。在平原圩区的河渠上，在短距离内设置两个节制闸，俗称套闸，分级挡水，可起简易船闸的作用，既可解决好内外的交通运输，又可起到防洪排涝和控制水位的作用。
进水闸：建在河道、湖泊的岸边或渠道，用来引水灌溉、发电或其他用水需要。灌溉渠系中建于干渠以下渠道首的进水闸，作用上把上一级渠道的水分下一级渠道，分水闸、斗门、农门排水闸建在江河沿岸排水渠出口处，外河上涨时，关闸门防水洪水倒灌，避免洪灾。当外河水位退落时，开闸排水防止涝灾。具有双面挡水的作用。



 铸铁闸门是一种小型平板闸门，广泛使用于取水输水、市政建设，给水排水、农田灌溉等工程中，通常设置在渠道、涵管的进水口，用作工作闸门调节流量、控制水位，或用作检修闸门关闭孔口挡水。
铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门框两部分组成，门体和门框的材料为铸铁，一般整体铸造、整体加工。
门体一般采用面板与加强肋的结构，面板可做平面或拱形。门体一般整体铸造和机加工，但尺寸较大的可采用分块组成式。门体上一般采用整体式金属止水，兼作支承滑块，金属止水用同材料制作的沉头螺钉紧固在门体上，螺钉头部与止水工作面一起精加工，一些尺寸较大的也可“P”形橡皮止水。
门框为铸铁闸门与基础之间的连接构件，相当于平面钢闸门的埋高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工，导轨可用螺栓（螺钉）与门框相接，或与下部门框整体铸造，在门体开启到 位置时，导轨的顶端应高于门体的水平中心线。
特点：
铸铁闸门一般设置有可调节的楔紧装置，楔紧副（如楔块与楔块、楔块与偏心销等）分别设在门体和门框上。调节楔紧装置，可使得闸门关闭时门体紧贴门框，达到止水要求。

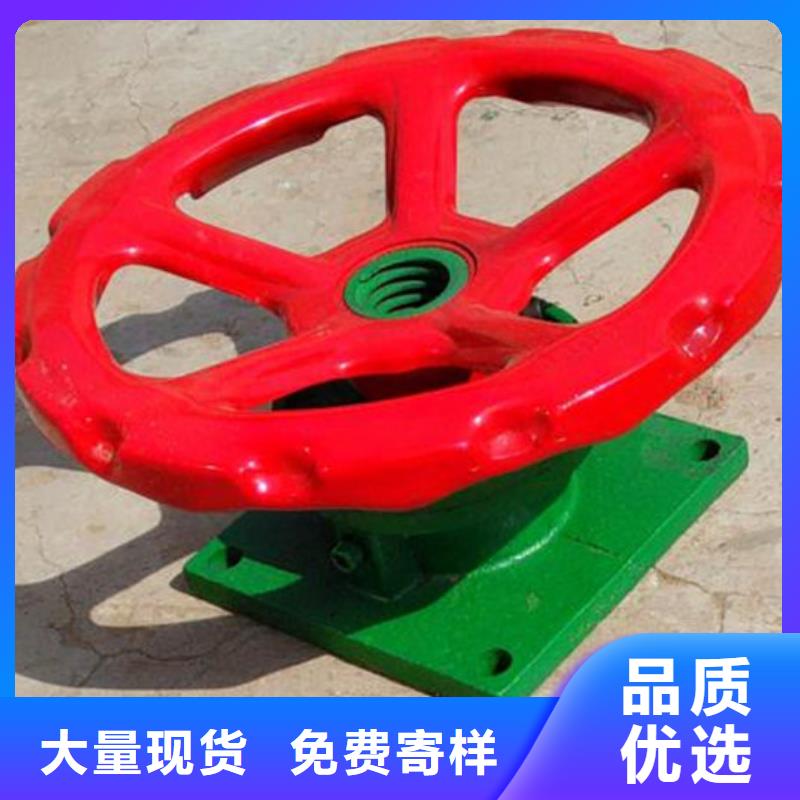

铸铁闸门通常配置手动或电动螺杆式启闭机，用于操作闸门的启闭。
铸铁闸门有以下特点：
布置简单，结构紧凑，节省空间；运行维护简单，减少运行费用，但铸铁闸门的造价比钢闸门略高一些。
耐腐蚀性强。门体和门框的材料采用铸铁，止水面镶铜合金或不锈钢等耐腐蚀材料，防腐能力强，特别适用于污水或海水环境中。有特殊要求的地方还可以采用镍铬合金铸铁等耐腐蚀性更强的材料。
铸铁闸门的止水副采用整体加工，止水效果好，金属止水使用寿命长。




20年 固定卷扬式启闭机领域深耕

经验丰富

多种 固定卷扬式启闭机产品型号

可供选择

多种 固定卷扬式启闭机产品配件

快速匹配

雄厚的技术力量

质量有保障

固定卷扬式启闭机厂家直销

价格合理




节 电动装置的分类

   与其他阀门驱动装置相比，电动驱动装置具有动力源广泛，操作迅速、方便等特点，并且容易满足各种控制要求。所以，在阀门驱动装置中，电动装置占主导地位。

    阀门电动装置按输出方式分为多回转型（Z型）和部分回转型（Q型）两种，前者用于升降杆类阀门，包括：闸阀、截止阀、节流阀、隔膜阀等；后者用于回转杆类阀门，包括球阀、旋塞阀、蝶阀等，通常在90%范围内启闭。

    阀门电动装置按防护类型分为普通型和特殊防护型两大类。

    普通型电动装置的使用环境如下：（1）环境温度-25-40℃；（2）环境相对湿度≤90%.（25℃时）；（3）海拔≤1000m；（4）工作环境要求不含有腐蚀性、易燃、易爆的介质。

    如阀门的工作环境条件超过普通型电动装置所具有的能力时，需采用特殊防护型产品。这类产品根据其所处工作环境而具有多种型式。

    第二节 型号编制方法阀门电动装置的型号

   编制方法如下：代号说明：以汉语拼音字母表示电动装置的类型，Z为多回转型，Q部分回转型；以数字表示电动装置额定输出力矩（N.m）：以数字表示电动装置额定输出转速（r/min）或开关旋转90℃。的额定输出时间（s/ 90℃）；输出轴 转圈数（部分回转型不注）；防护型式（普通型不注）。

    如Z10-18/80B 表示输出力矩100 N.m、（10kgf.m）、输出转速18r/min， 输出转圈数为80的防爆型多回转的阀门电动装置。

    第三节 电动装置的选择及安装连接方式

   操作力矩操作力矩是选择阀门电动装置的主要参数。电动装置的输出力矩应大于阀门操作过程中所需的 力矩，一般前者应等于后者的1.2-1.5倍。因此，准确地掌握阀门所需的力矩是选择阀门电动装置的关键。然而，由于实际情况的复杂性，计算所得到的阀门力矩，误差往往都比较大；采用试验方法实测阀门的 操作力矩时，又受到试验系统条件和设备的限制，也受到阀门本身结构形式多样性的限制，很难取得典型的数据。
