我们为您准备了绝缘油介质损耗测试仪2025已更新(今日/造访)产品的全新视频介绍，视频中的每一帧，都是产品的真实写照
以下是:江苏徐州绝缘油介质损耗测试仪2025已更新(今日/造访)的图文介绍
天正华意电气设备(徐州市分公司)是集研发设计生产销售于一体化的综合性 微机继电保护测试仪公司。经营范围主要有 微机继电保护测试仪产品。公司拥有科学质量管理体系，秉承着信用诚挚的服务精神，严守着 微机继电保护测试仪精益求精的工艺水准，遵循着步步为营的经营理念与多家企业建立了长期的合作关系。
江苏徐州变频串联谐振耐压装置设置耐压阶段，见图6：图6 – 设置自动试验耐压阶段自动试验多分5段耐压，每段的目标电压都不能超过“试验参数”中设置的“试验电压”。通过旋转鼠标“电压”设置目标电压，旋转鼠标“频率”来设置阶段耐压时间按“返回”键退回上一级菜单或者按“确定”键进入下一级开始试验，见图7：3）．开始自动试验，见图7：图7 – 自动试验界面● 显示项目说明：U峰值/√2：采样交流高压峰值U，计算得到高压有效值U直流：直流母线电压I输出：输出电流F输出：系统输出频率F，范围为20-300HzF测量：系统谐振频率F（此频率只有当输出频率在谐振点或奇数倍分频附近时才有效）步数：输出调压步数，满量程为45000步过压：设置的过压保护值过流：设置的过流保护值.阶段电压：自动试验每个阶段的目标电压耐压时间：自动试验每个阶段的耐压时间，耐压时开始倒计时确认参数无误后按“启动”键开始试验，将按下述步骤自动完成试验：1＝＞系统自动寻找谐振点2＝＞将“U峰值/√2”调节到阶段目标电压3＝＞保持高压稳定，持续耐压时间4＝＞判断是否有下一阶段5＝＞如果有下一阶段（目标电压和耐压时间不为0），跳到步骤2继续进行试验6＝＞没有下一阶段则自动降低电压并停机在试验中途可以按降压停机键降压停机，遇到紧急情况可按紧急停机键直接停机（“降压停机”键和“紧急停机”键在系统启动后才出现在界面上）。
江苏徐州变频串联谐振耐压装置参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；7）数据存储功能：试验结果保存（手动保存）、打印、上传、回查等①试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；②数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0％；9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

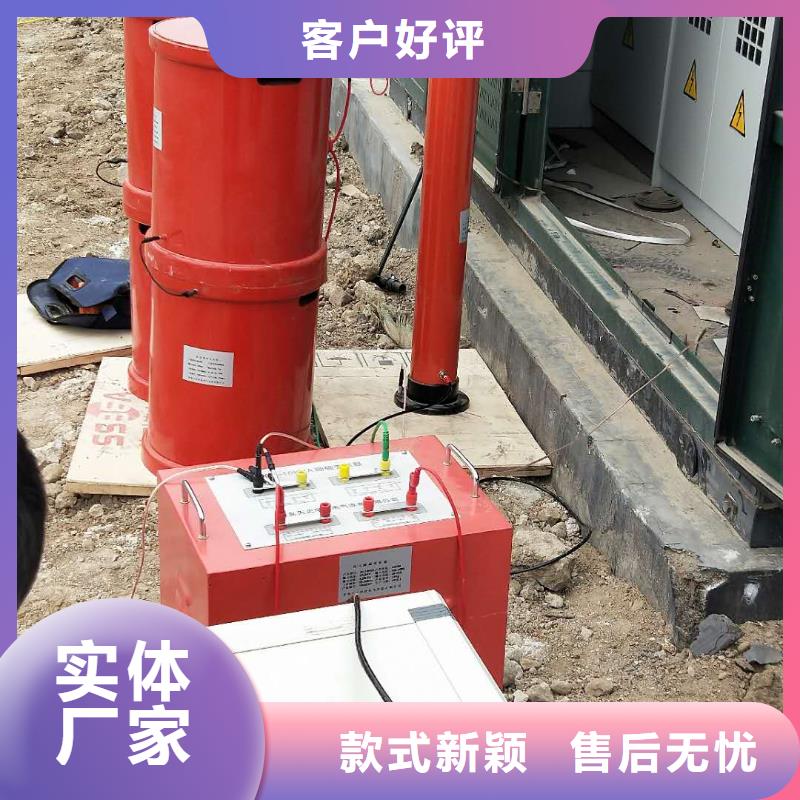

江苏徐州变频串联谐振耐压装置620kVA/270kV/52kV变频串联谐振试验装置一、被试品对象及试验要求1. 10kV/400mm2电缆，长度3000m以内的交流耐压试验，电容量≤1.26uF，试验频率30-300Hz，试验电压22kV。2. 35kV/400mm2电缆，长度2000m以内的交流耐压试验，电容量≤0.42uF，试验频率30-300Hz，试验电压52kV。3. 110kV/400mm2电缆，长度1000m以内的交流耐压试验，电容量≤0.156uF，试验频率30-300Hz，试验电压128kV。4. 110kV及以下变压器的交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz,试验电压不超过160kV。5. 110kV变电站系统交流耐压试验，试验频率为30-300Hz,试验电压不超过265kV。二、工作环境1.环境温度：－150C –45 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤3000米；三、装置主要技术参数及功能1.额定容量：620kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：270 kV ；128kV；54kV；4.额定电流：2.3A 4.8A；11.5A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1％；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温 升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f＝45Hz)；10.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；
