发电机交流阻抗测试仪订制视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:四川甘孜发电机交流阻抗测试仪订制的图文介绍

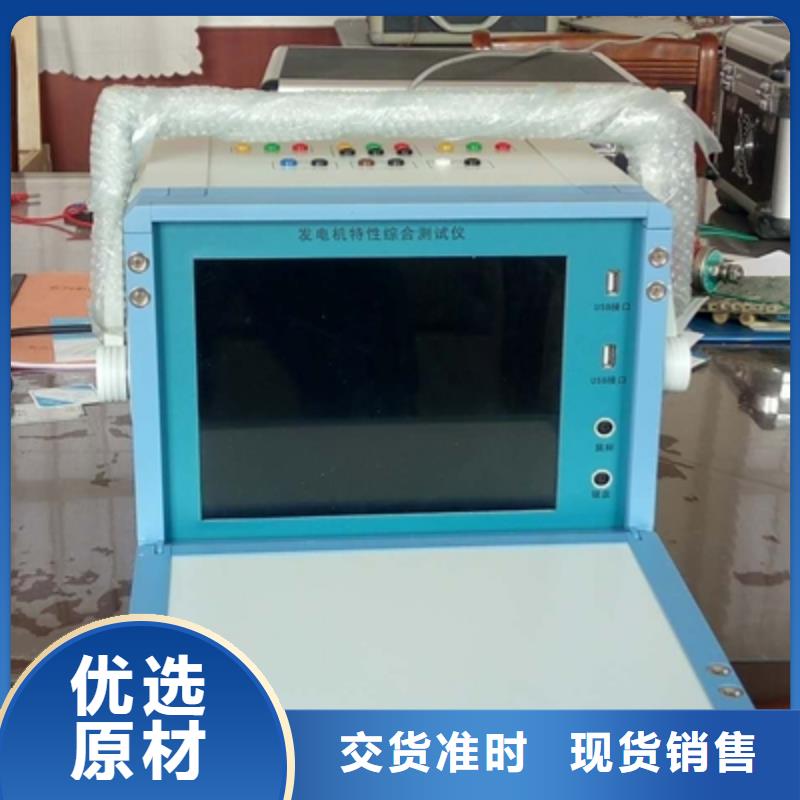

四川甘孜发电机特性综合测试仪系统设计依据标准：电机产品试验项目和方法均符合下列标准的 版本，但不仅限于下列标准。1、 GB755/IEC 60034-1《旋转电机 定额和性能》。2、 GB/T1032-2012《三相异步电动机试验方法》。3、 GB/T9651《单相异步电动机试验方法》。4、 GB14711-2013《中小型旋转电机要求》。5、 GB12350《小功率电机要求》。6、GB/T22670-2008 《变频器供电三相笼型感应电动机试验方法》系统软件采用全中文操作，Windos10系统，人机对话简捷方便，系统软件设立电机标准参数数据库（数据库可按日期、序号，电机型号等储存，也可根据用户要求设立），标准数据库具有权限管理功能，通过密码进入或修改。系统对测试数据具有自动记录（三线制检测匝间、对地工频耐压、对地绝缘电阻合格，记录表格默认其相间工频耐压、相间绝缘电阻合格）、判定结论和保存功能。并可用多种方法进行查询，软件对检测记录的数据具有统计分析及打印功能，并可将测试数据导入到Excel表格，还可根据用户要求进行表格设计（加入甲方公司图文标识）。系统具有较强抗电磁干扰能力。该系统操作简单易学，具有高可靠性及抗干扰能力，此系统即适用于任何环境的实验室及车间，系统软件终身免费升级
四川甘孜发电机特性综合测试仪谐波分析程序谐波分析程序只针对交流正弦信号有效，将待分析的曲线的一至两个完整周期的信号置于示波器窗口（请勿选择过多的信号周期，否则会造成分析的分辨率下降）如图22所示。当选择好完整的信号周期后，按照图19所示选择对应的数据分析通道，仪器自动计算出该信号的总谐波含量以及各次谐波含量，分析结果展示如图23所示。生成WORD文档按钮能将当前展示窗口中的所有数据转换成WORD报告。图23谐波分析结果展示3.15 图形编辑程序所有采集的试验数据和信号组合运算后的数据组成的示波器图形都可以进行图形编辑，点击图形编辑后当前窗口中的示波器图形会被导入至图形编辑器如图24所示。图24 图形编辑图形编辑项目包括添加文字标识，修改文字标识，删除文字标识，改变图形背景和颜色，改变当前坐标系显示。其中添加文字标识后，仪器提示用户设置文字的内容和大小，标识会被自动放置在示波器中心，用户通过鼠标拖动改变标识的位置。当用鼠标单击某一标识后该标识被选中，用户可以对选中的标识进行属性修改和删除操作，标识设置窗口如图25所示。图25 标识设置当某一坐标系被选中时该坐标系会被显示，否则坐标系将不会显示在图形中，坐标系显示的顺序和示波器是完全一致的。选择彩色图形后则编辑器中当前图形的背景色变成白色，用户可以通过颜色选择设置某一曲线的颜色，通过切换曲线选择改变当前的操作曲线。选择黑白图形后则编辑器中显示背景为白色，曲线为黑色
四川甘孜发电机特性综合测试仪2.绝缘电阻三相绕组对地测试。测试系统依次将直流500V电压加到各台被试机绕组与外壳（地线）之间，测量出的绝缘电阻扣除本底后作为测试结果输出显示，当所测绝缘电阻值大于500时显示500，并根据标准下限值自动判断合格与否。3. 匝间绝缘强度传统的匝间测试方法是采用130％额定电压下运转3分钟，看电机是否烧坏，即为破坏性试验，且浪费电能，到今天为止80年代中期，推出了高压脉冲冲击波形比较法，对一个标准电机与被测电机同时冲击，在示波管上显示出两个衰减波形，由人工进行两波形差异比较判断。这种方法虽然有了很大进步，但对标准电机长时间试验，造成匝间绝缘性能降低，判断结果也受人为因素的影响。因此，为了提高检测精度，保证测试效果，在设计本方案时，我公司在吸收了国外的先进技术同计算机应用技术相结合的同时，采用高速A/D测试系统，采用高压脉冲波形比较法，将匝间波形数字化处理，通过计算机对波形的几个参量进行计算处理，得出波形的量化指标(1)衰减率(2)频率(3)积分面积，将电机的波形自动存入计算机中与其比较，自动判断。匝间绝缘在电机测试中非常重要，如有漏判则会造成非常严重的后果，造成漏判的原因大部分是匝间能量不够，有的仪器只追求设备体积小及降低成本，采用电子调压，储能达不到，另外为了降低成本，用可控硅或IGBT代替传统的闸流管作为开关器件，脉冲电流及波前时间远达不到闸流管的效果。本公司采用闸流管作为开关器件，储能电容0.1ｕｆ，输出能量1.25J，以确保产品不能漏检，测试时按照预先做标准波形时确定的采样速度和放大倍数，将调整好的匝间高压通过闸流管而加到电机绕组上所产生的衰减振荡波形进行采样，用高速A/D测试系统，将匝间波形数字化处理，通过计算机对波形的几个参量进行计算处理，得出波形的量化指标(1)衰减率(2)频率(3)积分面积，三相电机匝间波形采用自比方式，3个绕组的波形在屏幕上重叠显示，单相电机测试波形与存储标准波形进行比较，并报告面积差值及差值等判断匝间绝缘强度的测试值。判断精度：绕组圈数在400圈以内时，相邻一圈匝间短路均能判断。冲击匝间单元采用我公司自制的测试系统，能量大、判断准确。
天正华意电气设备(甘孜市分公司)在 微机继电保护测试仪生产上始终坚持将科技创新及市场实际需求放在首位。吸取国内外先进技术，致力 微机继电保护测试仪技术攻关，公司引进了先进的 微机继电保护测试仪自动化生产线，使公司产品可以满足各用户的要求。 公司拥有技术的科技人员，专业的设备制作人员，工程安装施工人员，我公司运用现代化的高科技手段，不断创新，不断发展，致力于 微机继电保护测试仪新技术的研发和生产。
四川甘孜发电机特性综合测试仪电气试验作为发电机总启动电气试验仪使用时，录波仪需要连接PC机，使用PC机软件（电气试验Trial.exe）进行试验。PC机软件包的电气试验功能支持用户建立试验模板和动态参数绑定，可以进行多种试验。在与电气试验程序联机后，录波仪的设置功能、故障记录功能被禁止，此时故障判据不再被监测。当电气试验退出后，录波仪自动回复全部功能。进行电气试验前，可参考以下步骤做试验准备：参量配置、建立本次试验用文件夹在试验程序中，加载试验机组的配置文件，或手工设置相关参数，如额定值、变比等。为正确表示被测参量值（一次值），变比、额定值、单位、小数点需要正确设置；其中小数点，可按有效位占总量程的0.1％ ～ 0.3％选择。检查试验模板：可模拟进入要做的试验项目，检查试验模板是否需要调整。必要时，根据试验要求创建新的模板。特性类试验是按照试验模板内绑定的参量名称、代号，在参量配置中查找对应参量的，如果当前参量名称、代号与原有模板内绑定的名称不符，则程序会给出参量不存在的提示。而其它如同期试验、进相试验等，也需要检查绑定的参量。录波仪软件程序中包含常用的试验模板。如果用户修改了参量名称、代号等，这些模板应作相应的调整。接线:注意事项请参见“4.3信号接线”。参量配置：录波仪有16开入量通道、32路模拟量通道，并且可以配置多至24路派生量。这些参量的名称、代号、额定值、变比等，应根据具体的机组进行设置。在试验前，应做正确的参数配置。此对话框中，也可以输入机组名称。如“＊＊电厂＊＊机组”。使用这一套参量配置进行的所有电气试验，其试验数据文件的文件名都将包含此机组名。
