隔离开关触指压力测试仪,【TH-3A微机继电保护测试仪】物流配货上门的详细视频已经上传，从产品的外观到内在，从功能到性能，视频将为您呈现一个真实、的产品形象。
以下是:隔离开关触指压力测试仪,【TH-3A微机继电保护测试仪】物流配货上门的图文介绍

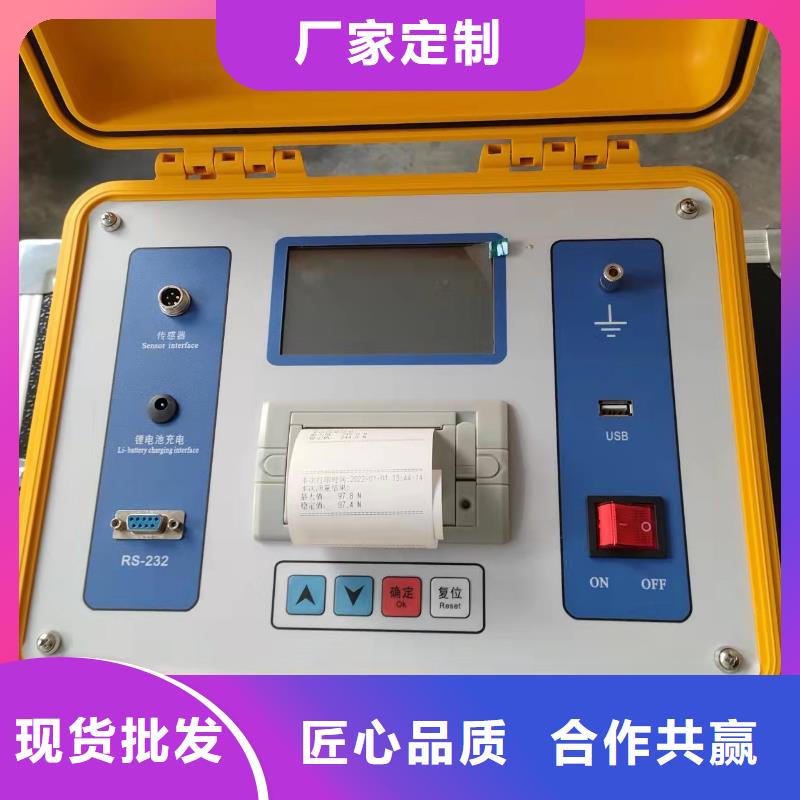

隔离开关触指压力测试仪 面板布置图1 面板布置图 序 号面 板 标 志功 能 说 明①保护接地端与大地相接②充电接口 内部锂电池充电接口③USB接口仪器升级接口/联机接口④液晶显示屏大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱⑤面板微型打印机打印测试报告及图谱⑥ 功能按键块 上、下移动光标或增、减当前光标处数值⑦传感器接口[确定]选择当前菜单或确认操作[复位]仪器复位传感器接口⑧电源插座开关输入电源AC220V±10％ 50Hz±10％ 1A四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b（用游标卡尺测量，见图2） 根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意连接好接地线和传感器信号线，
天正华意电气设备有限公司(黑龙江分公司)自成立至今，凭借在 微机继电保护测试仪行业多年的生产经验和完善的售后服务，已形成了以众多生产企业为主的客户群，公司致力于为每个客户提供 微机继电保护测试仪解决方案。
隔离开关触指压力测试仪 在各类检修导程（规程）、标准中都有测量触指接触压力的规定，的测量工具为弹簧秤，在实际工作中，测量触指压力要在高空，用弹簧秤测压力不但不方便、不准确也不，有些结构的隔离开关的触指压力用弹簧秤根本无法测量（如剪刀式）。所以，要求测量触指接触压力只是一纸空文。针对目前发供电系统的检修现状，我公司自行开发了一种用于测量高压隔离开关触指压力的智能型测试仪，它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。该仪器也可用于隔离开关制造厂对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。二.主要技术参数工作环境：-10～40℃，≤80％RH 大气压力 86～106kpa电源电压：机内锂电池：≤20 W测量范围：≤1000 N 误差：≤1％读数±1N测量直径（触指开距）：20mm～90mm (常规),小于20mm大于150mm（可定制）内置锂电池，电源工作时间：≥6小时（可定制）。充电方式：专用充电器接面板锂电池充电接口充电；传感器信号线长度：10m绝缘电阻 ＞2MΩ介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
隔离开关触指压力测试仪所以，要求测量触指接触压力只是一纸空文。针对目前发供电系统的检修现状，我公司自行开发了一种用于测量高压隔离开关触指压力的智能型测试仪DLCZ触指压力检测仪 ，它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。该仪器也可用于隔离开关制造厂对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。二.主要技术参数工作环境：-10～40℃，≤80％RH 大气压力 86～106kpa电源电压：机内锂电池：≤20 W(优选) AC220V±10％ 50Hz±10％ 测量范围：≤1000 N 误差：≤1％读数±1测量直径（触指开距）：5.5mm～90mm 大于90mm（可定制）内置锂电池，电源工作时间：≥6小时（可定制）。充电方式：专用充电器接面板锂电池充电接口充电；传感器信号线长度：10m绝缘电阻 ＞2MΩ介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
