想知道变压器变比测试仪励磁系统开环小电流测试仪真材实料诚信经营产品的独特魅力吗？我们为您准备的视频将带您亲身体验，让您感受到产品的无限魅力。
以下是:变压器变比测试仪励磁系统开环小电流测试仪真材实料诚信经营的图文介绍
天正华意电气设备(湖南省分公司)致力于 微机继电保护测试仪的研制、开发和推广工作，主要的产品有： 微机继电保护测试仪等。 本公司 微机继电保护测试仪产品在实际使用种经受了各种条件的考验，取得了满意的效果，赢得了客户的一致好评。 公司坚持“质量是生命、顾客是上帝、推陈出新、精益求精”的经营宗旨，严格按照 微机继电保护测试仪行业标准或相关标准组织生产，质量监督检测手段先进，顺利通过ISO9001质量体系认证，我公司根据工程需要，提供设计，施工指导，售前、售中、售后服务。天正华意电气设备(湖南省分公司)期待着与您的真诚合作，欢迎广大有识之士光临指导。
变压器变比测试仪历史数据屏。按【查询】按键或者在主界面下选中“历史数据”选项即可进入历史数据屏，该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图十三所示的历史数据屏所包含的项有:总计数据条数，当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。提示行提示的内容为按【上下】翻页，【F2】存U盘，【F3】删除，【F4】打印结果。图十三、历史数据查询六、接线方法1．三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：图十四、三相变压器的测试接线2．单相测量时，仪器高压侧的黄、绿两根线分别接单相变压器高压侧的A，N，仪器低压侧的黄、绿两根线分别接变压器低压侧的a、n，接线正确方可测试。接线图如下图所示：图十五、单相变压器的测试接线3．测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的A、B、C、N，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：图十六、Z型变的测试接线测量斯科特型变压器时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的α、β、n,接线正确方可测试。接线图

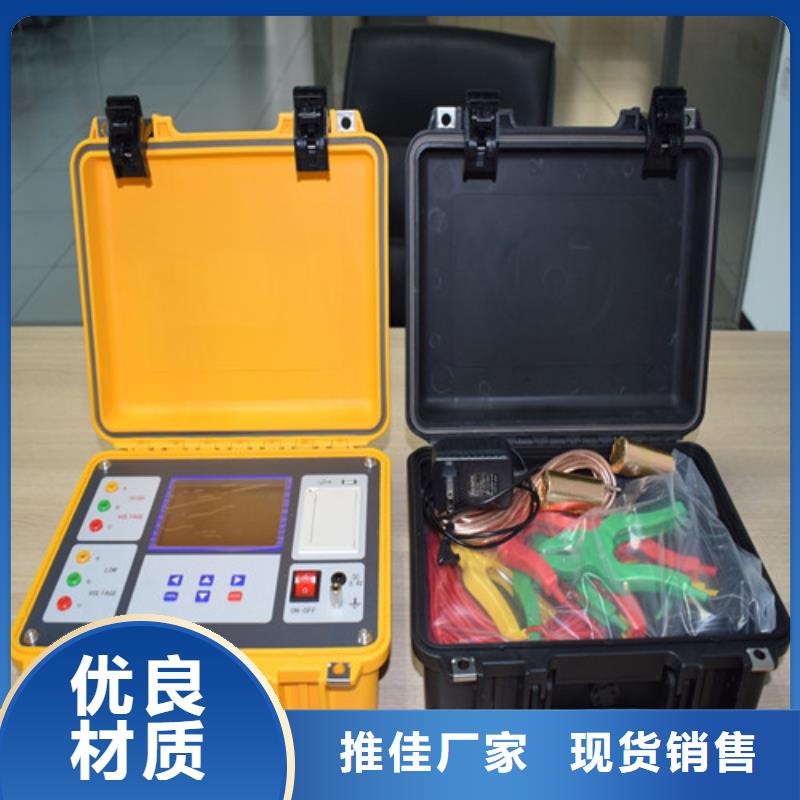

变压器变比测试仪接线及注意事项：使用仪器时请按本《操作手册》接线和操作。1．接地端子或电源线中的接地端应就近可靠接地。2．请注意高压侧有黄、绿、红、黑四色测试线分别对应变压器的A、B、C、N接线端，低压侧有黄、绿、红三色测试线分别对应变压器的a、b、c、n接线端，不要接错。3．测试斯科特变压器时，高压侧同上，低压侧a、β、n对应变压器的a、b、c端子。单相变压器，高压侧A、X对应仪器的A、C端子，低压侧a、x对应仪器的a、c端子。4．对于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通联接组变压器的测量，不需要连接中性点N接线端。对于单相变压器的测量，使用高压侧黄、绿和低压侧黄、绿测试夹。5．测试前请输入正确设置参数，组别标号和被测变压器必须一致，如不能确定，可选择未知由仪器自动分析测量。6．若不输入额定变比，测试结果只显示被测变比值，不显示误差。7．测试本仪器应用本仪器内置输出，外接标准分压器试，不应采用标准电压互感器测试（由于电压互感器非线性误差造成精度不能准确）。
