无论您是初次接触还是已经熟悉，我们的THCX-128SOE测试仪产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。
以下是:THCX-128SOE测试仪的图文介绍
SOE测试仪试验过程中一定要正确的选择信号的量程以免通道过电压选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，输出为V2时对于的物理量为R2，V1,R1,V2,R2和V1-＞R1和V2-＞R2的对应关系已知时，仪器会自动计算出实时采集的物理量值。例如对于导叶位移传感器，假设传感器输出为0V时对应的水力发电机调速器导叶开度为0％，10V时对应的导叶开度为，则设置CH1的率定点1为 0，0 率定点2为10，100则试验过程中仪器会自动显示真实的导叶开度百分数值。用户也可以选择对指定的通道进行自动率定，选择自动率定后出现图10所示画面在此窗口点击启动后，仪器自动采集当前通道的电压值显示在通道数值项，用户只需要在待校验的率定点输入对应的物理量值即可，当两个率定点都获得数值后，当前通道校验完成。如果在点击启动前选择了交流有效值，则率定点的通道数值项将显示信号的交流有效值否则显示直流平均值。
SOE测试仪 仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析，谐波次数为1024次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，
天正华意电气设备有限公司(西藏分公司)有一支技能有素、实践经验丰富的科技攻关团队，为能制造出性能优良、质量可靠的 微机继电保护测试仪产品奠定了坚实的基础。企业在充分利用自身技术研发能力的同时，还与国内多家重点大学联合研发创新技术，科技前沿产品。公司拥有产品技术、高端的生产及检测设备，为保证产品质量， 微机继电保护测试仪关键原材料均从国外进口，并且制造产品的所有原材料都处于计算机的连续监控之下。
SOE测试仪进入功能选择界面，按测试需求选择进入不同的触发模式界面。通过触摸屏操作，可设置触发信号的间隔时间、同城脉宽、同城间隔、同城次数等参数。每个测试界面中均有简要的说明。3、同城先进行试验触发。可用任何一种触发模式，按“触发”键，观察测试仪面板上的输出指示灯和被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、同城确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时3秒后自动复归或在任意时刻手动按任意键复归（脉冲模式下无延时）。5、同城从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。

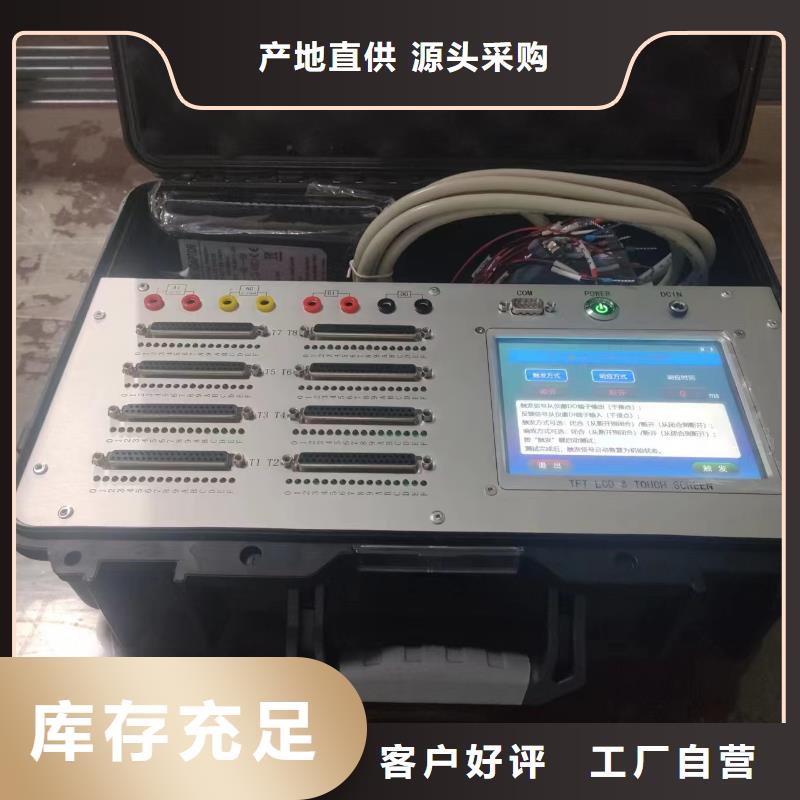

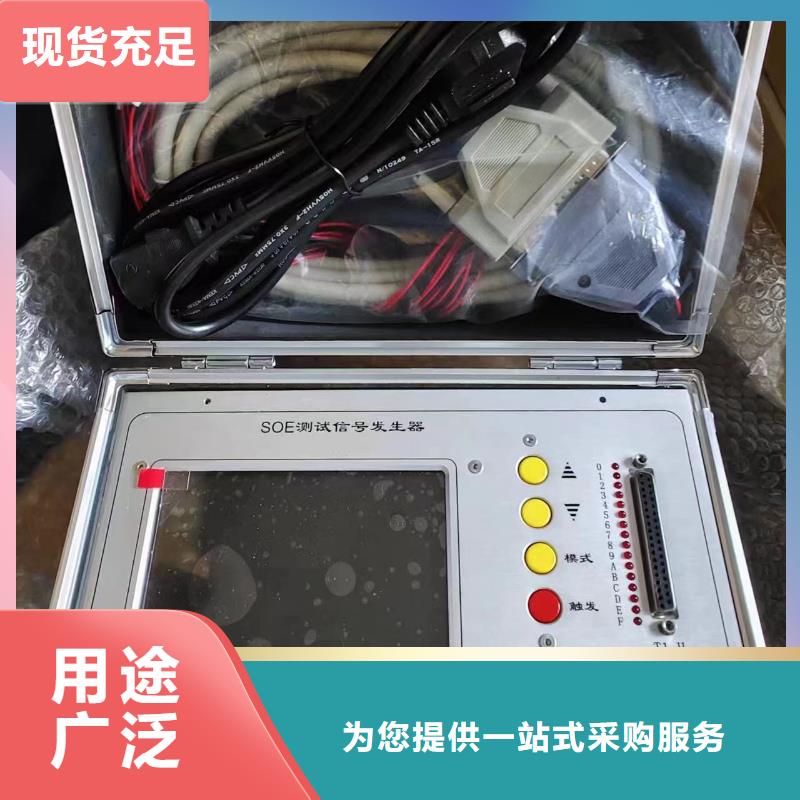

SOE测试仪SOE测试仪（开关信号发生器）V2020.08使用说明书青岛天正华意电气设备有限公司简介SOE测试仪，是我公司研制的便携式测量仪器。具有多达64路无源模拟干接点型开关量输出通道。可按顺序触发、同城逆序触发、同城分组同步、同城重复脉冲四种模式输出测试脉冲序列。仪器内部采用了高精度石英晶体信号源和专用微处理器,输出时基稳定，输出序列信号的间隔时间可在0.1ms-999ms任意设置，输出为光电隔离无源模拟接点，该仪器采用触摸式彩色液晶显示屏作为人机界面。操作简洁明了，无需专门培训，即开即用，测试工作一键完成。整套仪器集成于一个便携式手提箱内，外形美观，抗震防水、同城防潮、同城防尘，可方便的带到工业现场使用。仪器该仪器适用于发电、同城送变电、同城电力设备生产及研发部门，做为SOE记录设备的校准检验工具。也适用于电科院、同城调试院、同城实验室等做为基础装备。仪器外形图一、同城测试原理SOE测试仪是一种用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。二、同城技术条件1、同城基本参数开关量输出通道：64个开关量输出类型：无源模拟干接点触发模式：顺序触发，逆序触发、同城分组同步，重复脉冲触发间隔：0.1ms-999.9ms（以0.1ms为单位可调）时基精度：±3us(1ms间隔测试)稳 定 度：优于20ppm工作电源：AC220V50Hz（10W）工作温范围：-10-55℃外形尺寸：三防仪器箱（380X310X120mm）整机重量：3.5kg
