我们的现场实拍视频将带您走进高压断路器磨合测试装置售后无忧产品的世界，产品视频细节之美一览无余！
以下是:云南丽江高压断路器磨合测试装置售后无忧的图文介绍

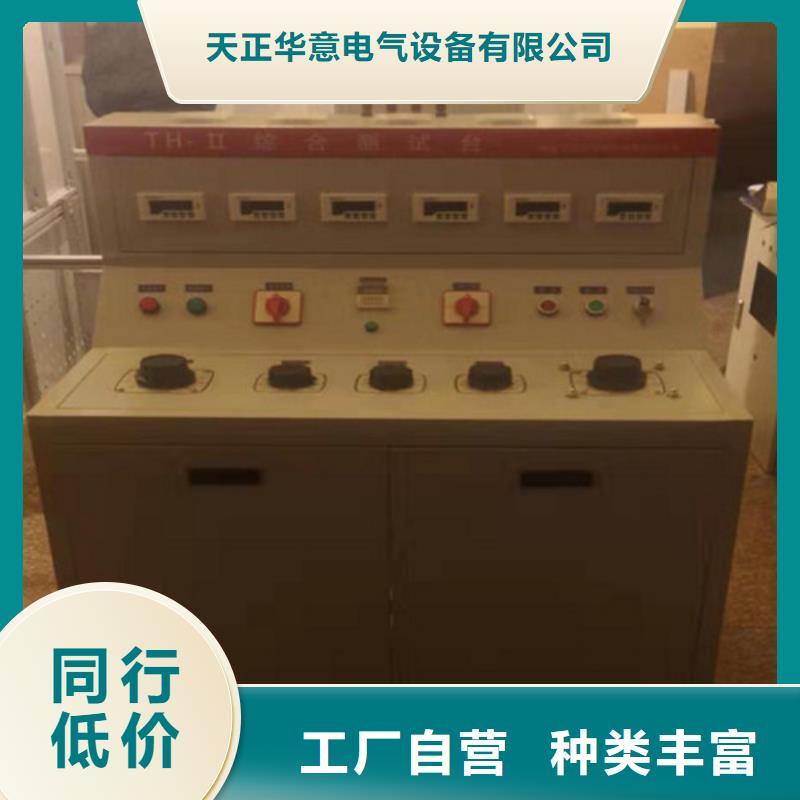

云南丽江高低压开关柜通电试验台、三相交流（0-50A/20v、0~1000A/2V）电流可调输出5、单相直流（0~260V）电压可调输出；6、电秒表计时范围：0-99.999S7、漏电保护试验电压1kv。8、配模数插座取进线电源单相10A 2孔 一个单相16A 3孔 一个 三相25A 4孔 一个9、外形尺寸：550mm660mm1005mm三、使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱上，再插上电源插头送电。此时A、B、C相电源指示灯亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！ 试验台到位后才能在接线柱上接线！2、三相380V固定输出在后面接线板接线柱（固定380V）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮按上，三相交流固定输出指示灯亮，表示在接线柱（固定380V）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮按上，三相交流固定输出指示灯灭，此时交流固定输出380V接线柱无电压输出。3、三相可调交流0~2V/1000A及0-50A/20V电流输出在后接线板的接线柱交流电流或交流电压接线柱上接上被试品，将被试品的常开或者常闭触点接到面板上的“触点接入”端口。将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按下启动按钮，三相交流可调输出指示灯亮，表示在后面板接线柱有三相交流电压或电流可输出，
云南丽江高低压开关柜通电试验台可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。
辅助触点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，辅助触点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有一对常开及常闭接点。接点输出的动作状态与对应的跳合闸状态对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。
6、双路试验接线图3 模拟断路器与保护测试仪
配合进行保护装置整组传动试验系统接线图
模拟断路器与测试仪及保护装置相配合使用，替代实际断路器，可以进行保护装置动作跳合断路器的整组传动试验，请参见图3。图3是按双跳闸电流线圈试验接线，当只有一路跳闸电流时，另一路不接。
在保护装置的测试过程中，模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出，将模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中，与保护和测试仪配合，完成保护装置的整组测试（如图4，只以A相单组跳闸跳圈为例）。
天正华意电气设备(丽江市分公司)以品质精良，技术创新、诚信经营向国内外用户提供性价比高的产品。过硬的产品质量，可以获得更多客户的称赞。
云南丽江高低压开关柜通电试验台TH-300 施加电源线电压到 RCD 的 L 和 N 端子上。在按被测试装置上的 Star（t 开始）时，被测试装置的内部负载被连接到校准装置的连接器上。当测得的电流 达到标称跳闸电流和电流系数乘积所规定的值时，计时器被触发。当计时器内 的时间与所选择的跳闸时间相符时，断开输出连接器并显示所测得的值。5.4 自动跳脱电流（AUTO RAMP）的校准漏电开关测试仪的自动跳脱电流（AUTO RAMP）在校准装置的动作电流测 试模式中进行校准：1.将被校漏电开关测试仪选到自动跳脱电流（AUTO RAMP）测试模式，并 设置其动作电流值。2. 按校准装置 功能键，切换到动作电流测试模式。3. 设置动作电流。设置校准装置动作电流与被校漏电开关测试仪动作电流值 相等。（实际使用过程中，由于被校准漏电开关测试仪的动作电流值误差较大， 因此，可以将校准装置的动作电流值设置的稍微小一些，在 80％I△n～I△n 之间。 如：被校漏电开关测试仪是 30mA，那么校准装置可以设置为 24mA ～30mA 中任意一个稍微小一些的电流值）。设置动作电流值，按 -“数字键”- ， 若需更改设置则按 。4.设置电流因子。根据 JJF1283-2011 的要求，需对漏电开关测试仪的自动跳 脱电流（AUTO RAMP）每档的 0.5 倍动作电流值和 1 倍动作电流值分别进行校 准，故可分别设置校准装置的电流因子为 1：（0.5＊I）和 2：(1＊I），各测量一次。按 -“数字键”- 。5.设置分断时间。由于对漏电开关测试仪的自动跳脱电流（AUTO RAMP） 分断时间没有校准要求，故分断时间可任意设置为一个在 20ms~90％T 之间的值，一般设为 50ms 左右。
