绝缘子故障激光定位测试仪

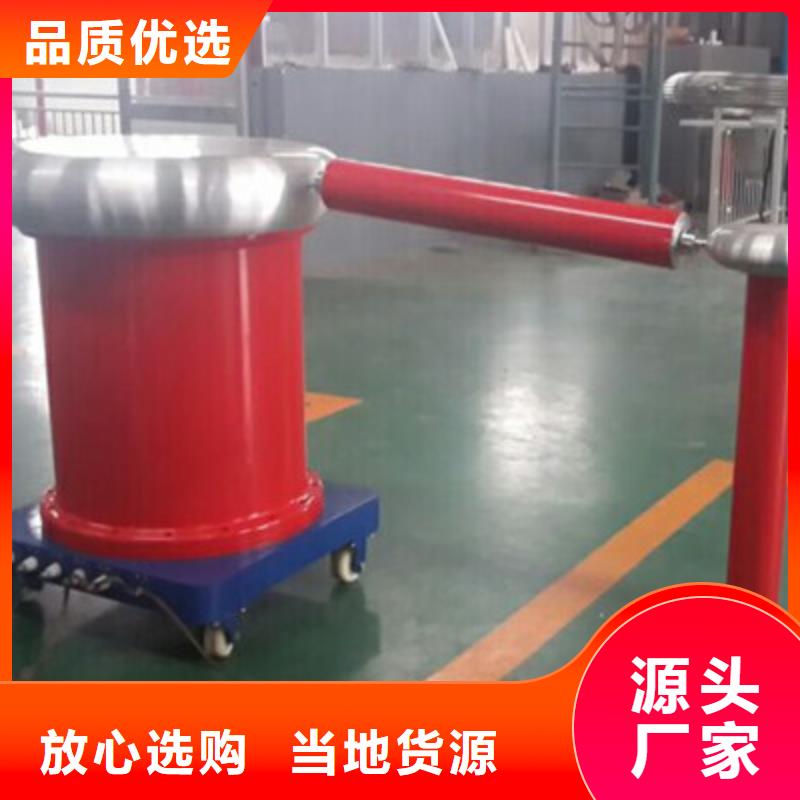

宁夏银川工频高压局放试验装置 手持式超声波局部放电巡检定位仪使用指导超声波探伤仪绝缘子故障远距离检测技术长期以来是国内外专家研究的重点课题，由于受电子元器件技术限制，其灵敏度一直达不到供电系统使用要求，随着现代电子元器件技术的突飞猛进，其灵敏度的瓶颈得以突破，我公司在国内外专家研究的基础上，采用先进的进口元器件，研制成功了TH-60手持式超声波局部放电巡检定位仪，填补了国内绝缘子故障远距离测试的技术空白。该仪器质量、性能完全超越国外同类产品。本仪器主要用于绝缘子高压线路及供电设备远距离巡检，预知潜在故障，检测绝缘子运行状况（绝缘子低阻故障，闪络故障，污染故障），避免逐个上杆（或铁塔）检查，避免大面积检修和擦拭绝缘子。亦可检测高压接头放电，高压开关放电，电晕放电，节省人力，物力。该仪器具有重量轻，携带方便，不受环境限制，操作简便等特点。TH-60手持式超声波局部放电巡检定位仪是供电系统保障正常供电，提高经济效益的理想检测仪器。瓷质绝缘子正常运行中，由于其绝缘电阻很高，泄漏电流极小，本身不产生任何物理变化及高频杂音；当其绝缘电阻下降后，泄漏电流增大，由于绝缘子本身材质决定会发出高频杂音，TH-60手持式超声波局部放电巡检定位仪收到这种高频杂音后，经内部电路及微电脑处理，有液晶显示的数字大小及耳机听到这种声音后可判断此绝缘子的劣化程度。

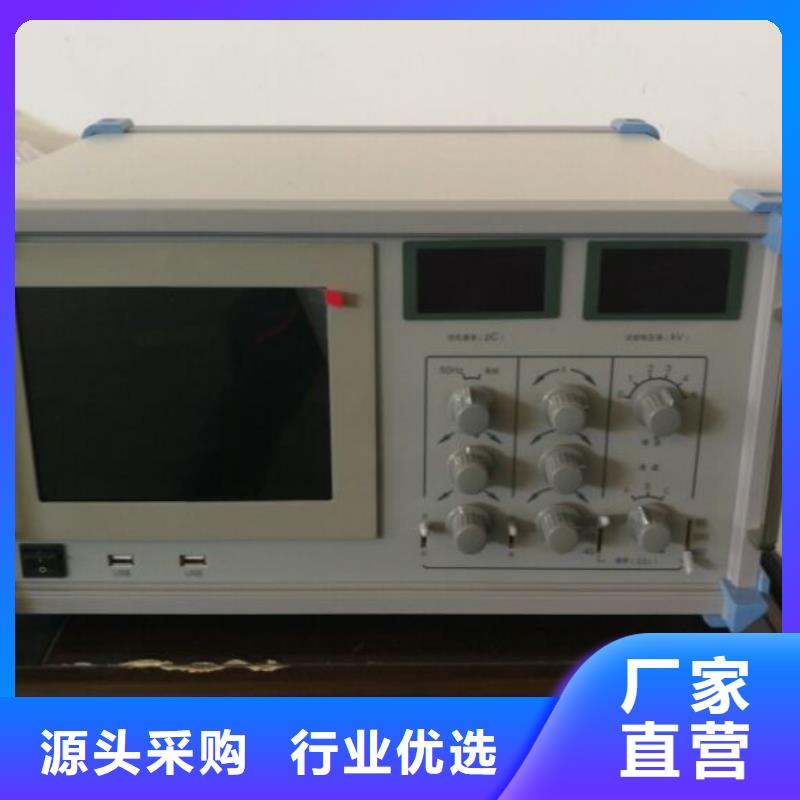

宁夏银川工频高压局放试验装置 由以上局部放电过程分析，同时根据局部放电的特点（同种试品，同样的环境下，电压越高局部放电量越大）可以知道：一般情况下，同一试品在一、三象限的局部放电量大于二、四象限的局部放电量。那是因为它们是电压的上升沿。（第三象限是电压负的上升沿）。这就是我们测量中为什么把时间窗刻意摆在一、三象限的原因。三、局部放电的测量原理：局放仪运用的原理是脉冲电流法原理，即产生一次局部放电时，试品Cx两端产生一个瞬时电压变化Δu，此时若经过电Ck耦合到一检测阻抗Zd上，回路就会产生一脉冲电流I，将脉冲电流经检测阻抗产生的脉冲电压信息，予以检测、放大和显示等处理，就可以测定局部放电的一些基本参量（主要是放电量q）。在这里需要指出的是，试品内部实际的局部放电量是无法测量的，因为试品内部的局部放电脉冲的传输路径和方向是极其复杂的，因此我们只有通过对比法来检测试品的视在放电电荷，即在测试之前先在试品两端注入一定的电量，调节放大倍数来建立标尺，然后将在实际电压下收到的试品内部的局部放电脉冲和标尺进行对比，以此来得到试品的视在放电电荷。

宁夏银川工频高压局放试验装置 下面介绍一些主要视为干扰或非正常放电的情况：（1）悬浮电位物体放电波形特点：在电压峰值前的正负半周两个象限里出现幅值。脉冲数和位置均相同，成对出现。放电可移动，但它们间的相互间隔不变，电压升高时，根数增加，间隔缩小，但幅值不变。有时电压升到一定值时会消失，但降至此值又重新出现。原因：金属间的间隙产生的放电，间隙可能是地面上两个独立的金属体间（通过杂散电容耦合）也可能在样品内，例如屏蔽松散。 （图 5—04）（2）外部电晕放电波形特点：起始放电仅出现在试验电压的一个半周上，并对称地分布在峰值两侧。试验电压升高时，放电脉冲数急剧增加，但幅值不变，并向两侧伸展。 原因：空气中高压或边缘放电。如果放电出现在负半周，表示处于高压，如果放电出现在正半周则处于地电位。(图5—05)（3）液体介质中的电晕放电波形特点： （图 5—06）放电出现在两个半周上，对称地分布在峰值两侧。每一组放电均为等间隔，但一组幅值较大的放电先出现，随试验 电压升高而幅值增大，不一定等幅值；一组幅值小的放电幅值相等，并且不随电压变化。原因：绝缘液体中或边缘放电。如一组大的放电出现在正半周，则处于高压；如出现在负半周，则地电位。
