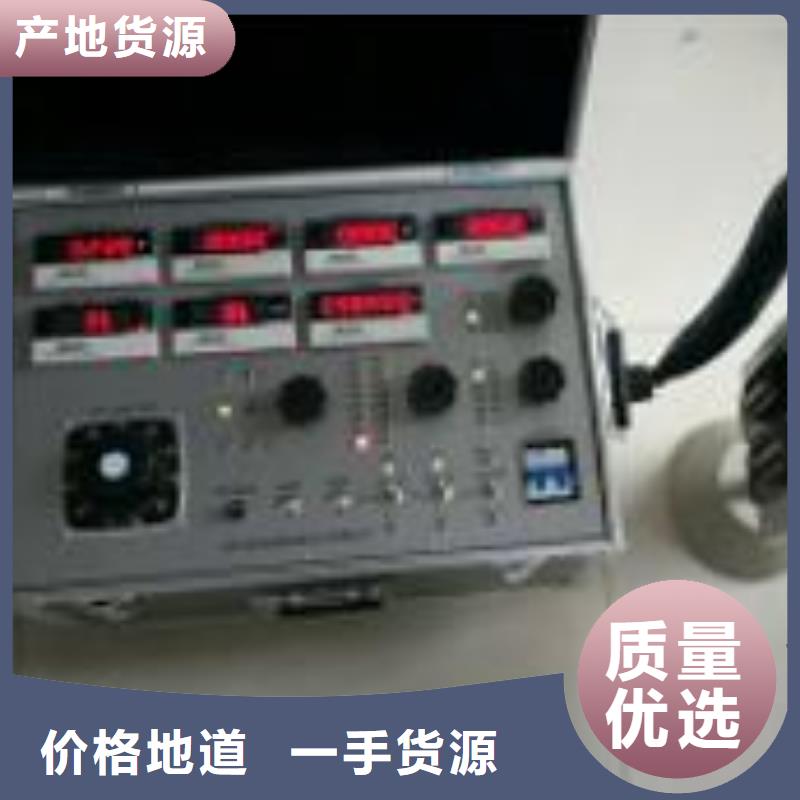

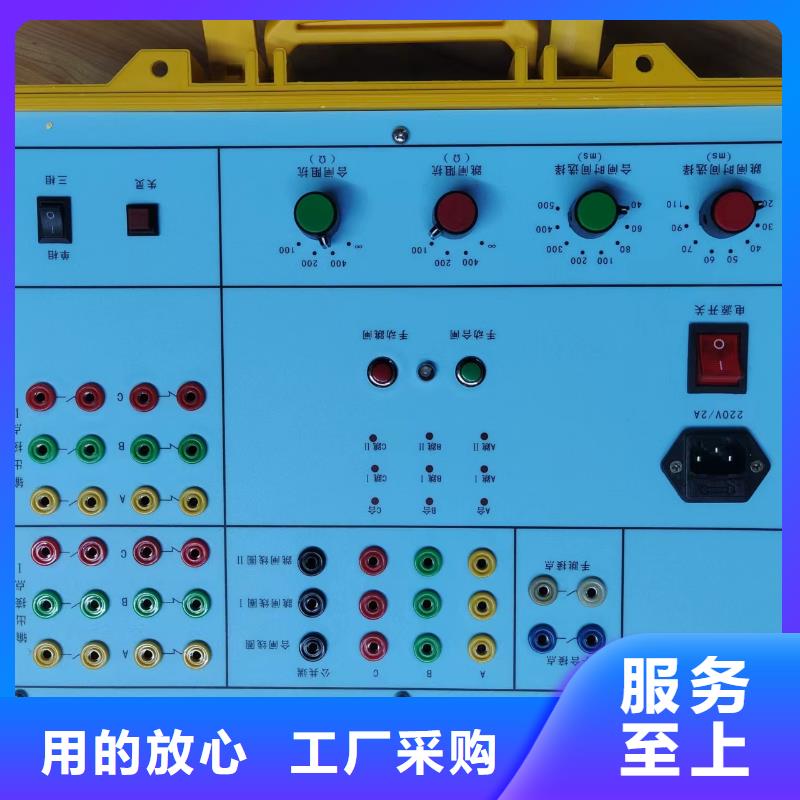

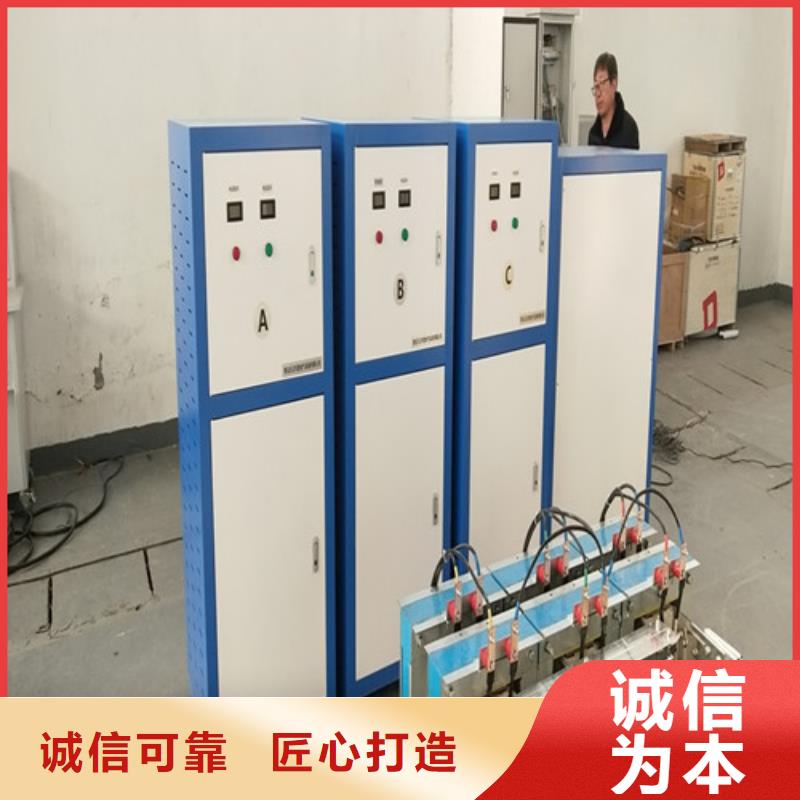

断路器综合测试台

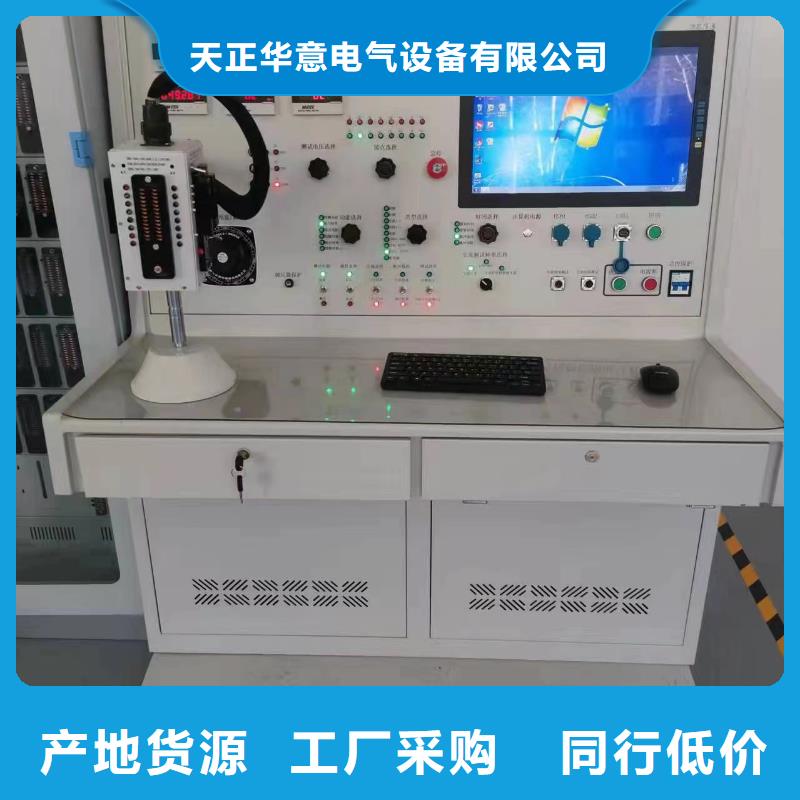

四川攀枝花电器综合试验台当继电器达到释放状态，系统记录释放电压。试验过程中，若达到设定电压，继电器未动作，系统会进行提示。若吸合后，继电器在降压过程中未释放，系统会进行提示。8.普通继电器可以测试每对触点的时间，右键双击开始测试按钮即可出现测试面板，点击开始按钮即可进行测试。测试完成后可以点击创建报表查看测试结果，此项为单独测试项，退出后结果不予保留。7、微型断路器1.参照手动测试时步骤接好测试线。2.将面板档位打到自动测试档3.在软件上选择微型断路器型号。4.根据被测件型号设置好对应参数。5.首先点击“线圈电阻”按钮测试线圈电阻。6.然后点击“脱扣测试”，进行脱扣测试项。测试开始时，电流会迅速给到脱扣电流，并开始记时，当断路器断开时记时结束，系统记录下当前时间为脱扣时间，若脱扣时间小于保护时间，则说明测试合格。6.3、创建报表首先，在测试结束后，点击“创建报表”按钮，此时报表打开，新的报表操作对话框出现如图6-3-1所示。图 6-3-1点击“保存报表”按钮，所有的数据将会被保存。点击“打印报表”按钮，系统将打印当前EXCEL文档。点击“退出”按钮，系统不对报表做任何修改和保存，直接返回测试界面。6.4、查看报表点击“查看报表”按钮，系统将会弹出新的查看报表对话框，用来查看之前测试过的报表，在此界面下，用户可对之前生成报表进行查看、删除、传输等操作。如图6-4-1所示。图 6-4-1在左侧报告列表中选定一个报表，点击“查看报表”按钮，即可查看该报表。此时，可以对其进行打印操作。点击“U盘传输”按钮，即可将选定报表传输至，当前插入U盘。点击“删除报表”按钮，即可将选定报表进行删除操作。此功能需要密码才能删除。

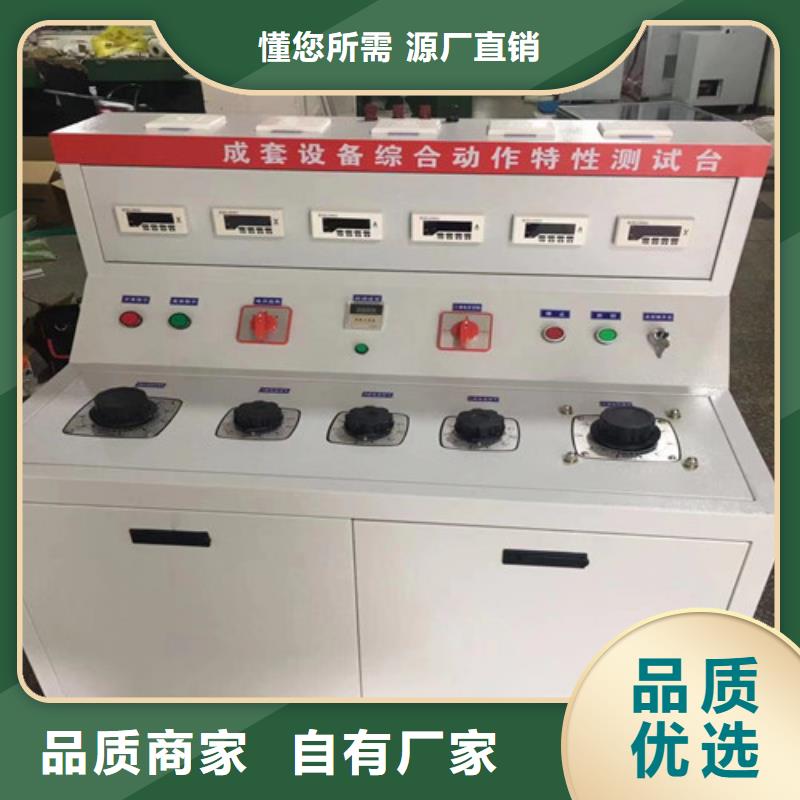

四川攀枝花电器综合试验台测试完成后，给定旋钮归零，按下停止按钮。6.1.4、空开给定测试：1）准备工作：将被测空开连接好，合上空开。2）操作说明：1、根据被测件选择交流电流档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电流输出给被测件。4、旋转给定旋钮，增加电流至额定值，正常空开应在10秒左右脱扣。5、完成后，给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.1.5、电流给定测试：1）准备工作：将被测件串联在电流回路里。2）操作说明：1、根据被测件选择直流、交流电流档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，增加电流至额定值，观察被测件的动作。4、完成后，给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.2、自动测试部分6.2.1、启动计算机首先将试验台右侧前面板上的手自动开关旋转到“自动”的位置后，将电源开关旋转到“开”位置，这时指示灯亮起，打开试验台右下方机柜门按下主机的“微机启动”按钮，等待计算机启动，启动完毕，系统自动进入测试系统，如图6-2-1所示：图 6-2-1本试验台自动测试项目按被测件类型分为6种：“普通继电器”、“时间继电器”、“过流继电器”、“热过载继电器”

?四川攀枝花电器综合试验台安装、调试所需的工具、零配件、管线等由乙方负责。甲方负责以下工作：?与乙方共同开箱检查货物是否齐全。?乙方安装设备和调试过程中给予配合和支持。B．设备验收设备验收分预验收和终验收两次进行，预验收在乙方进行，终验收在甲方进行。设备预验收：?乙方提前3天向甲方发出预验收书面邀请。?甲方负责酌情提供乙方各阶段需求数量的试机件。?乙方负责调试设备和工装，产品各项尺寸及性能指标等应符合图纸技术要求，单件加工时间达到节拍要求。?甲方按技术协议要求，对生产线及设备的外观、配置等项目一一进行验收。?预验收达到协议要求，甲方与乙方签订预验收纪要经双方代表签字后，预验收存在的问题乙方应立即整改、改进；整改完成后，提交书面报告给甲方，经甲方书面同意后，乙方才能包装设备发运到甲方，预验收的所有试机件随机包装交还甲方。?对于前期方案中没有提及的优化方案，需经双方共同协商后解决。设备终验收：?检查预验收遗留问题是否按初验收纪要的要求予以解决和改进。?甲方负责提供终验收的试机件。?乙方负责调试设备和工装，按要求连续生产一周。。?终验收标准参照预验收标准，验收时间（包括开箱、安装、调试等）双方协商解决。?设备终验收合格，双方签订终验收纪要认可，乙方才能向甲方交货。C．技术培训乙方负责对甲方的操作人员及维修人员进行免费培训，技术培训分预培训和终培训二次进行。预培训?培训地点在甲方工厂，日期与设备预验收同时进行或另行安排。?
