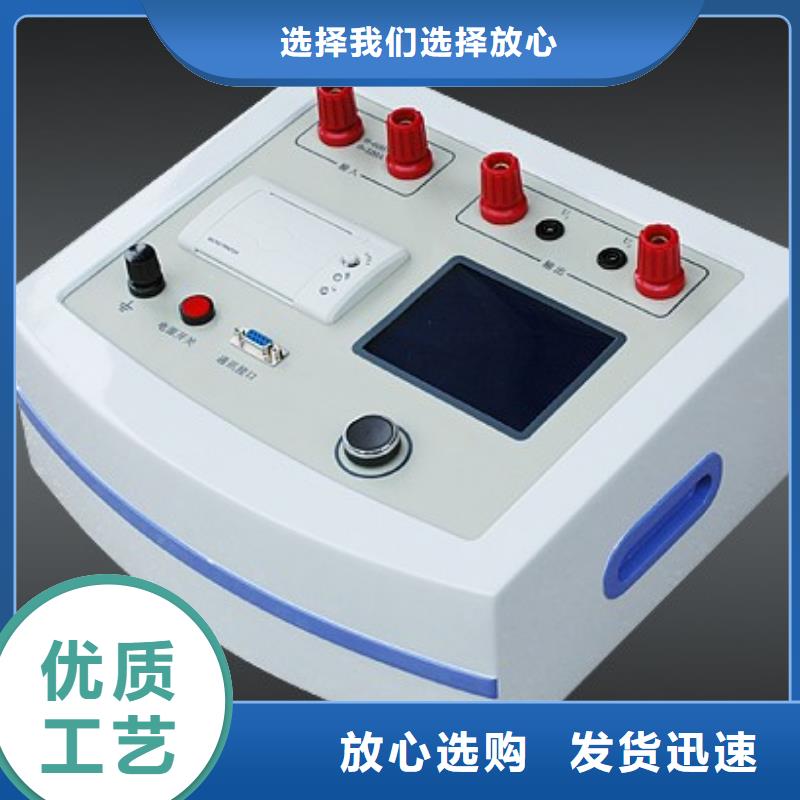

安徽黄山发电机特性综合测试仪谐波分析程序谐波分析程序只针对交流正弦信号有效，将待分析的曲线的一至两个完整周期的信号置于示波器窗口（请勿选择过多的信号周期，否则会造成分析的分辨率下降）如图22所示。当选择好完整的信号周期后，按照图19所示选择对应的数据分析通道，仪器自动计算出该信号的总谐波含量以及各次谐波含量，分析结果展示如图23所示。生成WORD文档按钮能将当前展示窗口中的所有数据转换成WORD报告。图23谐波分析结果展示3.15 图形编辑程序所有采集的试验数据和信号组合运算后的数据组成的示波器图形都可以进行图形编辑，点击图形编辑后当前窗口中的示波器图形会被导入至图形编辑器如图24所示。图24 图形编辑图形编辑项目包括添加文字标识，修改文字标识，删除文字标识，改变图形背景和颜色，改变当前坐标系显示。其中添加文字标识后，仪器提示用户设置文字的内容和大小，标识会被自动放置在示波器中心，用户通过鼠标拖动改变标识的位置。当用鼠标单击某一标识后该标识被选中，用户可以对选中的标识进行属性修改和删除操作，标识设置窗口如图25所示。图25 标识设置当某一坐标系被选中时该坐标系会被显示，否则坐标系将不会显示在图形中，坐标系显示的顺序和示波器是完全一致的。选择彩色图形后则编辑器中当前图形的背景色变成白色，用户可以通过颜色选择设置某一曲线的颜色，通过切换曲线选择改变当前的操作曲线。选择黑白图形后则编辑器中显示背景为白色，曲线为黑色

安徽黄山发电机特性综合测试仪仅单调上升过程的试验：对于单向特性试验，只有上升一个阶段，试验步骤与单调上升、下降类特性类试验的试验步骤中的A阶段一样，当曲线达到点，即可按“结束”按钮结束试验。对于发电机空载、短路试验，应注意：1.建议在灭磁开关合闸后再点击“开始”按钮，以避开合闸冲击。如果此前想观察参量值，可以打开实时参量列表。2.应在试验前规划好要记录的稳态点。在试验中，程序操作者应与励磁操作者全程配合，在稳态点做充分停顿，以记录准确的稳态值。3.在试验的点，程序操作者应与励磁操作者应相互确认，以免错过。?拟合曲线在试验结束后，点击拟合曲线/原始曲线按钮，程序用记录于稳定点表格中的稳态点数据绘制拟合曲线；一般而言，上升和下降（如果有）阶段各自标定的稳态点数不应超过10个，超出10个后，对于绘制光顺的拟合曲线并没有帮助。拟合曲线 原始曲线5.5.4 频率特性试验由用户选择横轴及纵轴参量，此试验可绘制选定参量的信号值与频率的关系曲线。点击试验“开始”，试验开始绘制曲线，直至手动点击“停止”，试验则停止绘制曲线。?试验设置由“电气试验/频率特性”进入试验，弹出“启动频率特性试验”设置页面，如图29所示：图29在设置对话框，用户选择要记录的“幅值”参量、“频率”参量。同时需设定横轴的“起点”“终点”。试验设置完成后，点击“确定”即进入试验画面。注意：1.“幅值”参量选择：纵轴多可选择6个模拟量参量。2.设定横轴的“起点”“终点”时，起点应小于终点。?试验窗口频率特性试验页面

安徽黄山发电机特性综合测试仪系统设计依据标准：电机产品试验项目和方法均符合下列标准的 版本，但不仅限于下列标准。1、 GB755/IEC 60034-1《旋转电机 定额和性能》。2、 GB/T1032-2012《三相异步电动机试验方法》。3、 GB/T9651《单相异步电动机试验方法》。4、 GB14711-2013《中小型旋转电机要求》。5、 GB12350《小功率电机要求》。6、GB/T22670-2008 《变频器供电三相笼型感应电动机试验方法》系统软件采用全中文操作，Windos10系统，人机对话简捷方便，系统软件设立电机标准参数数据库（数据库可按日期、序号，电机型号等储存，也可根据用户要求设立），标准数据库具有权限管理功能，通过密码进入或修改。系统对测试数据具有自动记录（三线制检测匝间、对地工频耐压、对地绝缘电阻合格，记录表格默认其相间工频耐压、相间绝缘电阻合格）、判定结论和保存功能。并可用多种方法进行查询，软件对检测记录的数据具有统计分析及打印功能，并可将测试数据导入到Excel表格，还可根据用户要求进行表格设计（加入甲方公司图文标识）。系统具有较强抗电磁干扰能力。该系统操作简单易学，具有高可靠性及抗干扰能力，此系统即适用于任何环境的实验室及车间，系统软件终身免费升级
