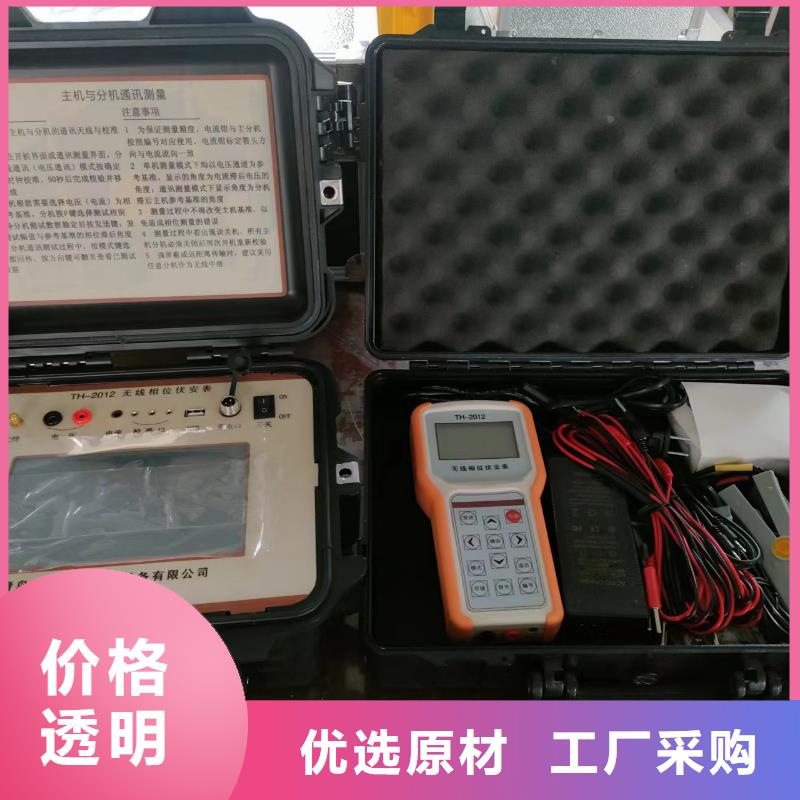

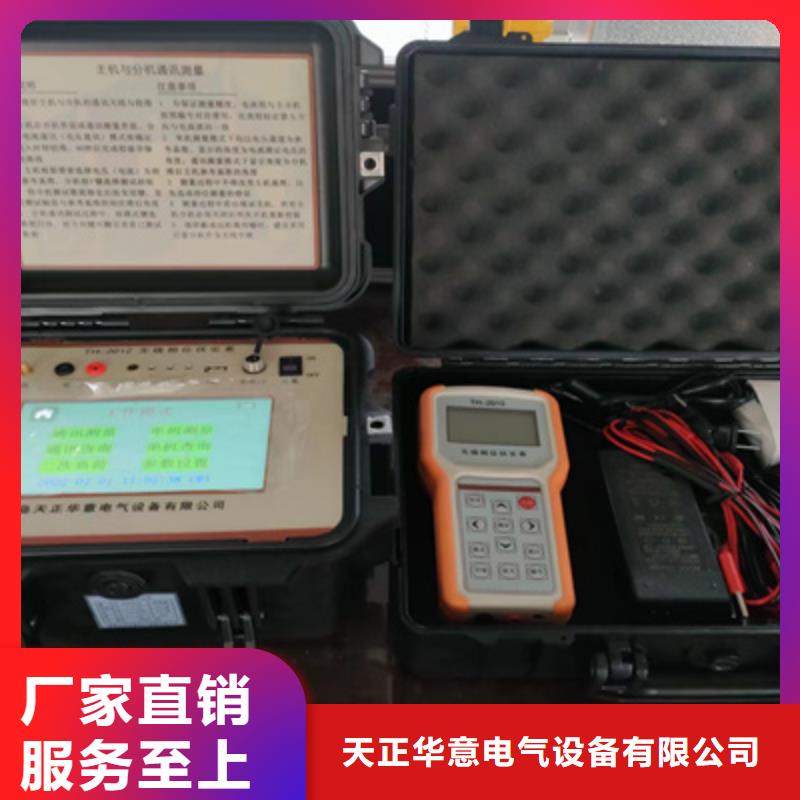

多功能核相器

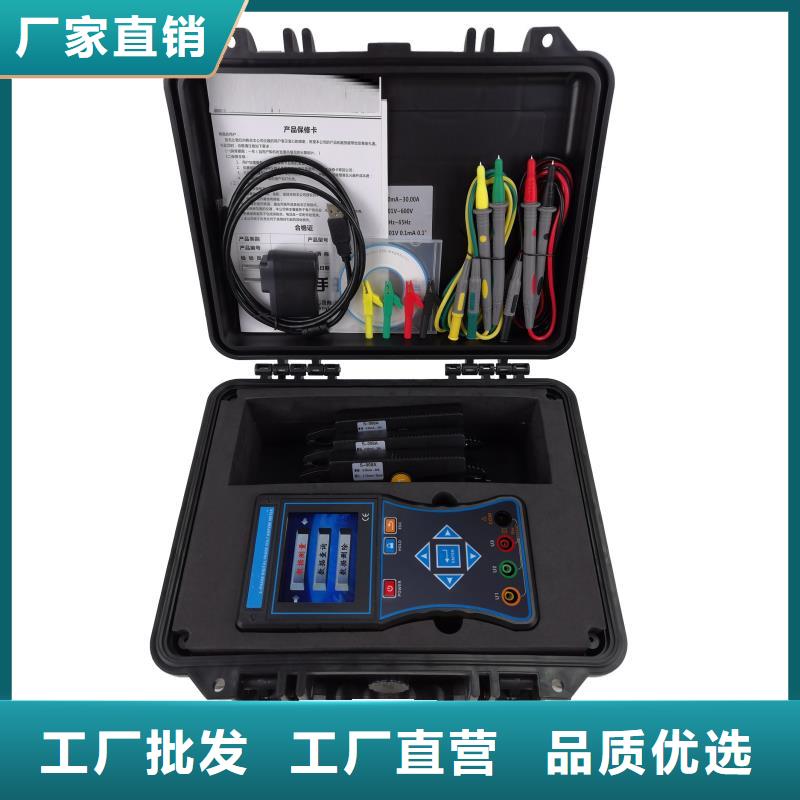

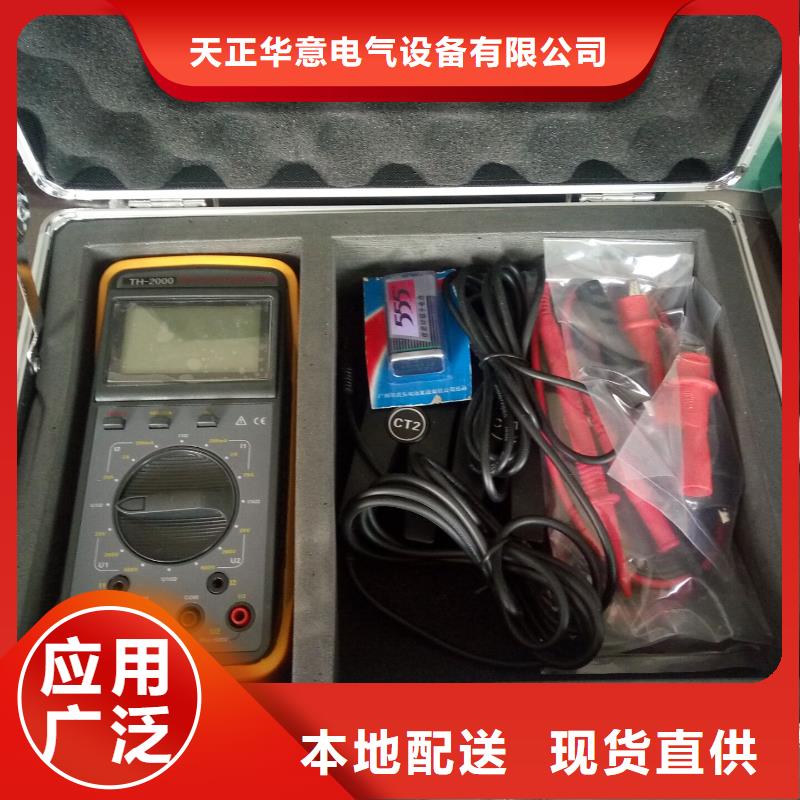

相位伏安表测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在0°～90°范 围，则被测负载为感性，显示在270°～360°范围，则被测负载为容性；若显示相位都接近120°，则为正相序，且极性相同；若显示相位接近120°和300°，则为正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图五. 电池管理● 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。● 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于6.5V时，请及时充电，充电时间约4小时。2．若更换电池，先确认仪表处于关机状态，松开电池盖板的螺丝，打开电池盖板，换上新电池，注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系。六. 装箱单主机1台仪表箱1个电流钳3把测试线4条USB充电器、充电线一套锂电池1组(仪表内)光盘1个说明书、保修卡、合格证1份本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知。

相位伏安表所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。在此屏中，按下F1键将屏幕锁定（不刷新），再按F2键解除锁定状态，数据开始刷新。屏幕下一行为提示行，提示可进行的操作。7．联机通讯界面，图十、联机通讯，联接通讯界面如图十所示。此功能屏可以将仪器内存中保存的测试记录上传到后台管理计算机。8．波形显示界面图十一、波形显示在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为Ua、Ia的波形 , 用↑↓键来切换不同的相别；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压和电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。9．频谱分析界面图十二、频谱分析，频谱分析界面如图十二所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流（用Ia来测试）、B 相电流（用Ib来测试）和C 相电流（用Ic来测试）的谐波含量分布柱状图。
