真空度测量设备

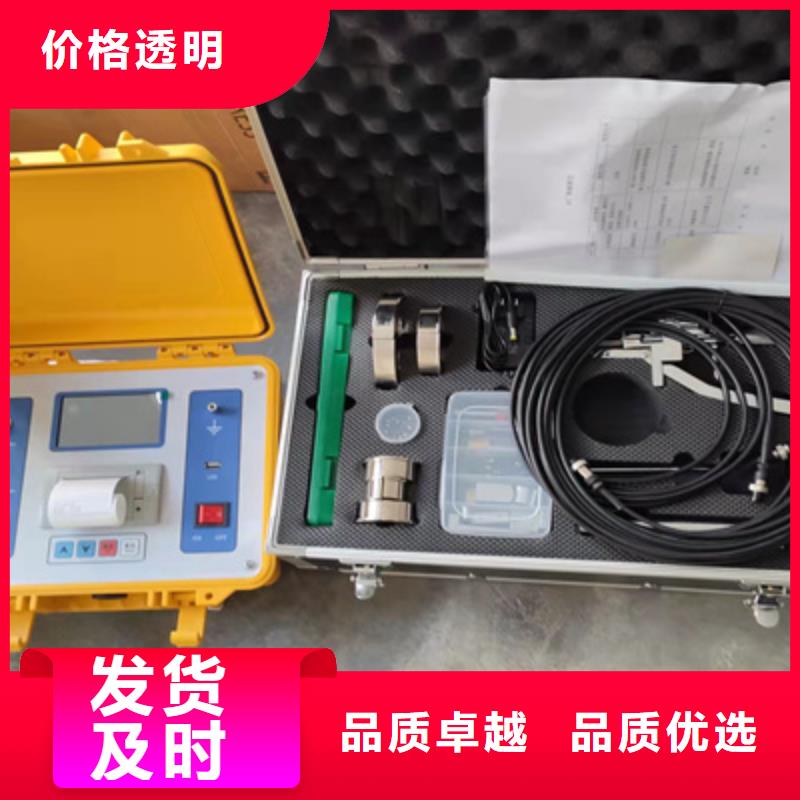

云南大理真空度开关测试仪具体需处理以下几个方面：A、两端的接地；B、互感器；C、避雷器；D、消弧电容E、传感器2、确保真空断路器洁净干燥3、确保真空断路器开距(分闸)4、然后按图２所示悬挂好励磁线圈,白刻度线对准真空断路器中间位置,用绑带绑紧电磁铁和真空断路器（实验时脉冲电压会产生冲击力，避免造成真空断路器的损裂）。5、按测试线的颜色与插件大小连接线路，高圧大夹夹于离电磁铁距离远一点的真空断路器一端，黄绿线须先连电磁铁再连仪器。6、通过拔码开关输入选择与真空断路器相匹配的管型(带护套的真空断路器以护套的直径为准) 。7、准备工作做好、检查连线无误后打开电源，按复位键，确保仪器处于初始状态。8、按检漏键进行检漏，对真空管定质判断，看真空断路器泄露还是合格。9、按测量键进入测量,看真空断路器里真空度到底是多少,然后打印测试结果。（显示：3.26E-4Pa即为3.26×10－4 Pa帕斯卡）真空断路器国标：出厂标准小于1.33×10－3 Pa帕斯卡；大于6 .62×10－2 Pa帕斯卡不合格10、放电：按检漏降低磁场残余电压，关闭电源,大夹对地放电（或用放电棒放电）,单根分别拔出仪器上的黄绿测试线(手别碰到插件的裸露部分) ,放电完成,其它测试线可随意拆卸。11、装好配件,试验完成。六、注意事项：1、真空度测试应选择在晴朗干燥的天气里进行，并将真空泡表面擦拭干净，真空泡表面污秽而导致的泄漏将严重影响真空度的实际测试结果。同一真空开关的真空度测试，每次测试时间间隔应不少于10分钟。否则，由于管内被电离的空气来不及恢复到正常状态从而导致测试结果失真。 2、对同一真空开关的真空度测试，建议每天不要超过3次。3、测试真空度时，应先检漏，检漏合格后再进行定量测试。4、安装励磁线圈时，其定位指示线指向灭弧室联接中缝处。5、测试过程中，人体不能接触高压和磁场电压输出端，测试仪的外壳应接地。6、高压输出线和离子电流线要分开，防止干扰。7、磁场电压线，切匆短路，否则严重损坏仪器及人身！实验前黄绿线须先连电磁铁再连仪器；试验完后单根分别拔出仪器上的黄绿测试线(手别碰到插件的裸露部分)。8、测试完毕后，应关闭电源，将高压输出端对地短接放电，以免被充电电容上的残余电压电击。图２号THKD-Ⅳ 真空开关真空度测试仪随机附件∶1、磁控线圈
