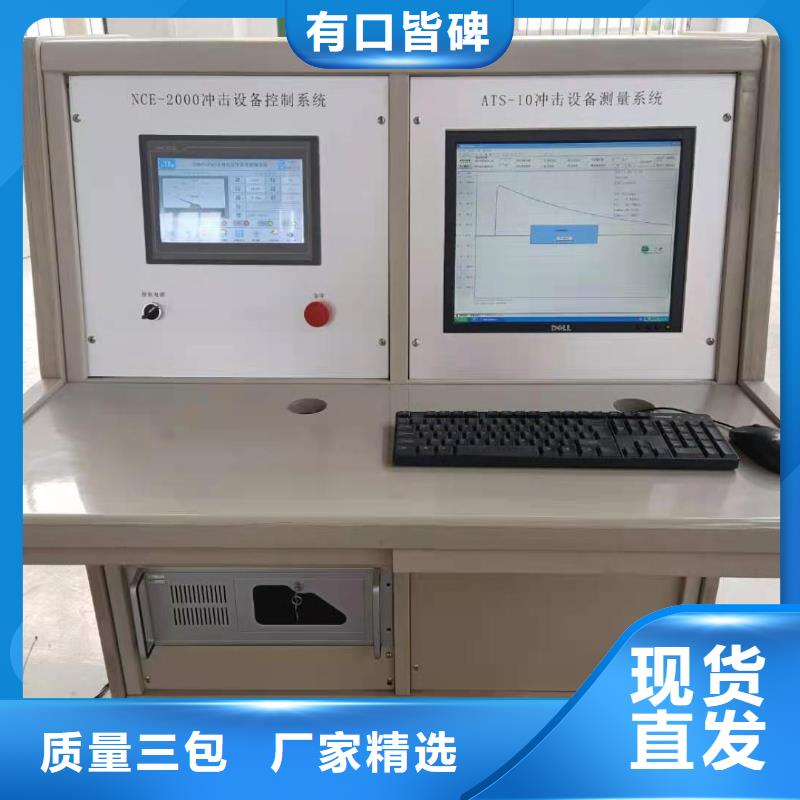

贵州雷电冲击发生器200KV弱阻尼电容分压器高压臂电容器由1节组成，额定参数200kV/600微微法，额定雷电冲击耐受电压为400kV。该分压器配备一只低压臂电容器，分压比分别为1500，分压比精度小于±1％；弱阻尼电容分压器的方波响应特性满足GB311标准要求六、THCJ-200冲击电压发生器控制及计算机波形分析系统1．概述3．控制系统的主要功能：手动控制及自算机控制。手动充电方式：手动调节电 ?同步球隙整定的充电电压，手动调整球隙距离，并显示实际的距离值。球隙限位开关动作时。?充电速度选择，用户可根据试验需要，分2档选择充电速度。?标准化的波形编辑系统，对波形的测量可以通过鼠标拖拉完成，也可方便地缩放波形；?过压、过流保护，自动接地；?自动点火： 手动控制?紧急分闸，不同于手动分闸，紧急分闸直接通过按钮切断主回路电源，用于异常状况，如控制室停电等。?4．系统结构系统结构示意图如图2：图2中绿线所包围的部分为测控一体化系统。下位机直接与冲击电压发生器本体、电源及截波装置相连，所有底层操作如继电器开合由下位机控制，上位机通过光纤与下位机相连，通过向下位机发送指令来驱动本体、电源及截波装置，下位机不断地采集数据，获取当前状态，同时不间断地向上位机发送采集的数据，分压器电压电流信号通过采集模块连接到上位机。

贵州雷电冲击发生器 原理简介 整流充电：通过调压器升压，可控硅整流，实现充电。 冲击发生器：通过水银继电器来完成触发。 分压器：采用电阻分压，采集电压信号。 冲击电流调波元件：根据不同的波形选择不同的电阻和电感。 控制单元：上位机采用触摸屏，优点：稳定可靠。下位机采用三菱PLC，优点：运行速度快，稳定。 分压器、分流器：由青岛天正华意电气自己研发。采用纯电阻分压方式。1.4适用范围1.4.1依据标准：控制设备，是根据GB18802.1低压配电系统的电涌保护器 部分: 性能要求和试验方法和GB18802.2电信和信号网络的电涌保护器 部分：性能要求和试验方法研制而成的，本系列冲击电流测试设备主要用于产生强大的雷电冲击电流，用于研究和检测避雷器、SPD等电器设备耐受雷电冲击电流的热和电动力的能力，也可用于电工科技、等离子体、基础物理和环境科学等其它领域。1.4.2主要性能参数：1.2/50电压输出为10kV2安装说明及注意事项2.1外部接线：2.2控制器、发生器?1.电源插座：电源交流220V，输入接L和N相。?2.接地排：使用铜编织袋连接到本体柜的接地排上。?3.直流充电高压插头：上下两个插头对应颜色进行连接，充电时有高压存， 禁止在操作时进行插拔，有点击的危险。?4.黑色线缆为控制线缆，主要用于实现控制电路内部的控制。例如接地、合闸等。上下机箱“通信”标志处对应连接。?5.充电电压检测电缆，用于充电电压的检测。 ?接地端子,要求两个机箱一定要进行可靠接地才可进行充电操作。后面板2.2.1控制器前面板和发生器前面板?1为控制系统控制显示屏?2为急停按钮，在异常时可以按下停止工作。?3.为测量端用于测量产品两端的残压和冲击电压波形，不建议使用此端测量较低残压值。?4.发生器1.2/50波形输出端。?5.冲击电压测量输出端，可以使用屏蔽电缆直接连接到示波器观看输出的波形峰值，电压输出端变比为60.3：1V。（即示波器电压值＊电压变比＝输出电压值）
