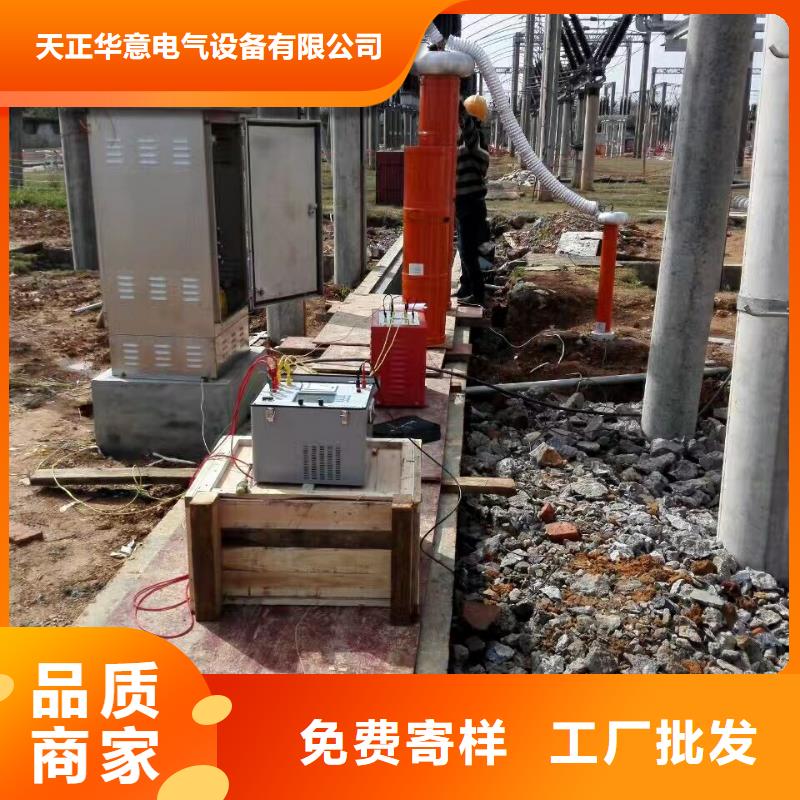

以下是变频串联谐振耐压试验成套装置2025已更新(今日/报道)的现场实拍视频，让您更好地了解产品的优点和特点不容错过。
以下是:变频串联谐振耐压试验成套装置2025已更新(今日/报道)的图文介绍
天正华意电气设备有限公司(哈尔滨分公司)自成立以来，秉承“以质量求发展，以服务创品牌”的理念，依靠多年积累的 微机继电保护测试仪经验，雄厚的技术实力，高技能的技术人才，严格的检测手段，在我省“产学研基地”的技术指导下，为社会供应了大批优良 微机继电保护测试仪产品，得到了 微机继电保护测试仪业内工作者的好评.

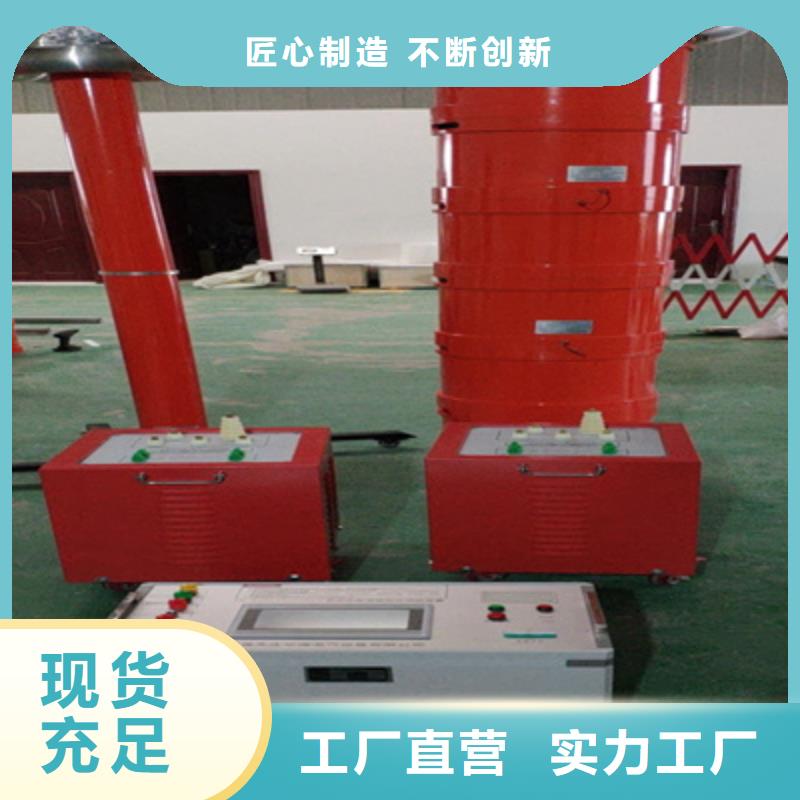

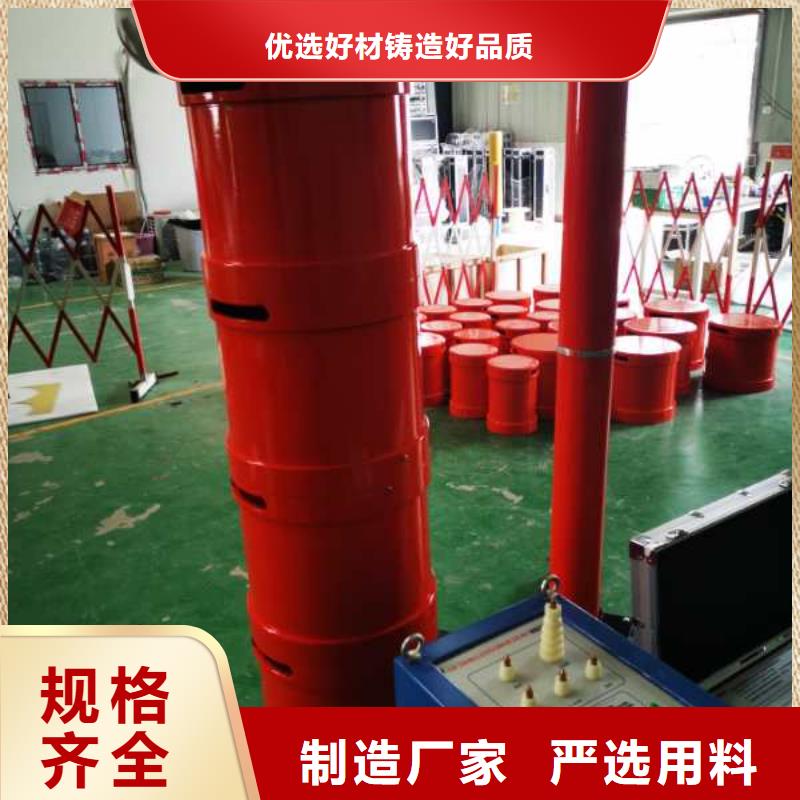

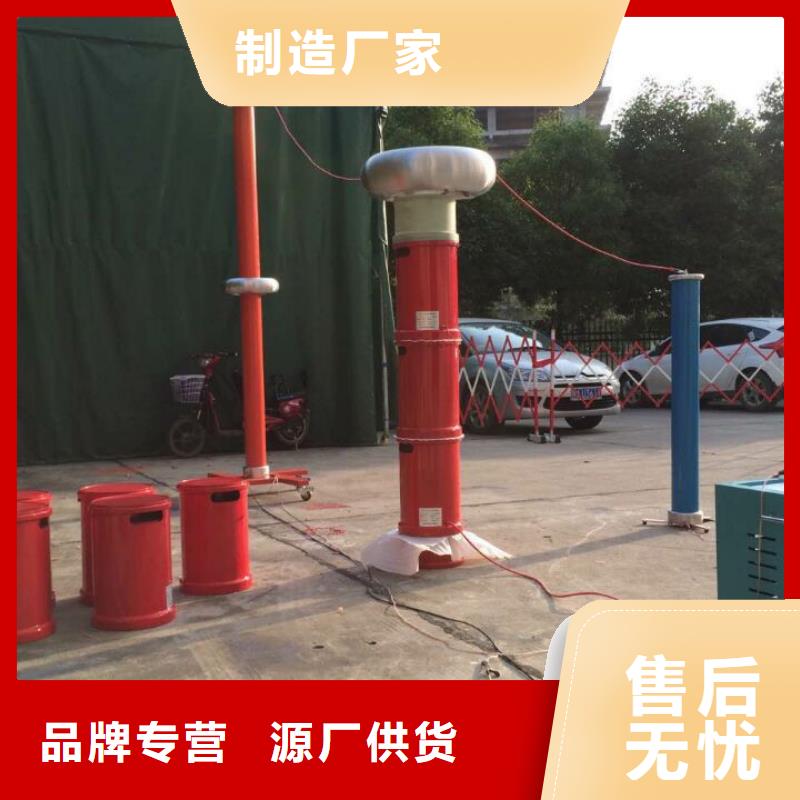

变频串联谐振耐压装置TH-75KVA/75KV/1A 30~300Hz变频串联谐振试验成套装置设备应用（一）交联乙烯电缆的交流耐压1、10kV电缆 300mm2 长度不大于1.5km，试验电压为22kV，试验频率为30Hz～300Hz（1）电缆长度： 1.5km 截面积： 300mm2 对应的电容量为0.555μF 耐压试验值22kV⑵谐振频率：1/6.28×√20.75×0.555×10-6＝37Hz37Hz下被试电容量时的试验电流：37×6.28×0.555×10-6×22×103＝2.8A。⑶选择设备：5kW变频控制源； 25kV/1A电抗器3台并联； 5kVA（1.2kV/3A）励磁变； 75kV分压器；试验时使用关系表设备组合试品 电抗器25kVA/25kV三节 激励变压器输出端选择满足10kV/300mm2电缆, (试验电压22kV,试验时间5min) 长度500m以下 使用电抗器一节 1.2kV长度500~1000m使用电抗器二节并联1.2kV长1000~1500m 使用电抗器三节并联1.2kV满足100MVA/35kV以下变压器, (试验电压68kV,试验时间1min)使用电抗器三节串联2.4kV满足10kV变电站系统, (试验电压42kV,试验时间1min) 使用电抗器二节串联 2.4kV第四章 变频电源详细使用介绍触摸屏变频电源详细使用说明1.设备基本说明1.1.电源：将单相220V或三相380V直接与变频电源的“输入”连接，当电源为380V时接A，B，C三相，当电源为220V时，接输入A，C两相，可以正常使用，但输出功率减半。
变频串联谐振耐压装置技术方案一、设备制造遵循的标准和行业标准电子测量仪器要求二、被试品对象及试验要求 1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。2、满足35KV电缆，400mm2，3KM的交流耐压试验；电容量≤0.6438uF,试验频率30-300Hz，试验电压≤52kV，试验时间60min。三、工作环境1.环境温度：－100C –50 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；四、装置主要技术参数及功能1.额定容量：432kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：54KV4.额定电流：8A5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12. 测量精度：系统有效值1.5级；五、装置容量确定1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。试验频率：f＝35Hz试验电流：I＝2πfCU试 ＝2 根据以上各项目试验电压、电流、频率、电感量即设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H验证：1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。使用电抗器8节并联,此时电感量为55/8＝6.87H试验频率试验电压≤52kV，试验时间60min。使用电抗器2节串联4组并联,此时电感量2＊55＊1.05/4＝28.88H试验频率装置容量定为432kVA/54KV；设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H,使用电抗器串并联能满足上述被试品的试验要求。

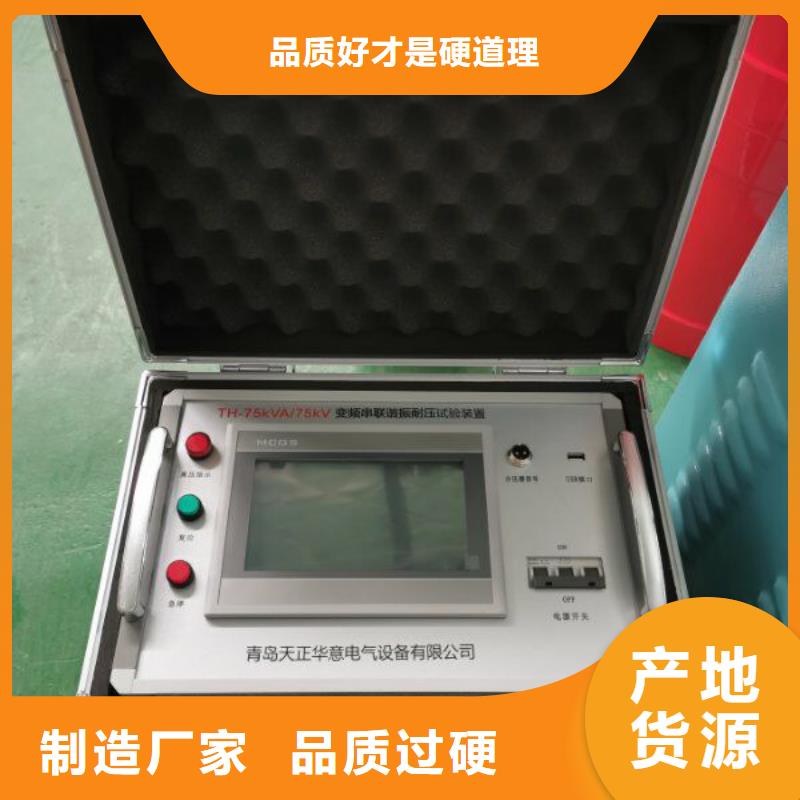

变频串联谐振耐压装置系统配置及其参数1.激励变压器LB-420kVA/1.25/2.5/5kV/0.4kV 1台a)额定容量：420kVA；b)输入电压：0-400V，单相；c)输出电压：1.25/2.5/5kVd)结 构：油式；e)重 量：约3.5T；2.变频电源TH-420kW/380V 1台a)额定输出容量：420kWb)工作电源： 380±10％V（三相），工频c)输出电压：0 –400V，单相，d)额定输入电流：1050Ae)额定输出电流：1050Af)电压分辨率： 0.01kVg)电压测量精度：1.5％h)频率调节范围：30 – 300Hzi)频率调节分辨率：≤0.1Hzj)频率稳定度： 0.1％k)运 行 时 间：额定容量下连续60minl)额定容量下连续运行60min元器件温度≤65K；m)噪 声 水 平：≤50dBn)可实现以下功能1）变频电源的放置为纵向和横向，特别适合现场操作及观察；2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；
