想要更直观地了解SF6泄漏监控装置货源产品吗??产品视频,带你走进产品世界

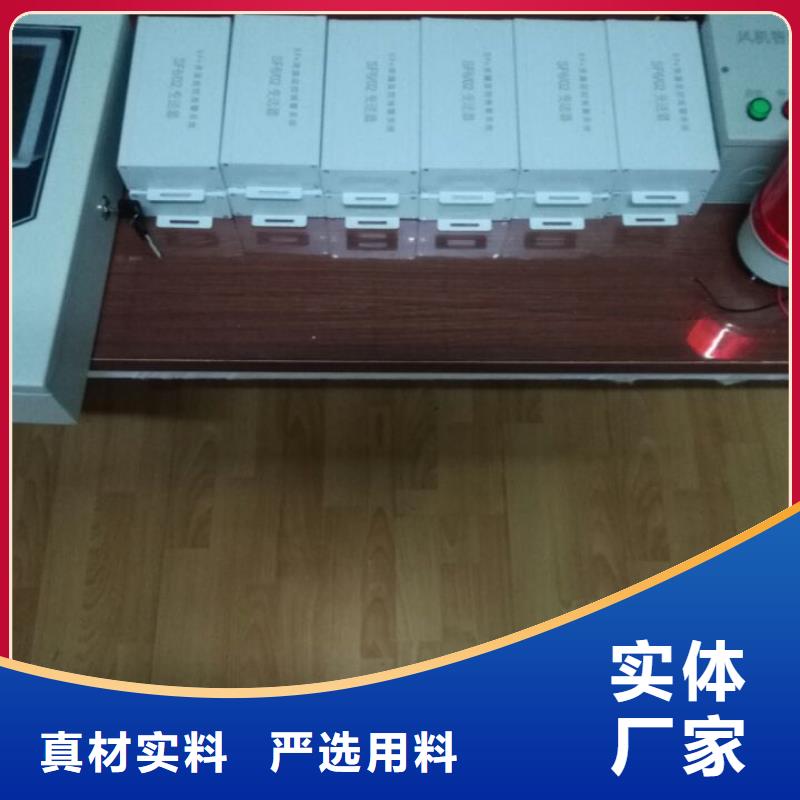

以下是:SF6泄漏监控装置货源的图文介绍


SF6气体抽真空充气装置一般的净化干燥随回收贮存和充放过程 同步完成,自循环净化方法如下:贮液罐内SF6自循环时,开冷冻压缩机、V5、V2、SF6压缩机、V3。若SF6压缩机排气压力太高可调节V2阀门开启大小,以便气体正常循环。自循环结束时,关V5、V2、SF6压缩机、V3、冷冻压缩机等。六、维修和保养回收装置及其环境应经常保持清洁,对各主要设备应经常检查,按期维修和保养,请注意不能随意松动任何接头、螺栓、螺母,应有专门人员进行操作、维修。6.1、真空泵6.1.1使用中注意事项经常注意油位。泵起动后再打开阀门。经常注意泵运转是否正常,有无特殊声响,电机是否超负荷运转。注意泵温升不超过40℃。严禁用煤油、汽油、酒精等对泵作非拆卸的清洗。若泵长期搁置不用,应将油放尽,然后注入新油。6.1.2换油期新泵跑合运转后,可能有少量金属碎屑和其他杂质在油箱中沉积起来,对泵的性能不会有影响,但以除去为宜,在使用100小时后,把油放出,把含有杂质的少部分油除去,其余的清洁油仍可用滤网过滤后加入泵内,酌量补充一点新油,以后的换油期,需油用户根据使用情况和效果酌情决定。原则为一年更换一次(约2000小时)。6.1.3换油方法先开泵运转约半小时,待油变稀,停泵从放油孔放油。再敞开进气口运转10~20秒,此间可以吸气口缓缓加入少量新油。以更换泵腔内的存油,如出来的油很脏,后者可重复进行,不可用清洗液冲洗泵内存油和杂质。6.2、SF6压缩机6.2.1使用注意事项因启动过频会影响电机寿命,所以每小时启动次数应尽量少于5次,每次停机时间应在3分钟以上。尽量避免压缩机较长时间真空运转,故回收时要注意观察压缩机进气口压力,当回收初压力(M1)显示为零表压,达到预定值,及时停止压缩机回收。



SF6气体抽真空充气装置 另外,系统中还设置了监视仪表和控制仪表共七只,其中真空计一只,安装在装置回收进气口,并在真空计前装置了DN8阀门,需要观察时打开即可;压力表五只,分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上;冷冻系统上设置了一只温度计,利用温包感应SF6液体温度。系统中真空泵的进口处装有电磁真空带充气阀,并与真空泵接在同一个电源上,当泵停止工作时,阀能自动将真空系统封闭,并将大气通过泵的进口充入泵腔,从而避免泵油逆流污染真空系统。系统中的冷冻系统由高低压压力控制器整定冷冻压缩机的进出口压力。一旦超出限值范围将自行切断冷冻压缩机的工作,低压断开时待压力回升或高压断开时,待压力回落后,再重新启动压缩机。总体结构,该装置采用手推移动式,可适应室内外正常环境条件下使用。本装置系统比较复杂,由真空泵、SF6压缩机、冷冻系统、贮存容器、管路、各种阀门、仪表及其他附件组成。电控箱、操作阀门和监视仪表全部集中于一侧面板且有流程指示,因而使用时方便明了。四、开机前的工作1、注意要点开机前请注意如下几点:管路连接要保证连接处的密封性。由于本装置出厂时已抽真空,但建议首次开机时先对本装置抽真空,方法见第五节有关内容。在首次开机使用后,一般应在贮存容器和管路内留少量SF6气体,否则开机时建议重新抽真空。2、管路连接用户在使用前,首先应将随机发送的橡胶软管根据功能的需要连接好,为尽可能减小管路损失,管路应尽量短。




SF6气体抽真空充气装置标定数据因随意更改标定数据,会严重影响仪器的使用。所以我们并不开放数据的标定功能。如有需要可以联系我公司技术支持。4.10 测量完毕后1)关闭仪器上的高精度针型调节阀。2)将转接头从SF6电气设备上取下。3)将测试管和仪器后面版之间连接的快速插头退下。4)重复如上步骤,测试下一项数据。5)全部测试完成后,关闭电源。5.注意事项1.仪器应放置在位置,防止摔坏,避免剧烈震动。2.仪器使用前,应及时充电。3.充电时只需将电源线接入交流电插座,无需打开电源开关,仪器将自动充电,充电时间一般需要6 至 8个小时。4.仪器内部使用高容量锂电池,因为电池特性。所以建议仪器长时间不用时,能够每1至2个月冲一次电。以保持锂电池的活性。5.仪器不用时,应放入铝合金包装箱,并置于试验台或仪器架上以便防尘、防潮。6.仪器每年用标准气体标定一次。可送至厂家或授权单位进行标定,以确保准确性。6.常见故障及排除故障可能原因处理方法露点值不变化气体未进入检测器检查气路连接,查看针形阀、流量阀是否打开传感器连接线开路发送至厂家检查露点值偏高气路漏气使用检漏仪检测气路是否漏气仪器放置时间过长用高纯氮清洗气路30分钟,传感器灵敏度降低发送至厂家进行校准传感器失效发送至厂家进行维修露点值偏低灵敏度太高发送至厂家进行校准充电指示灯不亮电路故障检查电路电池电压太低充电蜂鸣器不响蜂鸣器故障更换蜂鸣器电路故障检查蜂鸣器电路蜂鸣器响不停电路故障检查仪器传感器输出线松脱检查传感器连接线报警点设置太低重新标定设置LCD无显示LCD连接不好检查连接线插件电压低于5.8V充电或更换电池电路故障送我公司维修7.保修及技术支持本产品免费保修期为一年,但提供终身维修服务。




天正华意电气设备有限公司(黑龙江分公司)地理位置交通非常方便占地面积2000平方米,长期提供优质的 微机继电保护测试仪,是老牌的 微机继电保护测试仪生产厂家,质量保证,价格优惠力度大!天正华意电气设备有限公司(黑龙江分公司)真诚期待与您的合作!




SF6气体抽真空充气装置管路连接后首先应确定是否需对电器设备及管路抽真空,判断和操作方法见本节1抽真空有关内容。当贮存容器压力较高时,开V4,直接向电器设备充气,可观察M6压力表值。当贮存容器压力降低后,无法直接向电器设备充气,在V6处外接气源通过V6、V7直接向电器设备充气;或外接气源压力较低时也利用压缩机将外接气源的SF6充至电器设备内,这时关V7,开V6、V2、V3、SF6压缩机、V8,直至达到所需的工作压力。停机应将系统内的SF6用压缩机收至贮存容器内,直至吸气口压力(M1)为零表压,关SF6压缩机及有关阀门。5.4、灌瓶灌瓶是指直接将电器设备内的SF6回收充入钢瓶。管路连接后,首先应确定是否需抽真空,回收管路和钢瓶连接管路可一起抽。提前开冷冻压缩机。开V5、V2、SF6压缩机、V3、V4、钢瓶阀门,进行罐瓶。灌瓶过程中,注意SF6压缩机排气压力,若接近1.9MPa,应进行切换操作,以放出钢瓶上部高压气体,使其进入低压的容器内。切换操作:关V4迅速开 V5、V2,约1~2分钟,达到排气压力2MPa时,操作者自行掌握。关V5,并迅速开V3、V4,可反复切换,直至钢瓶充满。钢瓶充满后,关V4、钢瓶阀门。利用压缩机将管路内存有液体抽尽,直至M1压力表达到零表压。关SF6压缩机、冷却器、冷冻压缩机及有关阀门。注:罐瓶指贮液罐内要有一定量的SF6液体才可灌甁,可随时观察液位指示。5.5、净化、干燥指装置在不降低原气体的纯度情况下,对SF6气体中所含有的固体杂质、油份、水份加以去除,从而保证进入电器设备的SF6气体的纯度。



点击查看天正华意电气设备有限公司(黑龙江分公司)的【产品相册库】以及我们的【产品视频库】
