天正华意电气设备有限公司(怀化分公司)位于平度市平安路2号。公司专业致力于 微机继电保护测试仪的生产、销售与研发。 公司遵循诚信经营，货真价实，热情服务的宗旨，赢得了用户，拓展了市场，建立了广泛的销售网络，“以质量求信誉，以信誉求发展”，以雄厚的实力、合格的产品、低廉的价格深得新老用户的信赖；欢迎来电垂询或亲临指导。18762195566
一次通流加压模拟带负荷向量试验装置主机箱体由改性PP合金注射成型，坚固耐用、耐低温、防撞击、不变形、不碎裂；分机采用双色注塑外壳，手感舒适，方便操作。2.2 主机面板说明主机面板从左到右依次为天线、电压输入端的N端、电压输入端L端、电流信号输入端、三个通用无线对时校准口、USB接口、充电器接口、开关，主机屏幕采用全触摸操作。2.3分机面板说明分机面板顶部自左至右依次为天线、充电口、校准口；分机面板底部依次为电压输入端的N端、电压输入端的L端、电流信号输入端。3 仪器技术参数3.1 测试工频基波频率范围： (50±0.2)Hz 3.2 主、分机电压量程：20V/100V/400V自动切换 基本误差极限：±（0.3%读数+0.2%量程）3.3 电流钳量程： 200mA/1A/5A 自动切换 基本误差极限：±（0.5%读数+0.5%量程）3.4 相位角度测量范围：以电压通道为参考基准，电流滞后于电压角度0.0°～360. 0° 基本误差极限：≤±2° 3.5 主机、分机无线传输距离及测试相位准确度：空旷条件直接通讯传输距离≤1000m，保护间隔带有屏蔽条件可采用中继方式通讯传输≤1600m，相位误差极限：≤±5°3.6 显示速率：单机测量模式、二次负荷：1次 /秒通讯测量模式： 1次/3秒3.7 供电电源：主机42V/4.4AH 分机12V/2000mAH3.8 外形尺寸及重量：主机：270*180*200 4kg； 分机：200*100*35 0.5kg3.9 绝缘和耐压： 绝缘电阻：≥1000MΩ(500V) 3.10 工作条件：环境温度：（0～40）℃ 环境湿度：（20～80）% RH 全智能无线高压验电测试仪 通流加压模拟负荷继电保护向量检测装置 模拟带负荷继电保护向量检测装置 无线相位伏安测试装置 变电站投运前继电保护向量检查装置 继电保护相位测试装置 模拟一次负荷法继电保护相位检验装置 变电站工程通流加压模拟带负荷试验装置 通流加压模拟负荷继电保护向量检测装置

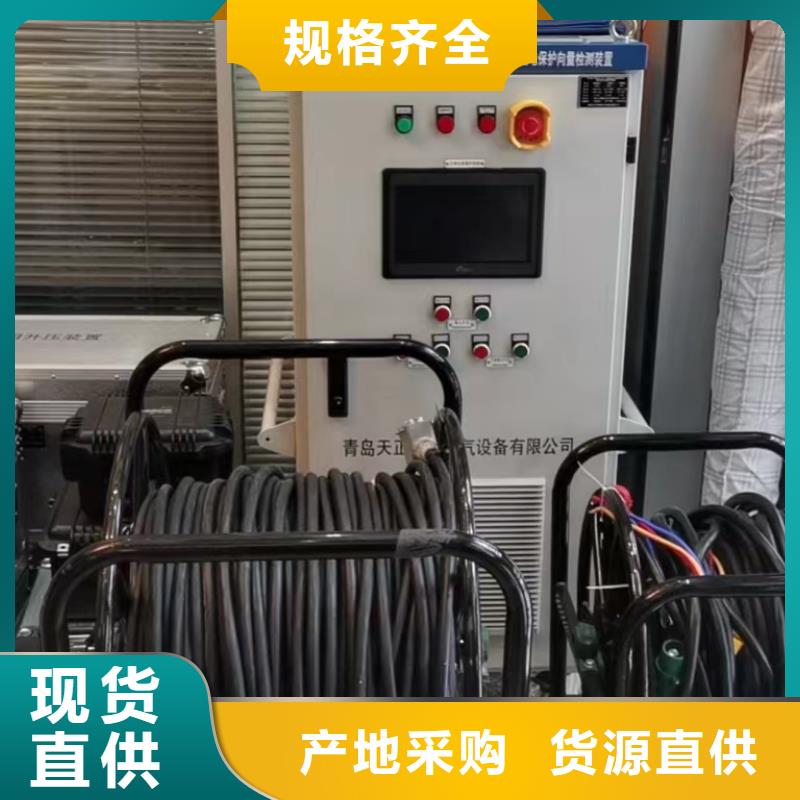

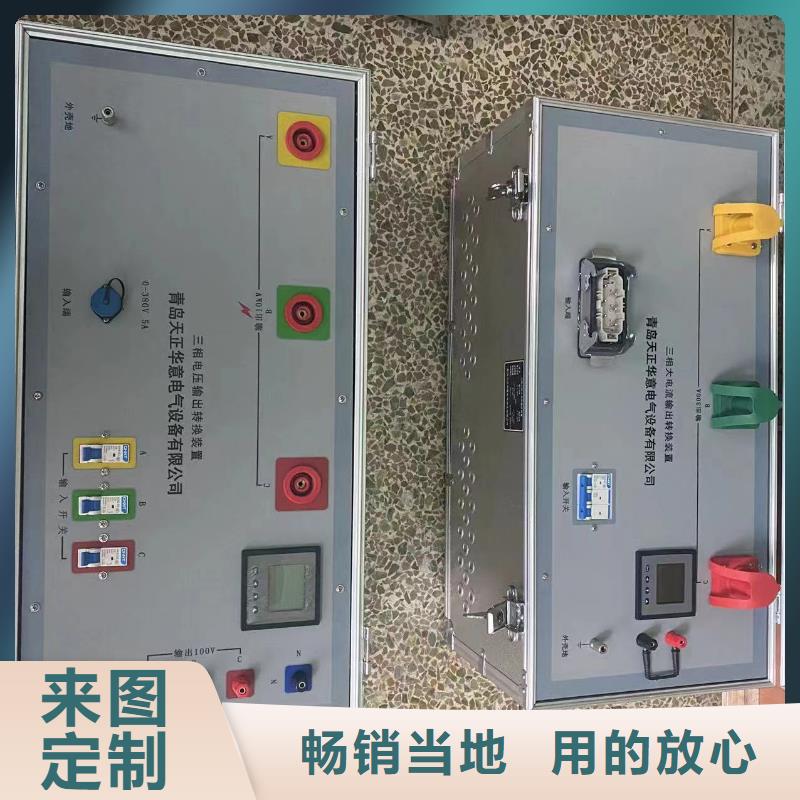

一次通流加压模拟带负荷向量试验装置三相工频大电流转换输出装置 额定容量：10kVA 输入电压/电流：0～380V/15A 输出电流：对称120°（可实现平衡对称输出和不对称输出） 输出电流/开口电压： 0～200A/15V（工频）连续可调长时间稳流输出 输出电流200A，时间不小于120分钟（带有三相输出电流显示表头） 4.3 三相工频电压转换输出装置 容量： 3kVA 输入电压/电流：0～380V/5A 输出：对称120°三相电压（带有三相输出电流显示表头） 输出一次电压范围：0～10kV/200mA； 输出二次电压范围：0～100V/1A 4.4 双向工频阻抗转换装置（3台） 针对变压器绕组对的等效短路阻抗，选择电压、电流输入及输出档位，实现通过对变压器低压侧空载励磁，对整站各电压级所有母线PT施加一次电压（开口三角电压）完成一次通压；根据主变绕组对的等效短路阻抗计算，利用短路法对变压器绕组任一施加 880V相电压或 200A电流，其它非加压绕组在开关侧利用接地开关短路接地形成短路电流，完成变压器差动保护六角图检查。 额定容量：10kVA/相 输入：0～380V/50A A/N绕组：0～55V/200A、110V/100A、220V/50A M/C绕组: 220V/50A、440V/25A、880V/12.5A 4.5 无线遥测相位测量装置（一台主机，三台分机） 测试频率范围：5～60Hz，高精度晶振对时，自动频率跟踪，基波采样,无线通讯距离：空旷500米，采用中继方式大于1000米；表计对时同步采样时间误差（30分钟内）：50ns以内（测量偏差1°以内） 相位测量：0～360°，误差≤3° 电压范围：0.1～400V，精度±0.5%，分辨率0.1V 电流钳范围：（工频）2mA～5A 精度±0.5%；（低频）2mA～1A 精度±1% 4.6 装置控制平板电脑 10.8寸华为M6 同步相量测量系统试验装置 三相通流加压模拟负荷向量试验装置 六相微机继电保护综合测试仪 无线相位表测试仪 相位伏安表无负荷相量测量装置 变电站三相一次通流加压模拟带负荷继电保护向量检测装置 高压核相电流相位表 智能变电站投运前继电保护向量检查装置 六相微机继电保护校验仪 三相一次通流加压模拟带负荷继电保护检测装置
一次通流加压模拟带负荷向量试验装置主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8*1.25/110±4*1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置 额定变比 二次编号 分机编码 二次电流(A) 实测相角(°)220kV侧 600/1 A4011 IHA 0.251 7.5B4011 IHB 0.249 127.1C4011 IHC 0.247 247.9110kV侧 1200/1 A4111 IMA 0.211 186.4B4111 IMB 0.220 306.7C4111 IMC 0.219 66.810kV侧 4000/1 A4261 ILA 0.114 169.5B4261 ILB 0.114 289.0C4261 ILC 0.114 49.6图11 以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。图12 以IHA为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。9 操作注意事项1 ）主机与分机在通讯校验完成前不得随意插拔校验线。2） 测量通讯过程中不得改变主机基准，以免造成测量相位的错误。3） 相位测量时，注意电流流向必须与电流钳箭头标注方向一致。4） 分机切换编号或测量点，请等待5s钟待测量示数稳定后再发送。5） 测量通讯过程中若出现误关机，必须关闭分机重新校验。10 主机存储数据格式的导出使用装置附带的U盘可以将主机存储的测试数据导出，所导出的数据格式均加入了制表符，可直接复制至excel文档中进行后期测试报告的编辑。10.1测量通讯数据导出格式10.2 单机测量数据导出格式11 产品保修卡产品保修卡1 本产品自购买日期起免费保修一年，终身维修。2 下述情况产品出现故障不在保修范围内：2.1 未按照说明书要求使用所造成的损坏。2.2 人为行为导致的产品损坏。此保修卡为保修服务的重要凭证，遗失不补。请妥善保管！
