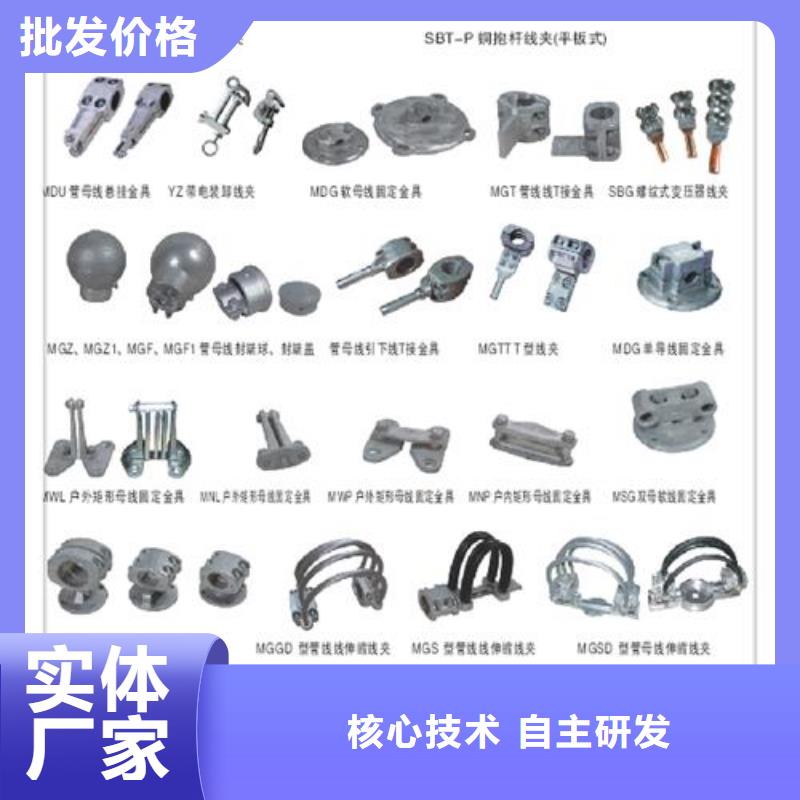

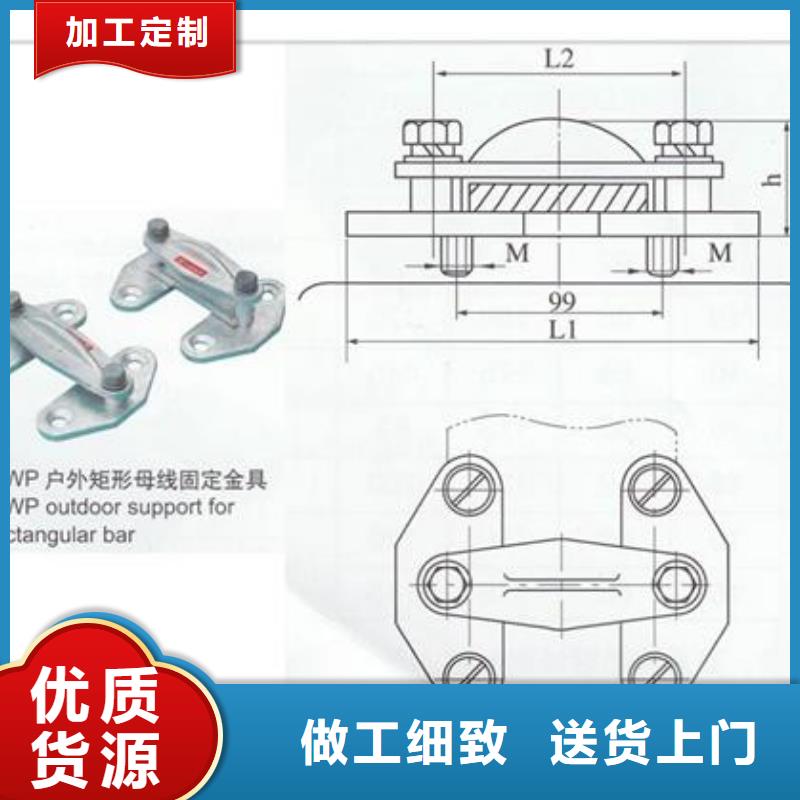

送电线广泛使用的铁制或铝制金属附件，统称为金具。大部分金具在运行中需要承受较大的拉力，有的还要同时保证电气方面接触良好。用于固定、悬挂及支撑配电装置的金具，称为母线金具，分软母线金具和硬母线金具（固定和悬挂硬母线附件的总称）、母线间隔垫（保持硬母线片间一定间隔的支撑件）。软母线金具多用于室外，室外空间大，导线间距宽，且其散热效果好，施工方便，市价也较低。硬母线金具，按其形状不同可分为矩形母线、槽形母线、管形母线等多种。软母线间隔线夹为使软母线及其引下线的线间距离保持不变且两根线不碰击，在跨距中及引下线的软母线上安装间隔线夹。间隔线夹的安装距离由设计决定。间隔线夹用铝合金制造可磁滞损失和电晕损耗。铝合金制造的间隔线夹，不仅使线夹的质量减轻，还有利于减小母线的荷载。软母线固定金具标准的软母线固定金具分单导线用、双导线用两类。用铝合金制造的软母线固定金具由两个耐张线夹经软母线用联板固定在单联或双联耐张绝缘子串上，同定金具将软母线夹紧，适用于发电厂、变电站及各种配电装置中软母线在支柱绝缘子上的固定。常见软母线固定金具有MDG型（单母线同定金具）、MSG型（双母线同定金具）、MRJ型/双软母线间隔棒或垫）、MSJ型（双母线间隔垫）、MYH型（软母线组合圆环，、MDZ型（软母线终端固定金具）等。户外矩形母线固定金具定型的平放户外矩形母线固定金具，是南钢板制成的底板和铝合金盖板及紧固件组成的框架式金具。盖板采用销合金制成，以磁滞损失。立放式户外矩形母线固定金具有两块铝合金的夹板式立柱，用以夹住母线，该金具也具有磁滞损失的性能。除矩形母线固定金具外，还有矩形母线立放固定金具，它由钢板制成底板，两根长螺栓和铝合金盖板组成框架螺栓。为减少母线与螺栓的间隙，提高刚度，其上套有无缝钢管。矩形母线立放式固定金具也分户内、户外型槽形母线由两个槽形铝导体焊接成一个矩形桶状母线，用于发电机引出线与升压变压器、发电机电压配电装置间的连接。发电厂和变电站户内外配电装置中将槽形母线固定在支柱绝缘子上的金具称为槽形母线固定金具。槽形母线固定金具，由一个钢板制成的底板、两根长螺杆和盖板组成。上压板采用铸造铝合金制造，底板、紧固垫采用抗拉强度不低于375N/mm2的普通碳素结构钢制造，吊挂式的吊架采用牌号不低于KTH 330-08的可锻铸铁制造。为保持槽形母线的形状和尺寸，每个支柱绝缘子或阳个吊挂式组装串之间的槽形母线上需安装MCW型间隔垫间隔垫安装的数量和距离按网纸设计规定的要求进行。如果采用铝板焊接槽形母线的方法连接两片槽形母线时，则不用加间隔垫支持式硬母线金具按其用途可分为支持金具、设备金具、导流金具三种。1、支持金具支持金具分固定金具和伸缩金具两种，它们的特点是能保证硬母线本体在热胀冷缩情况下，沿轴向自由滑动。
