想要更直观地了解绝缘油介质损耗体积电阻率测定仪产品的特点和功能吗？我们为您准备了视频介绍，相较于图文，视频更能让您轻松掌握产品的核心卖点。

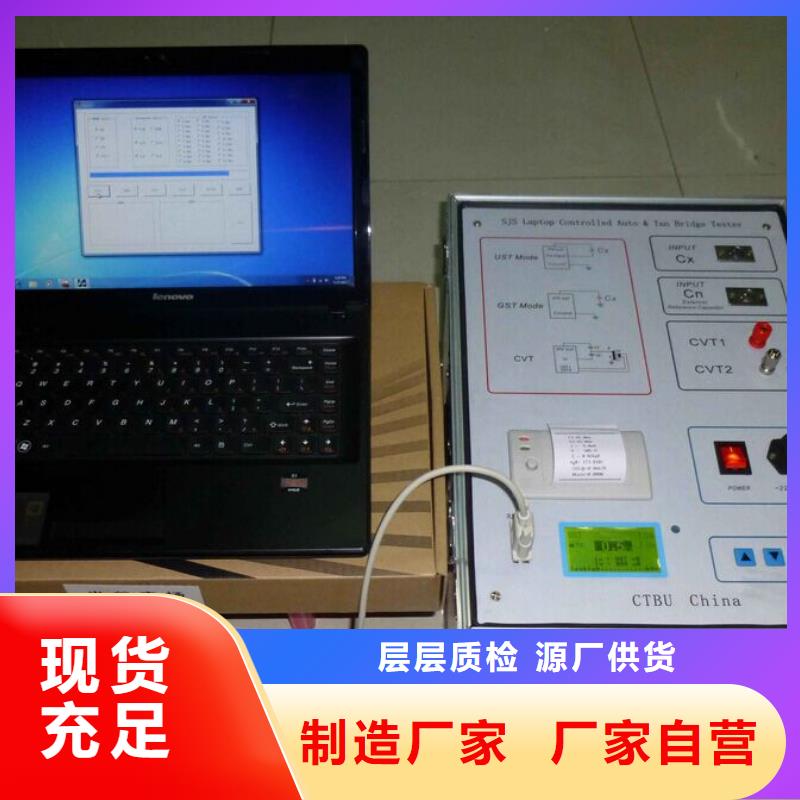

以下是:绝缘油介质损耗体积电阻率测定仪的图文介绍
天正华意电气设备有限公司(江苏分公司)已荣获 “高新技术企业”、“工业企业质量标杆”、“江苏质量奖”、“江苏产品”、江苏“守合同重信用企业”，公司在消化、吸收国内外起重机先进的 微机继电保护测试仪设计理念和制造技术的基础上，全力对 微机继电保护测试仪进行改型设计，与国际同类产品接轨，占领市场制高点。
介质损耗测试仪功 能：打开此开关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线。注意：当电源错误接线使用交流380V输入，打开此开关，此时液晶屏没有亮，可以看到开关指示灯亮，并且可以听到仪器内部发出蜂鸣声音。此状态时，仪器内部启动保护模块，请立即断开电源，检查电源接线。 4.4、电源输入插座安装位置：如图4—1—④。功能：提供仪器工作电源。(AC 220V±10％)接线方法：使用标准插座与市电或发电机相连接。(发电机输出零线接地)注意：电源插座内部带有保险管保护装置，不正常情况下可烧毁保险管保使仪器断电，保护仪器内部。 4.5、标准电容器输入Cn插座安装位置：如图4—1—⑤。功能：外接标准测试信号；正接法多通道测试为第1通道信号。接线方法：外标准测试时电缆芯线接标准电容测试端，电缆屏蔽层接标准电容器屏蔽极。外标准测试时不管是正接法还是反接法测量，标准电容器接线方法不变。此方式用于外接高电压等级标准电容器，实现高电压介质损耗测量。4.6、试品低压输入Cx插座安装位置：如图4—1—⑥。功能：正接法单通道输入被试品测试信号；正接法多通道测试为第2通道信号。接线方法：插座中心连接黑色信号线芯线；金属外壳接黑色信号线屏蔽层；正接法时芯线接被试品低压信号端，若被试品低压信号端有屏蔽极（如低压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。注意： 在启动测试的过程中严禁拔下插头，以防被试品电流经人体入地。 用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头 连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起误差。
介质损耗测试仪 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。三、性能特点1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。2、仪器采用了变频技术来现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量10、能够做交流耐压试验。
介质损耗测试仪关闭此开关仪器内部无高压产生，亦无高压输出。总电源开关：打开该开关，屏幕显示测量内容。按键盘： 对光标所在处的内容否认时，或者已完成该内容。“ENT”：对光标所在处的内容认同时，可按此键加以确认，并将光标移至它处。“ ”：改变数值或改变正、反接线，单频、异频等内容。屏幕显示：显示菜单、测量信息、测量结果。应避免长时间阳光爆晒。亮度调节：调节屏幕对比度。五、操作说明以测量电力变压器，高压绕阻对低压绕阻及外壳的介损为例。该测量应采用反接法测量，(接线图见反接法)，检查仪器与电力变压器连接正确后，选用异频、10KV电压测量，进行以下操作。①打开总电源开关，仪器屏幕显示如下图4所示图4 开机显示 联接方式 测量电压 ②按“ENT”键，光标进入“测量方式 □ 50 按“ 键,则可从“测量方式□ 50D” “测量方式□ 60测量方式□ 60D测量方式□ 45测量方式□ 55测量方式□ 65”间调整频率，按“ESC”键，光标移至首位，再按”键 ，将光标移至下一排“联接方式”前，见图5所示（测量方式：45、50、55、60、65分别代表45Hz、50Hz、55Hz、60Hz、65Hz单频测量，50D代表45/55Hz异频测量，60D代表55/65Hz异频测量）。③按“ENT”键，光标进入“联接方式 □ 正接 ，按 ”键，则可从“联接方式□ 反接联接方式□ CVT联接方式□ CN50联接方式□ CN60联接方式□ V1/V2” 间调整联接方式，按“ESC”键，光标移至首位，再按”键，将光标移至下一排“测量电压”前，见图6所示（联接方式：CVT代表CVT自激法测量，CN50代表外接50Hz高压测试，CN60代表外接60Hz高压测试，V1/V2代表CVT变比测试）。④按“ENT”键，光标进入“测量电压□0.5KV” ，按键，则可从0.5,1.0,1.5,2.0,2.5……9.5～10KV间调整电压。
介质损耗测试仪锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。二 工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。图 2—1 测量原理图三 主要技术参数1使用条件-15℃∽40℃RH＜80％2标准电容tgδ: ＜0.005％Cn: 99.46PF耐压电压: 12KV3分 辨 率 介损tgδ: 0.001％电容量Cx: 0.001pF频率f：0.001Hz4精 度 介损△tgδ:±(读数＊1.0％＋0.040％)电容量△C x :±(读数＊1.0％＋1.00PF)频率 △f :±(读数＊1.0％＋0.10Hz)5测量范围介损tgδ无限制电流I20uA ≤ I ≤ 15A电压HV1KV ≤ HV ≤ 12KV频率 f30Hz ≤ f ≤ 300Hz6手持终端锂电池7800mAh锂电池7充电器DC12.6V 3000mA8显示方式7寸800＊480彩色液晶显示屏9操作方式工业级电容式触摸屏10手持终端尺寸(mm)270(L)×160(W)×65(H)11测试主机尺寸(mm)220(L)×180(W)×350(H)12存储器大小200 组 支持U盘数据存储13重量（手持终端）1.5Kg14重量（测试主机）5.5Kg
