一次通流加压模拟带负荷向量试验装置201-#1母线-200母联开关-#2母线- 216线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上216-2、216、216-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-216线路间隔。通流加压路径图略测量2套母差保护屏中201、200、216母差保护，测量216间隔线路保护方向，包括后台监控机测量值等；测量完成后将216间隔一次设备恢复到初始状态。4.6）201-#2母线-200母联开关-#1母线- 216线路间隔（复验一次）将201-3、201、201-2、200-2、200、200-1开关合位，合上216-1、216、216-D2接地刀闸，测试电流经过主变开关-#2母线-母联开关-#1母线-216线路间隔。通流加压路径如图3图3验证2套母差保护屏中201、200、216母差保护，测量216间隔线路保护方向，包括后台监控机测量值等；测量完成后将216间隔一次设备恢复到初始状态。4.7）220kV通流试验记录表母线差动保护向量检查 电流变比（1600/5）套保护 第二套保护一次 通道 Ia Ib Ic Ia Ib Ic幅值（A） 相位（°） 二次 通道 幅值（A） 相位（°） 线路保护向量检查 电流变比（1600/5） 电压变比（220/0.1√3）一次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 二次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 注：模拟线路带阻感性负荷检查（5）110kV母线各间隔通流参考相位以110kV #1母线PT 的A相为参考相位基准（也可以220kV #1母线PT 的A相为参考相位基准），将110kV#1PT间隔21P-D1接地连接排拆除接入高压电压（10kV），拉开21P-1刀闸（注意检查与母线开关处在分断位，临时拆除母线PT处的-1D接地联片，将#1母线PT智能汇控柜中的电压并列把手置于强制Ⅰ）；通过#1主变高压侧110kV套管处对母线三相通流（200A）,按照对应检测回路关系操作开关分合及接地刀闸，完成母线差动、线路保护检验；检查8回110kV线路进线侧接地刀闸D3接地可靠,防止向线路送电。对110kV母线一次预加电压估算：110kV PT一次侧（PT变比110kV/√3/0.1kV√3,二次电压5.25V）。5.1）101--#1母线-100母联开关-#2母线-111线路间隔将101-3、101、101-1、100-1、100、100-2、111-2、111开关合上，合上111-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-111线路间隔。
天正华意电气设备有限公司(焦作分公司)专注于 微机继电保护测试仪的生产、销售。伴随着行业技术的不断革新与应用发展，公司始终走在行业前端，以市场为导向，为客户创造价值，经过多年发展公司现拥有完善的仓储服务保障体系，可做规格齐全，常备库存，现货直发，现场指导，满足全国客户需求。

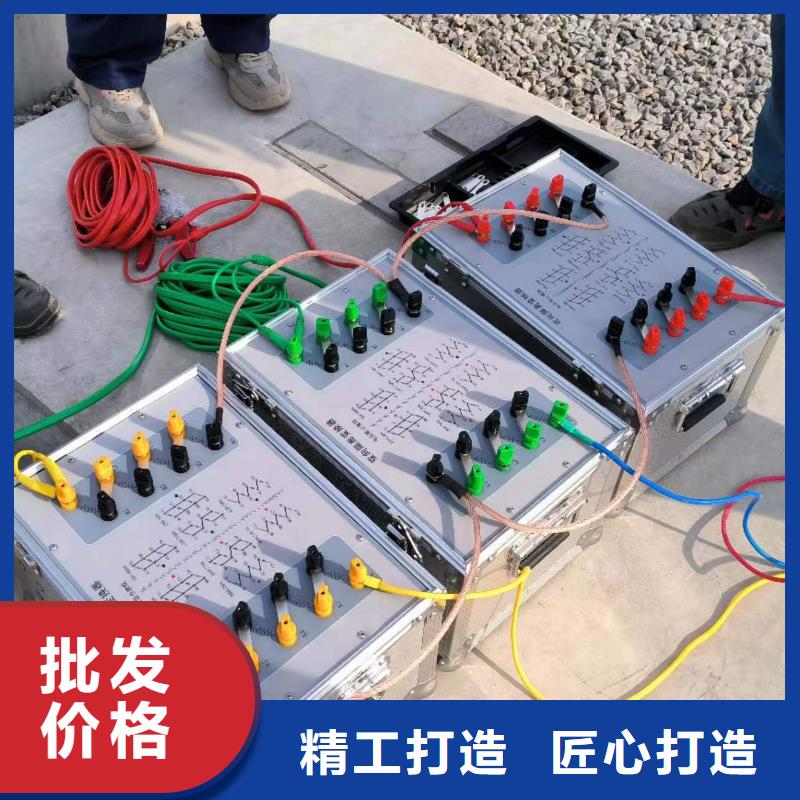

一次通流加压模拟带负荷向量试验装置主机箱体由改性PP合金注射成型，坚固耐用、耐低温、防撞击、不变形、不碎裂；分机采用双色注塑外壳，手感舒适，方便操作。2.2 主机面板说明主机面板从左到右依次为天线、电压输入端的N端、电压输入端L端、电流信号输入端、三个通用无线对时校准口、USB接口、充电器接口、开关，主机屏幕采用全触摸操作。2.3分机面板说明分机面板顶部自左至右依次为天线、充电口、校准口；分机面板底部依次为电压输入端的N端、电压输入端的L端、电流信号输入端。3 仪器技术参数3.1 测试工频基波频率范围： (50±0.2)Hz 3.2 主、分机电压量程：20V/100V/400V自动切换 基本误差极限：±（0.3%读数+0.2%量程）3.3 电流钳量程： 200mA/1A/5A 自动切换 基本误差极限：±（0.5%读数+0.5%量程）3.4 相位角度测量范围：以电压通道为参考基准，电流滞后于电压角度0.0°～360. 0° 基本误差极限：≤±2° 3.5 主机、分机无线传输距离及测试相位准确度：空旷条件直接通讯传输距离≤1000m，保护间隔带有屏蔽条件可采用中继方式通讯传输≤1600m，相位误差极限：≤±5°3.6 显示速率：单机测量模式、二次负荷：1次 /秒通讯测量模式： 1次/3秒3.7 供电电源：主机42V/4.4AH 分机12V/2000mAH3.8 外形尺寸及重量：主机：270*180*200 4kg； 分机：200*100*35 0.5kg3.9 绝缘和耐压： 绝缘电阻：≥1000MΩ(500V) 3.10 工作条件：环境温度：（0～40）℃ 环境湿度：（20～80）% RH 全智能无线高压验电测试仪 通流加压模拟负荷继电保护向量检测装置 模拟带负荷继电保护向量检测装置 无线相位伏安测试装置 变电站投运前继电保护向量检查装置 继电保护相位测试装置 模拟一次负荷法继电保护相位检验装置 变电站工程通流加压模拟带负荷试验装置 通流加压模拟负荷继电保护向量检测装置
一次通流加压模拟带负荷向量试验装置变电站继电保护相关标准要求及问题新建变电站一、二次设备安装完毕后，带负荷进行向量检查是继电保护技术工作中非常重要的项目，向量错误将导致正常运行状态或故障状态的继电保护误动或拒动，因此在继电保护正式投运前必须保证向量的正确性。《DL/T 995-2006 继电保护和电网自动装置检验规程》明确要求：对新安装的或设备回路有较大变动的装置，在投入运行前，必须用一次电流及工作电压加以校验和判定，包括：电压、电流幅值及相位的判定；使用电压互感器三次电压或零序电流互感器电流的装置接线的正确性判定；电流差动保护中差动回路接线的正确性判定及所有差动保护中相回路、差回路、中性线不平衡电压电流的判定。 2018版- 电网有限公司十八项电网重大反事故措施（修订版）， 15条防止继电保护事故中明确规定：所有保护用电流回路在投入运行前，除应在负荷电流满足电流互感器精度和测量表计精度的条件下测定变比极性以及电流和电压回路相位关系正确外，还必须测量各中性线的不平衡电流（或电压），以保证保护装置和二次回路接线的正确性。目前,因为试验条件的限制,在工程投运前必须通过带一次负载送电来验证二次回路的正确与完整，以及检查设备的向量正确性。变电站传统投产启动方案采用循序渐进的方式，虽然可靠，但是进度慢、工作量大、存在可能的故障风险等。实际的工程投产启动方案，需考虑多种电网运行方式，分步分段进行试验，需要一步步验证一次接线、二次回路、保护装置的正确完整，试验进度缓慢；带一次负荷送电试验时，二次回路及装置没有得到验证，保护不能直接投入，需增加临时保护等措施；带一次负荷试验，从冲击开始到试验结束，操作涉及到一次设备的合分和保护的投退，步骤复杂，操作工作量非常大；带一次负荷试验要求必须有一定量系统负荷，如果负荷电流太小不满足测试要求值，相关试验无法完成；带一次负荷试验，发现回路故障后，故障排查需要时间，耽误变电站正常投运进度。
一次通流加压模拟带负荷向量试验装置测量2套母差保护屏中101、100、111母差保护，包括后台监控机测量值等；测量完成后将111间隔一次设备恢复到初始状态。备注：为节约后续试验工作，缩短测试时间，通流时改换测试间隔时可不必中断输出，先合上112间隔开关，然后再将111间隔一次设备恢复到初始状态。以下间隔雷同5.2）101--#1母线-100母联开关-#2母线-112线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上112-2、112、112-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-112线路间隔。通流加压路径图略测量2套母差保护屏中101、100、112母差保护，测量112间隔线路保护方向，包括后台监控机测量值等；测量完成后将112间隔一次设备恢复到初始状态。5.3）101--#1母线-100母联开关-#2母线-113线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上113-2、113、113-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-113线路间隔。通流加压路径图略测量2套母差保护屏中101、100、113母差保护，测量113间隔线路保护方向，包括后台监控机测量值等；测量完成后将113间隔一次设备恢复到初始状态。5.4）101--#1母线-100母联开关-#2母线-114线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上114-2、114、114-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-114线路间隔。通流加压路径图略测量2套母差保护屏中101、100、114母差保护，测量114间隔线路保护方向，包括后台监控机测量值等；测量完成后将114间隔一次设备恢复到初始状态。5.5）101--#1母线-100母联开关-#2母线-115线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上115-2、115、115-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-115线路间隔。通流加压路径图略测量2套母差保护屏中101、100、115母差保护，测量115间隔线路保护方向，包括后台监控机测量值等；测量完成后将115间隔一次设备恢复到初始状态。5.6）101--#1母线-100母联开关-#2母线-116线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上116-2、116、116-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-116线路间隔。通流加压路径图略测量2套母差保护屏中101、100、116母差保护，测量116间隔线路保护方向，包括后台监控机测量值等；测量完成后将116间隔一次设备恢复到初始状态。5.7）101--#1母线-100母联开关-#2母线-117线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上117-2、117、117-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-117线路间隔。通流加压路径图略测量2套母差保护屏中101、100、117母差保护，测量117间隔线路保护方向，包括后台监控机测量值等；测量完成后将117间隔一次设备恢复到初始状态。5.8）101--#1母线-100母联开关-#2母线-118线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上118-2、118、118-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-118线路间隔。通流加压路径图略测量2套母差保护屏中101、100、118母差保护，测量118间隔线路保护方向，包括后台监控机测量值等；测量完成后将118间隔一次设备恢复到初始状态5.9）101-#2母线-100母联开关-#1母线- 118线路间隔（复验一次）将101-3、101、101-2、100-2、100、100-1开关合位，合上118-1、118、118-D2接地刀闸，测试电流经过主变开关-#2母线-母联开关-#1母线-118线路间隔。
