串并联谐振耐压试验装置报价

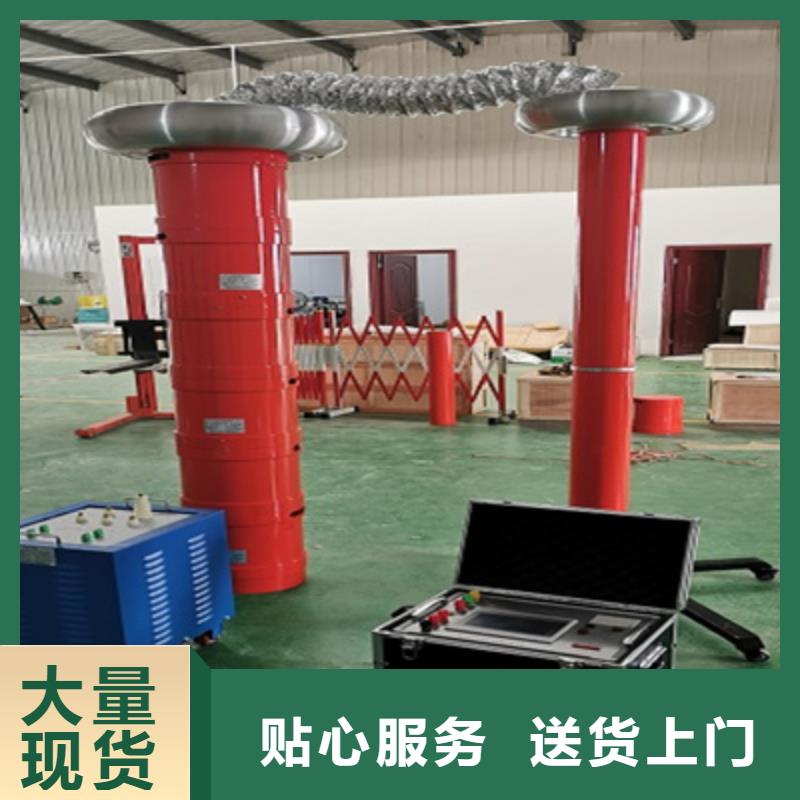

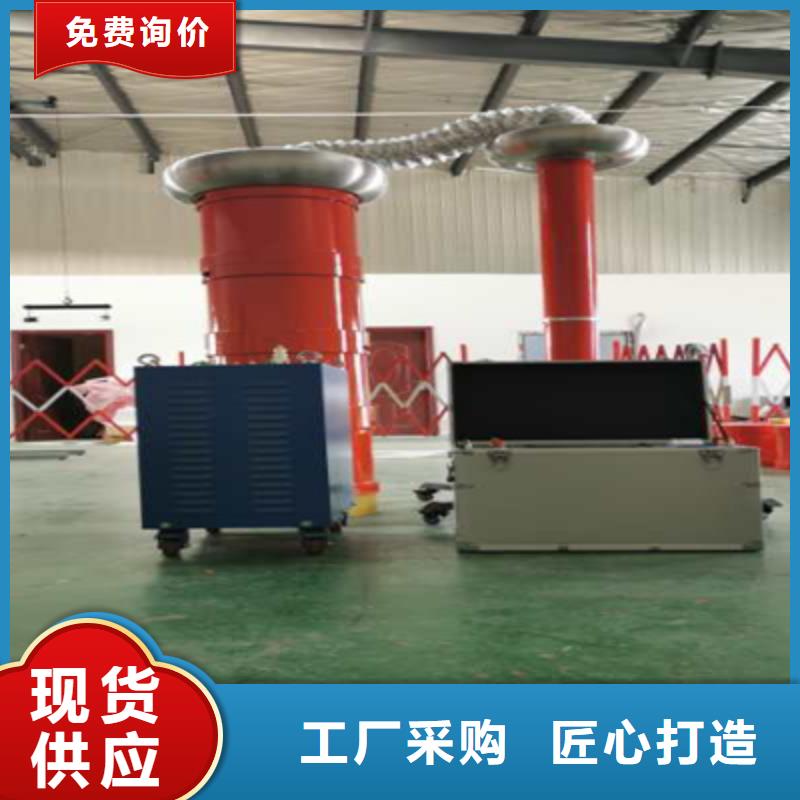

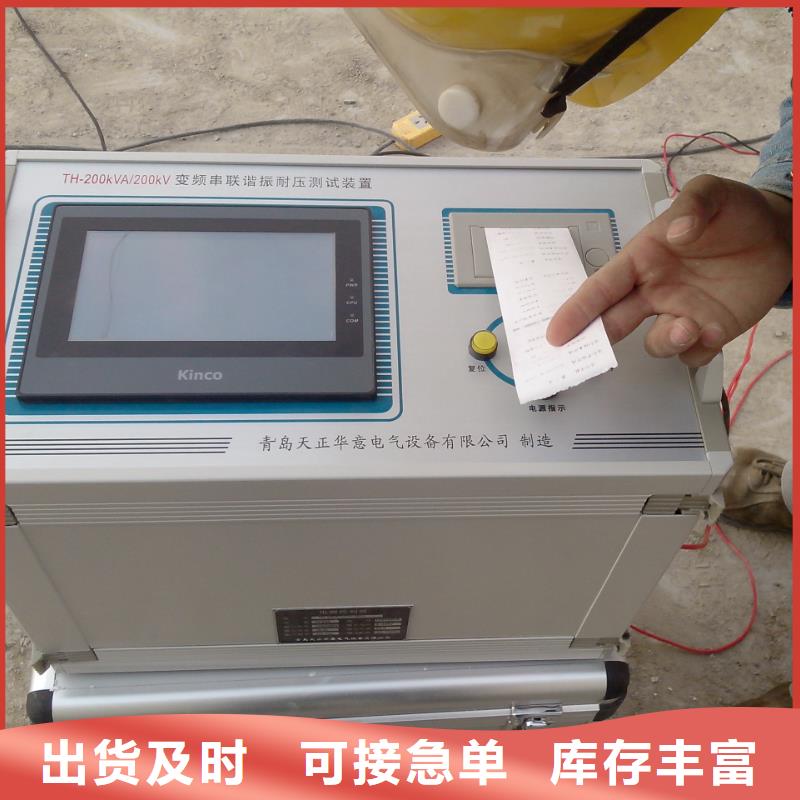

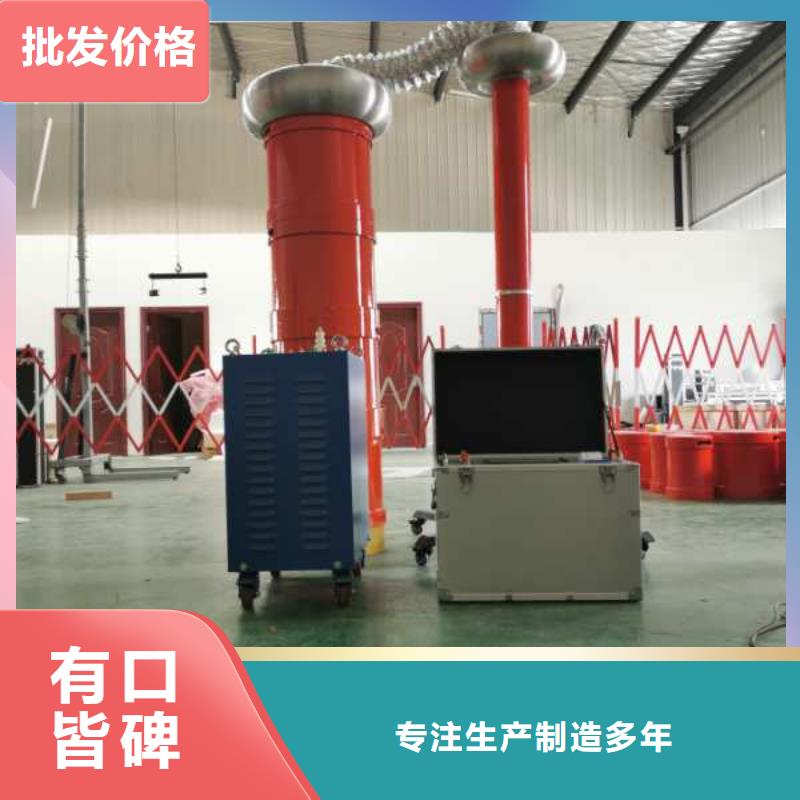

变频串联谐振耐压装置TH--21840kVA/260kV变频串联谐振试验装置一、被试品对象及试验要求1、220kV/2500mm2电缆7.5km的交流耐压试验，电容量≤1.74uF，试验频率30-300Hz，试验电压216kV，试验时间60min。二、工作环境1.环境温度：－100C–500C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；三、装置主要技术参数及功能1.额定容量：21840kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：260kV；4.额定电流：74A；5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094　《电力变压器》GB50150-2016　《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》GB2900　《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定设计四节电抗器，则单节电抗器为5460kVA/260kV/21A/48H，装置总容量为21840kVA。1、220kV/2500mm2电缆7.5km的交流耐压试验，电容量≤1.74uF，试验频率30-300Hz，试验电压216kV，试验时间60min。使用电抗器五节并联，则L＝48/4＝12H ，则：试验频率：f＝1/2π√LC＝1/(2×3.14×√12×1.74×10-6)＝34.83Hz试验电流：I＝2πfCU试 ＝2π×34.83×1.74×10-6×216×103＝82.25A。装置容量定为21840kVA/260kV，分四节电抗器，电抗器单节为5460kVA/260kV/21A/48H，使用电抗器串并联能满足上述被试品的试验要求。

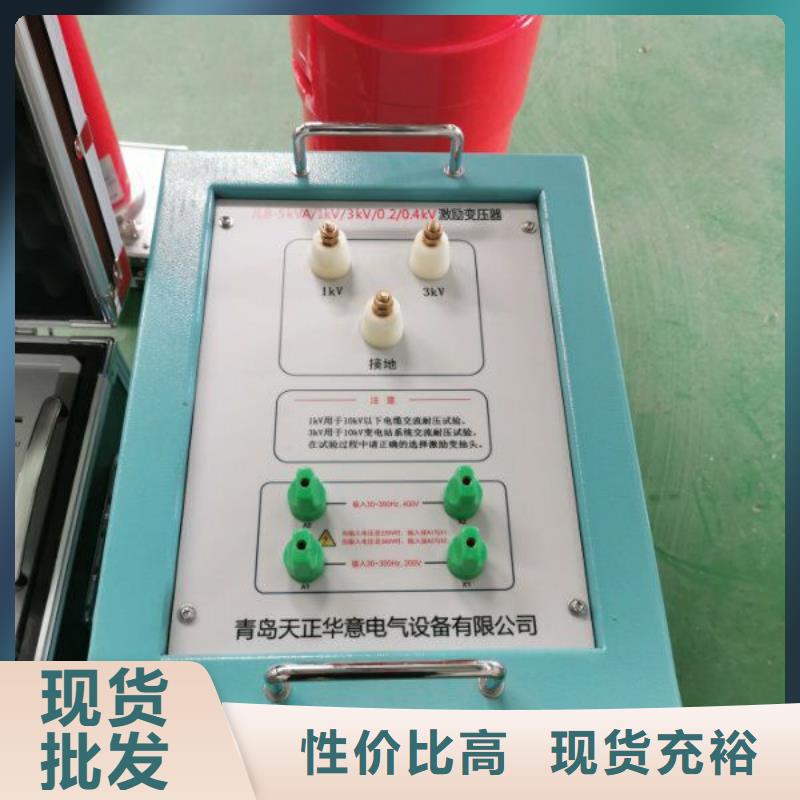

变频串联谐振耐压装置常见故障排除5.1通用注意事项1.本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。2.操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的作业规程。3.为了保证试验的正确，除必须熟悉本产品说明书外，还必须严格按有关标准和规程进行试验操作。4.各联接线不能接错，否则可导致试验装置损坏5.本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作。5.2常见故障原因及排除1.风扇不能启动：急停、故障保护、失谐保护后，没有按“故障复位”；2）内部温度过高，功率元件热保护；排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！2.自动调谐不能完成，找不到谐振点：现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点原因：回路接地不好，试验回路接线错误，装置某一仪器开路排除方法：1）检查接地装置可靠，接地连接线是否有断开点；检查励磁变压器的高低压线圈的通断；（低压绕组阻值两组A1X1和A2X2；高压绕组阻值每个输出端对高压尾）检查每一只电抗器的通断；(每个绕组阻值)4）检查分压器的信号线的通断；（电容量）5）检查分压器的高低压电容臂的通断；（1孔对芯，2孔对外壳分别导通；1孔对2孔断开）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！3 不能升压到试验电压现象：调谐曲线是一条直线，有较低的尖峰；试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；原因：1）电抗器与试品电容量不匹配，没有准确找到谐振点；2）试品损耗较高，系统Q值太低；3）励磁变压器高压输出电压较低；4）高压连接线过长或没有采用高压放晕线排除方法：1）将补偿电容器并接入试验回路，加大回路电容量；尽可能将多只电抗器串联，提高回路电感量；3）提高励磁变压器的输出电压；4）干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；5） 一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。如果全部处理完后，依然不能解决问题，请和厂家联系，不可拆卸仪器！
