HY5CX-51/134高压避雷器

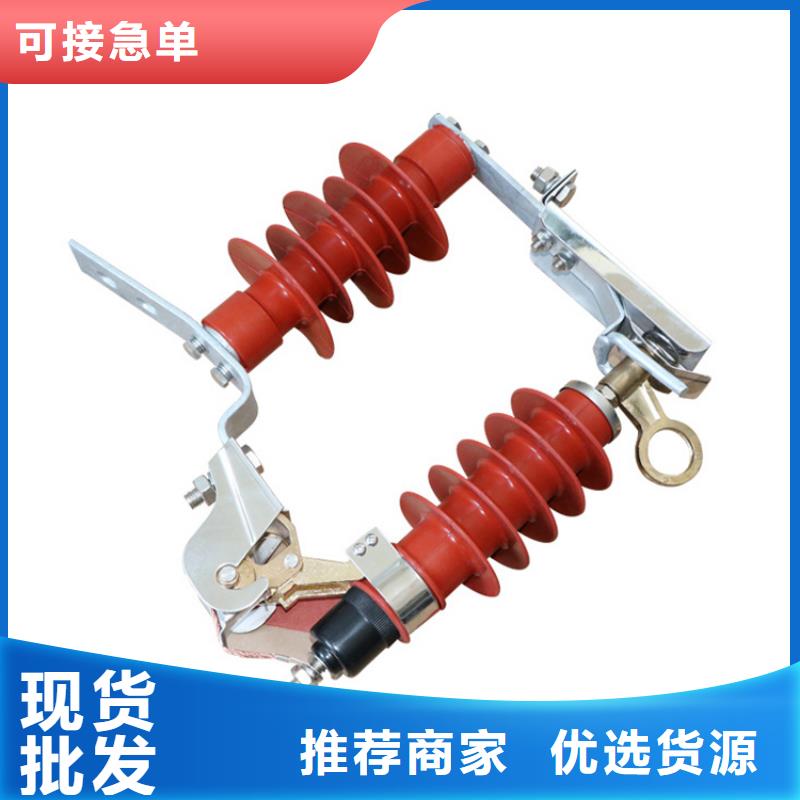

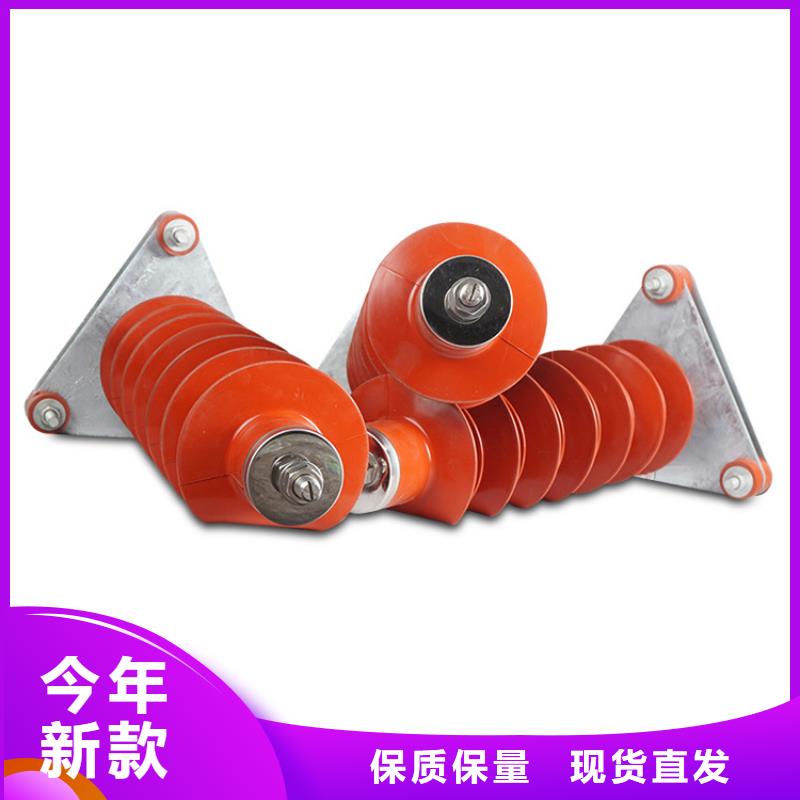

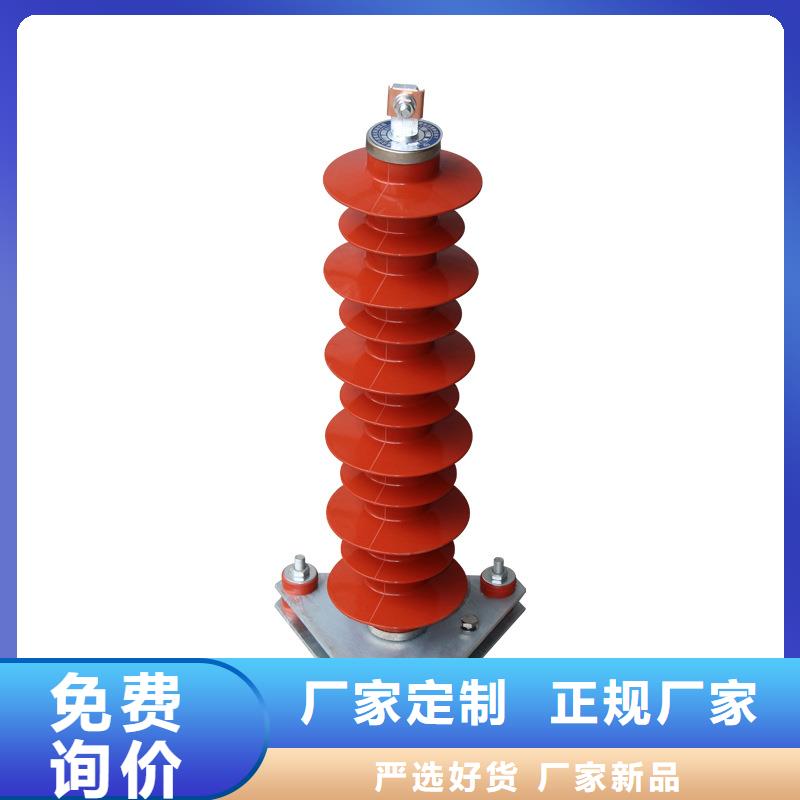

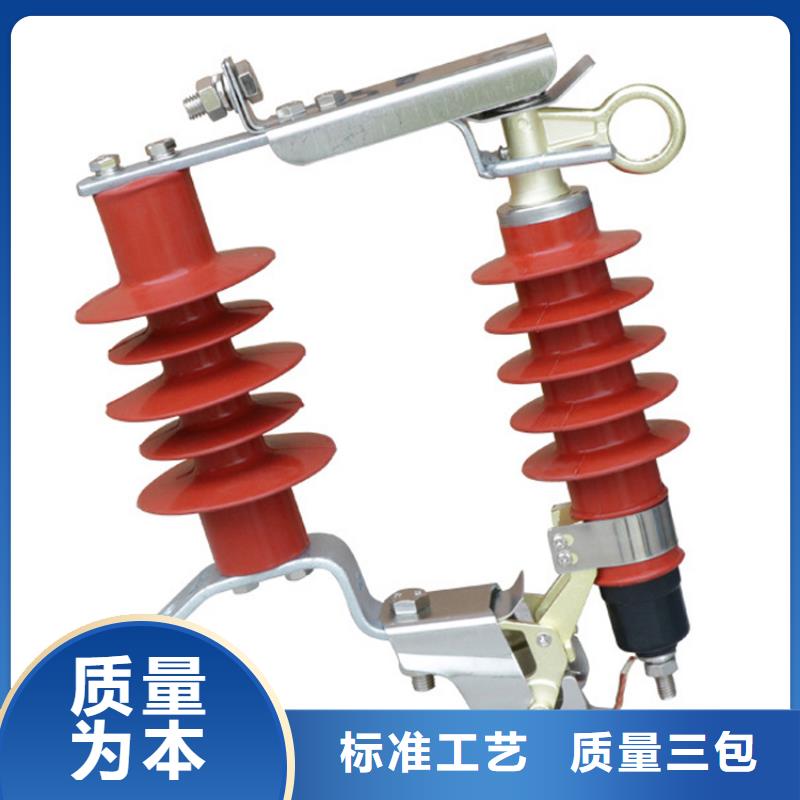

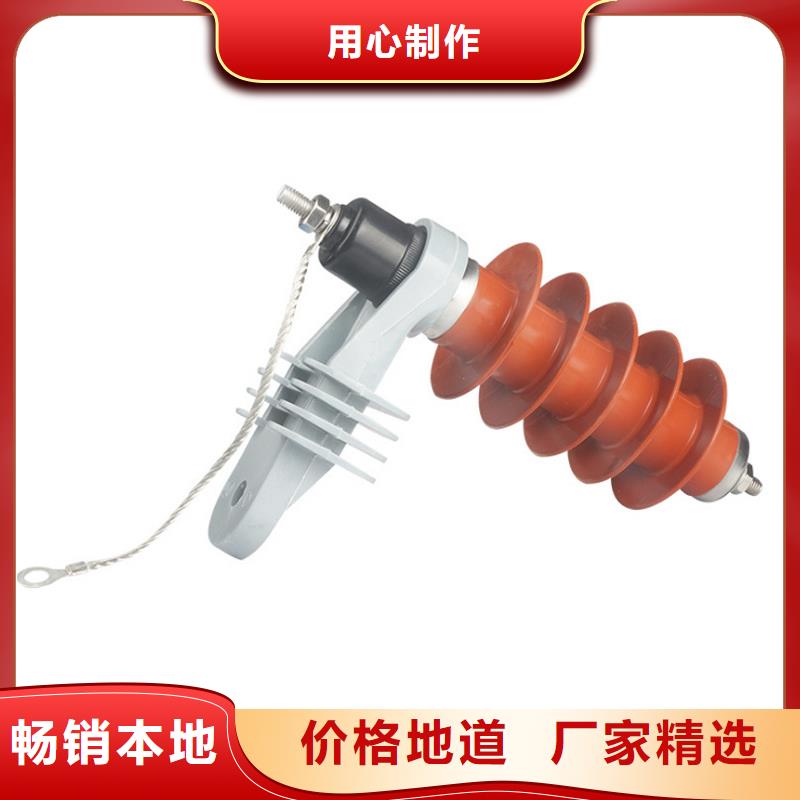

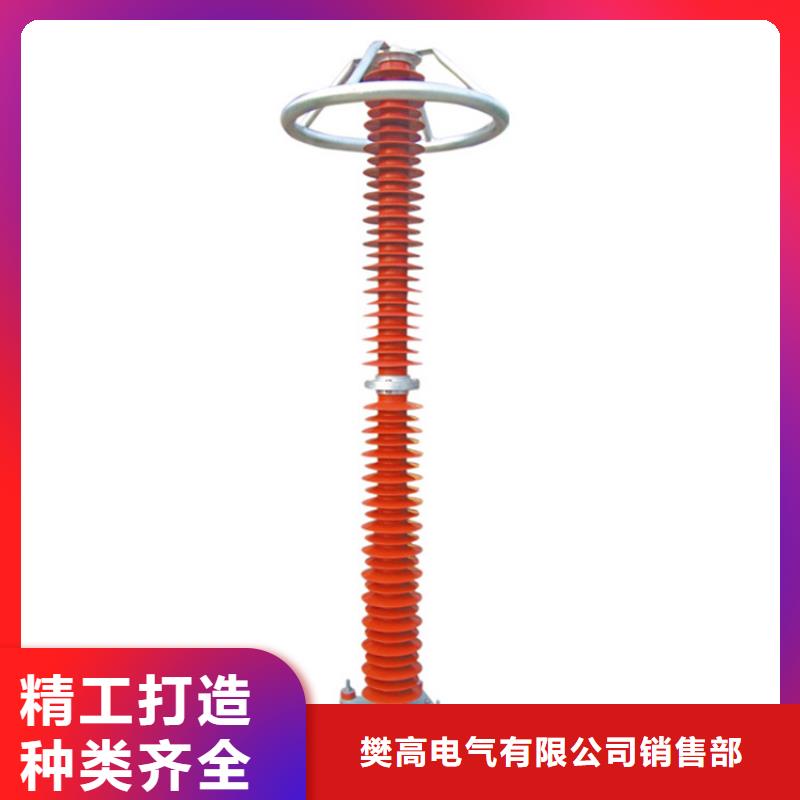

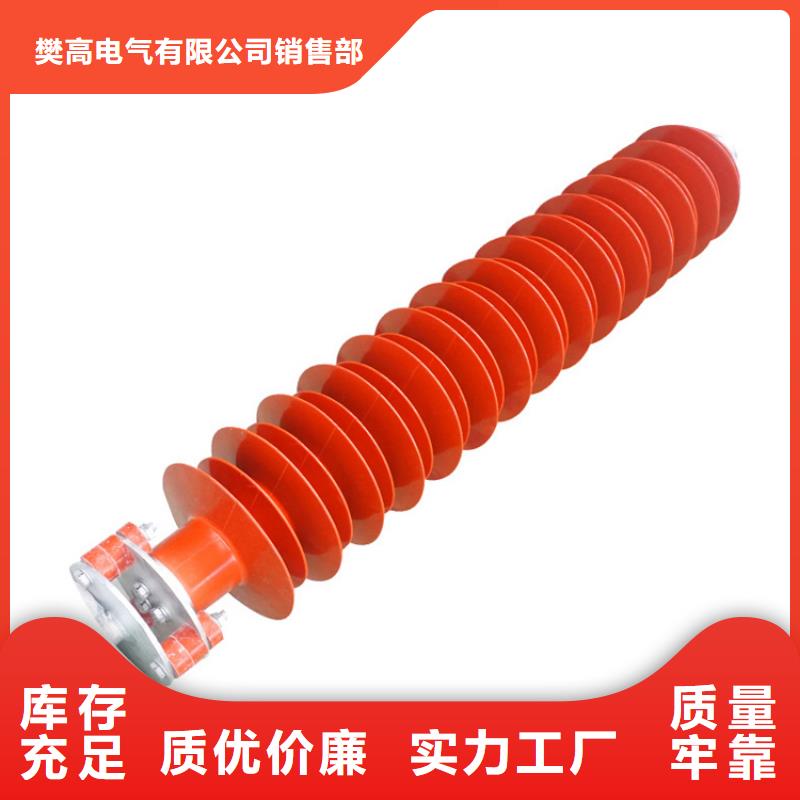

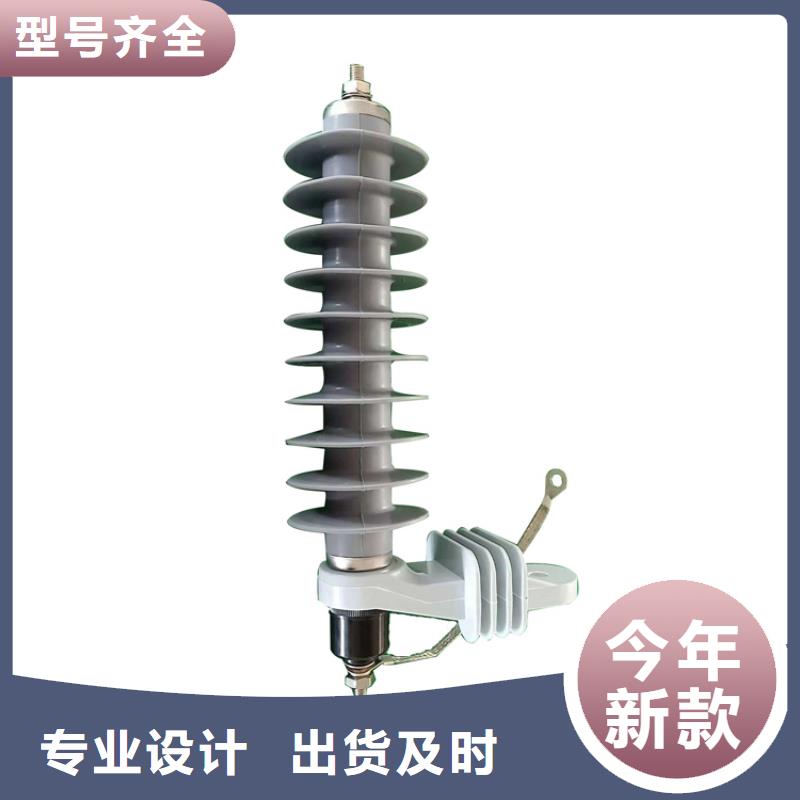

避雷器有时也称为过电压保护器，过电压限制器。如图1所示就是一个避雷器。交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半＜br /＞ 导体器件等过电压保护。交流无间隙金属氧化物避雷器具有优异的非线性伏?安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点 避雷器在正常系统工作电压下，呈现高电阻状态，仅有安级电流通过。在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压避雷器分为很多种，有金属氧化物避雷器，线路型金属氧化物避雷器＜br /＞ ，无间隙线路型金属氧化物避雷器，全绝缘复合外套金属氧化物避雷器，可卸式避雷器。避雷器的主要类型有管型避雷器、阀型避雷器和氧化锌避雷器等。每种类型避雷器的主要工作原理是不同的，但是它们的工作实质是相同的，都是为了保护通线缆和通设备不受损害。管型避雷器管型避雷器实际是一种具有较高熄弧能力的保护间隙，它由两个串联间隙组成，一个间隙在大气中，称为外间隙，它的任务就是隔离工作电压，避免产气管＜br /＞ 被流经管子的工频泄露电流所烧坏；另一个装设在气管内，称为内间隙或者灭弧间隙，管型避雷器的灭弧能力与工频续流的大小有关。这是一种保护间隙型避雷器，大多用在供电线路上作避雷保护。阀型避雷器阀型避雷器由火花间隙及阀片电阻组成，阀片电阻的制作材料是特种碳化硅。利用碳化硅制作的发片电阻可以有效地防止雷电和高电压，对设备进行保护。当有雷电高电压时，火花间隙被击穿，阀片电阻的电阻值下降，将雷电流引入大地＜br /＞ ，这就保护了线缆或电气设备免受雷电流的危害。在正常的情况下，火花间隙是不会被击穿的，阀片电阻的电阻值较高，不会影响通线路的正常通。

也许人们认为避雷针是指其能够让被保护物体避免雷击，其实恰恰相反，避雷针是“引雷”上身。避雷针由接闪器、引下线和接地体组成。接闪器是指直接截受雷击的避雷针的针头、避雷线、避雷带、避雷网，以及用作接闪的金属屋面和技术构件。引下线是指连接接闪器与接地体的金属导体。接地体是指埋入土壤中或混凝土基础中作散流用的导体。
避雷针的保护范围   可能我们经常会听到一句话“避雷针下区，一点五倍针高度。”这就说明避雷针保护范围的大小与它的高度有关，一定高度的避雷针下面有一个区，其保护半径为避雷针高度的1.5倍，即r=1.5hr：避雷针在地面上的保护半径，m；h：避雷针的高度，m。 对于大范围的保护单只避雷针无法保护时需采用双针或多针保护。实例:有一个单只避雷针的高度为20m，求在地面
上的保护半径是多少？解：保护半径为     r=1.5h=1.5×20=30m答：地面保护半径是30m上述是我公司整理的有关避雷针的工作原理和避雷针的保护范围，可能内容还不够完善，如果你还有避雷针的问题不了解，也可打咨询我公司。我公司将会全心全意为您服务。经常有电气从业人员在上搜索：避雷装置的种类有哪四大类型，今年我们就来详细讲解下，避雷装置的种类有要分为接闪器、电源避雷器
、号型避雷器、天馈线避雷器四大类，具体起什么作用，我们下面详细介绍下：   1、接闪器。接闪器就是专门用来接收直接雷击（雷闪）的金属物体。一般有三种形式:避雷针、避雷带和避雷网,它位于建筑物的顶部,其作用是引雷或叫截获闪电,即把雷电流引下。   2、电源避雷器。电源防雷器是浪涌保护器中常用的一种，主要是针对电源系统所选用的浪涌保护。其主要作用是防止雷电和其他内部过电压侵入设备造
成损坏。   3、号型避雷器。号型避雷是浪涌保护器的一种，其主要作用是将被保护线路接入等电位系统中，并迅速对大地释放因雷击引起的高压脉冲能量，降低各接口间的电位差，起到保护用户设备的作用。   4、天馈线避雷器。天馈线避雷器适用于GSM移动、PHS小灵通、接收机、对讲机等开馈线路、射频线路雷电及电涌的防护。具有输出残压极低，可有效保护接收设备，对从天馈线感应而来的雷电高压脉冲具有防
御功能。为防止避雷器产品具有可靠的保护效果，不仅要有合理的设计和正确的施工、还要建立保养与检查的制度。其内容如下：    1、对于重要工程，应在每年雷雨季节之前作定期检查，对于一般工程应该每两个检修一次。遇到特殊情况要随时进行检查，这里要强调的是化工腐蚀性大的工厂尤其重要。    2、检查是否有由于建筑物本身变形或由于维修建筑物使避雷器设施保护情况发生变化。    3、检查各处
