(2)对计算的实际转移电流校验

1)熔断器的额定小开断电流≤计算实际转移电流

2)当变压器二次侧端子直接短路时,将使得一次侧产生严酷的TRV值,组合电器中负荷开关不具有开断这种故障的能力,因此,必须由熔断器单独将此故障开断,而不能把开断电流的任务转移到负荷开关上。为了组合电器中负荷开关的使用,计算的实际转移电流校验还应满足小于变压器二次侧直接短路时一次侧故障电流。

(3)组合电器中熔断器选择时需注意问题

1)高压熔断器应能承受变压器励磁涌流0.1s,并且熔断件弧前时间一电流特性在该点上留有20%选择性的距离;

2)熔断器的工作电流受环境温度影响较大,熔断器要考虑降容使用;

3)组合电器中高压熔断器与低压熔断器上下级配合问题。

下表是施耐德公司给出了不同容量变压器在不同电压等级时高压熔断器的选择表。从表中可知10kV侧400kVA变压器的保护,可选择额定值50A的Fusarc CF熔断器。




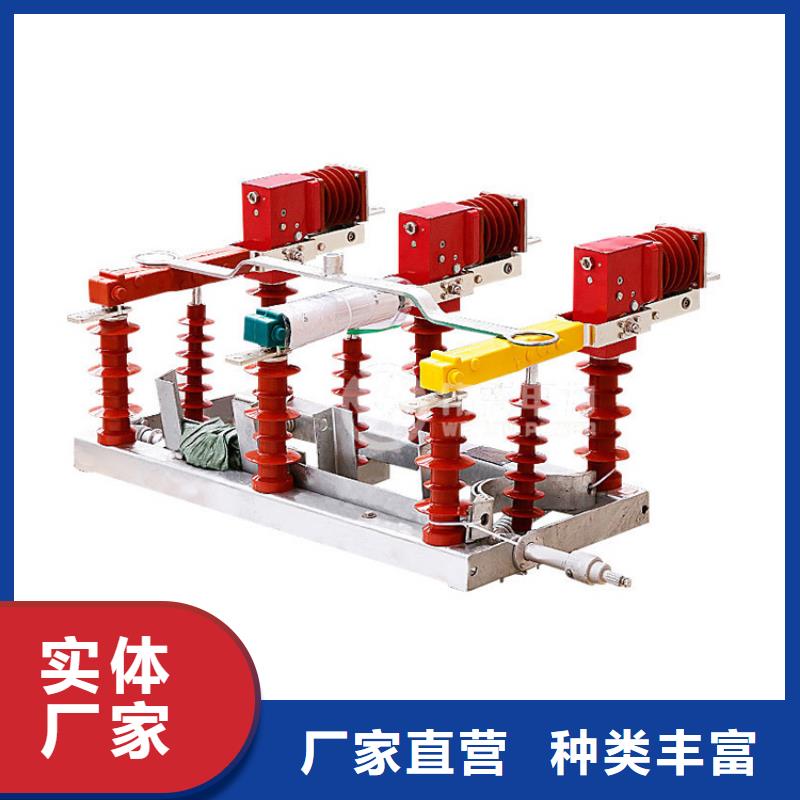

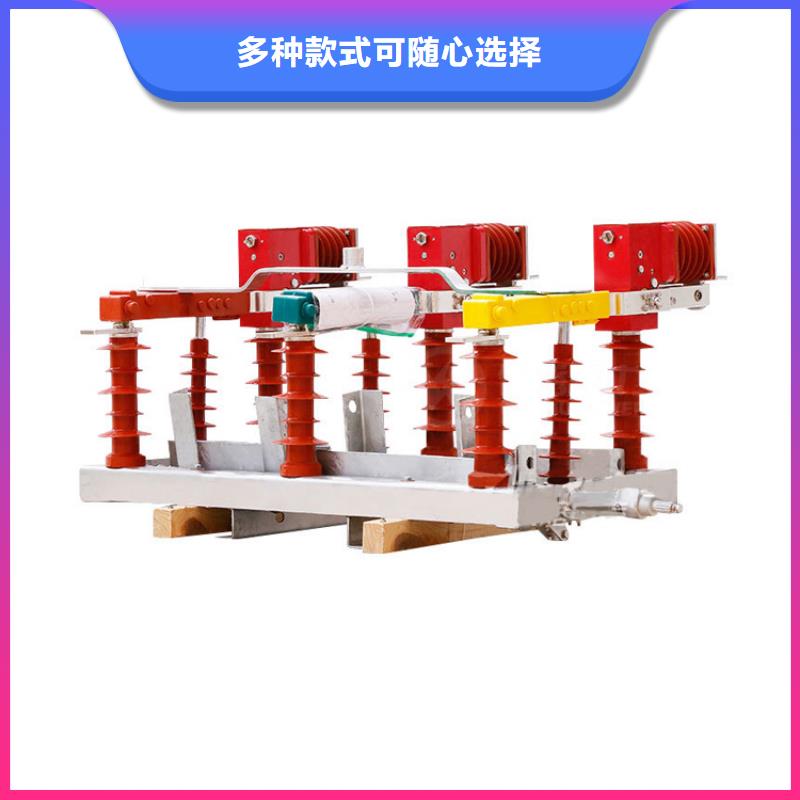

? VZF(R)-12型系列中置固封移开式真空负荷开关一熔断器组合电器(以下简称真空开关),是根据独特的设计概念并结合市场需求而研发的 一代真空开关设备,它广泛应用于户内铠装式空气绝缘开关柜中。它符合GB3804-2004GB16926-1997等标准的规定。在正常使用条件下,只要在真空开关的技术参数范围内,它就可以保证、可靠地运行于相应电压等级的电网中。



例:VZF(R)-12/T160-50-AC220-275-210即表示订购一台配套800MM柜宽的组合电器,其额定电流为160A,短路开断电流50KA,极间距275MM。


http://imgs.lieng.cn/1545356110627524.png 工作原理

? VZF(R)-12型系列真空开关,通过“固封极柱”方式,把限流熔断器和真空灭弧室有机地结合在一起,构成一个串联回路,由真空开关本体(真空灭弧室)承担关合和开断各种负荷电流及过载电流(或相应的短路电流);由限流熔断器承担短路电流的开断。

? VZF(R)-12型系列真空负荷开关组合电器的工作原理示意图:


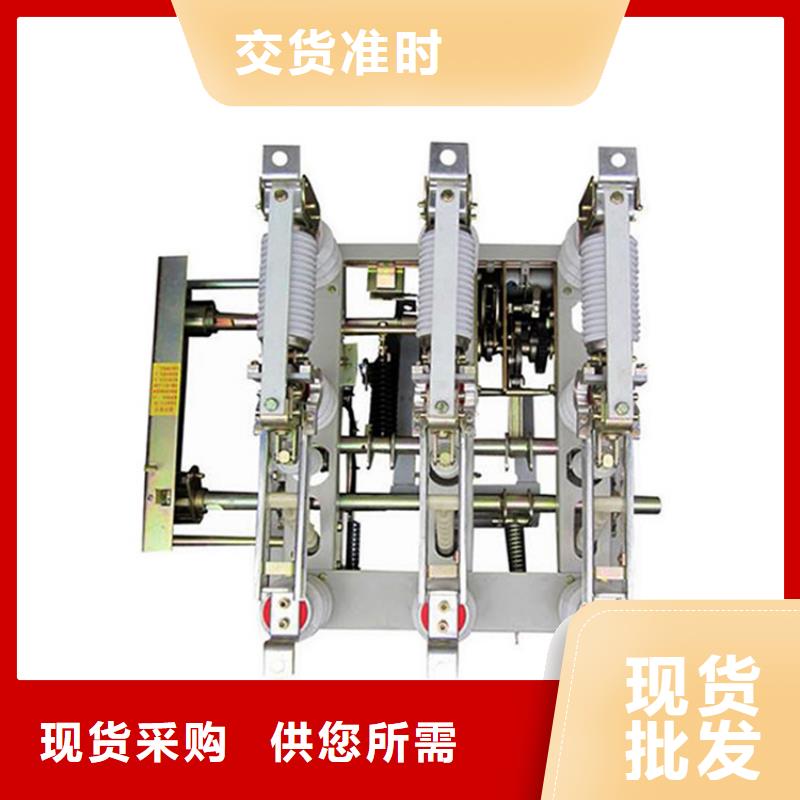

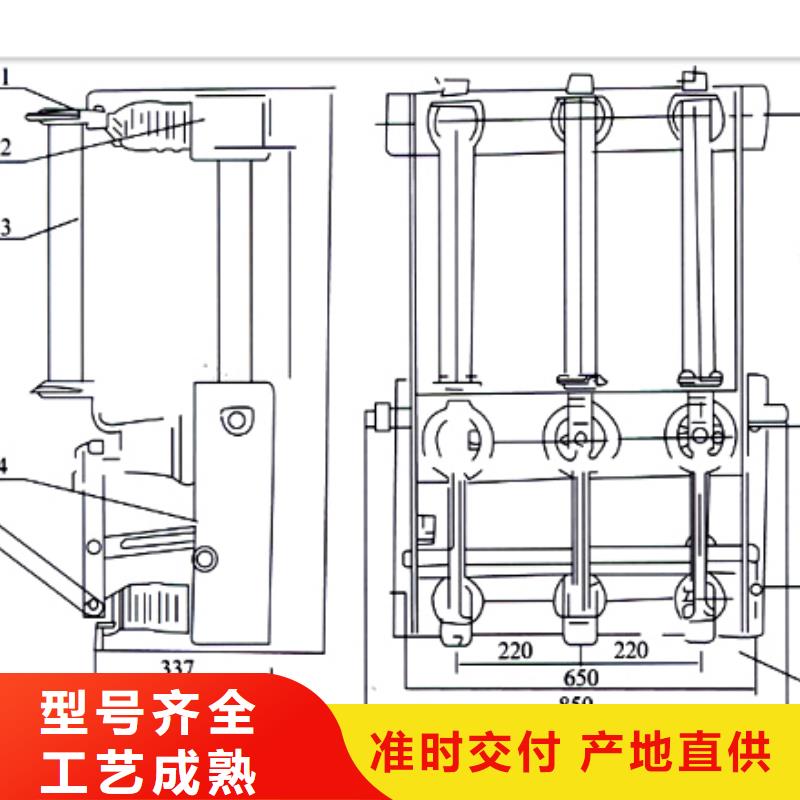

http://imgs.lieng.cn/1545356110627524.png 结构说明

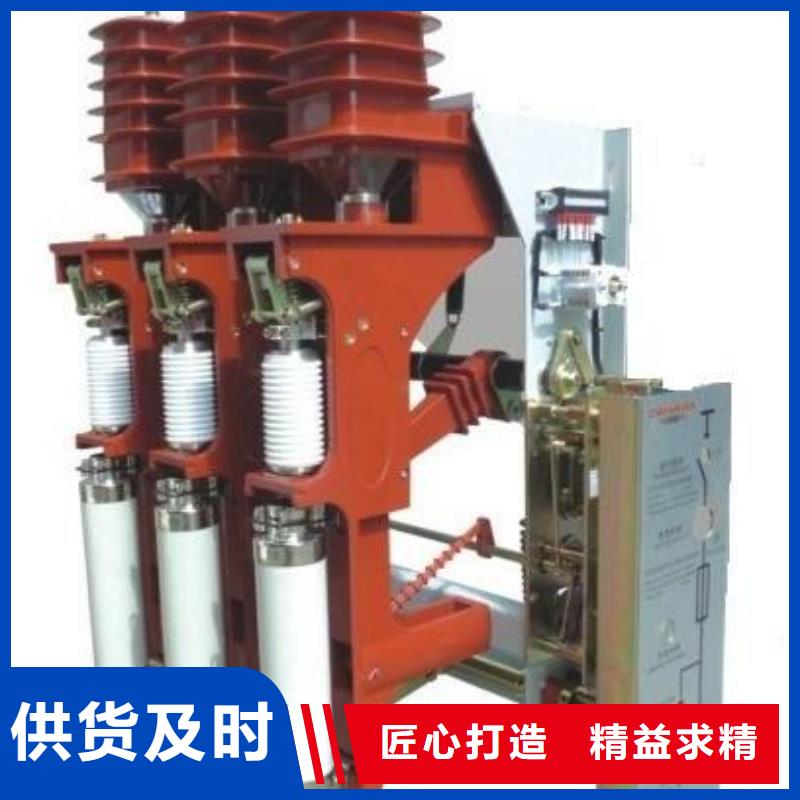

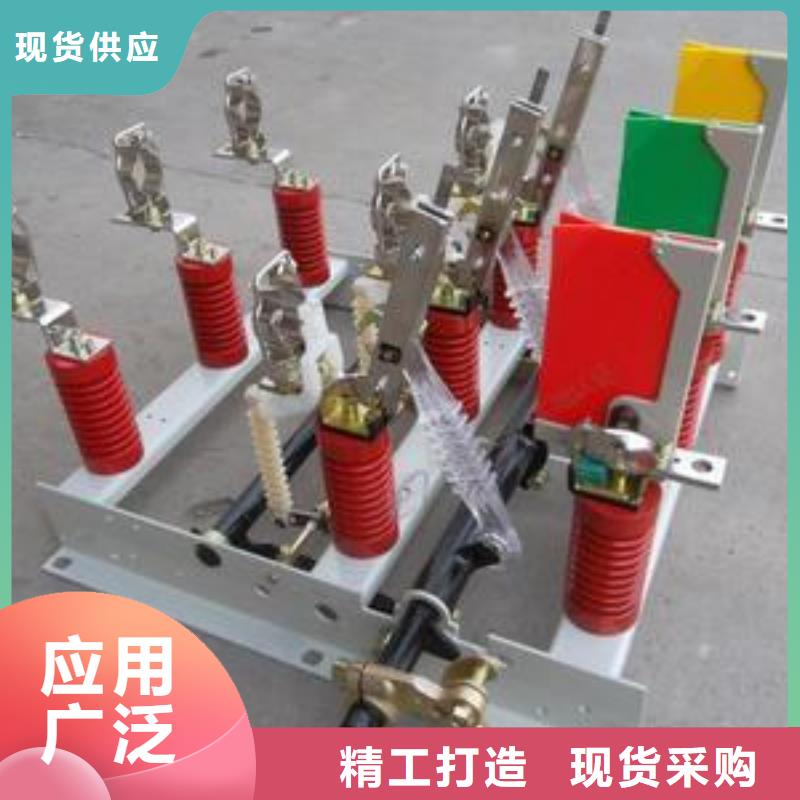

? VZF(R)-12型真空开关采用极柱与操动机构前后布置成一体的形式,使传动环节简化,机构的输出特性更吻合真空开关要求的负载特性,降低了能耗,提高了机械可靠性。

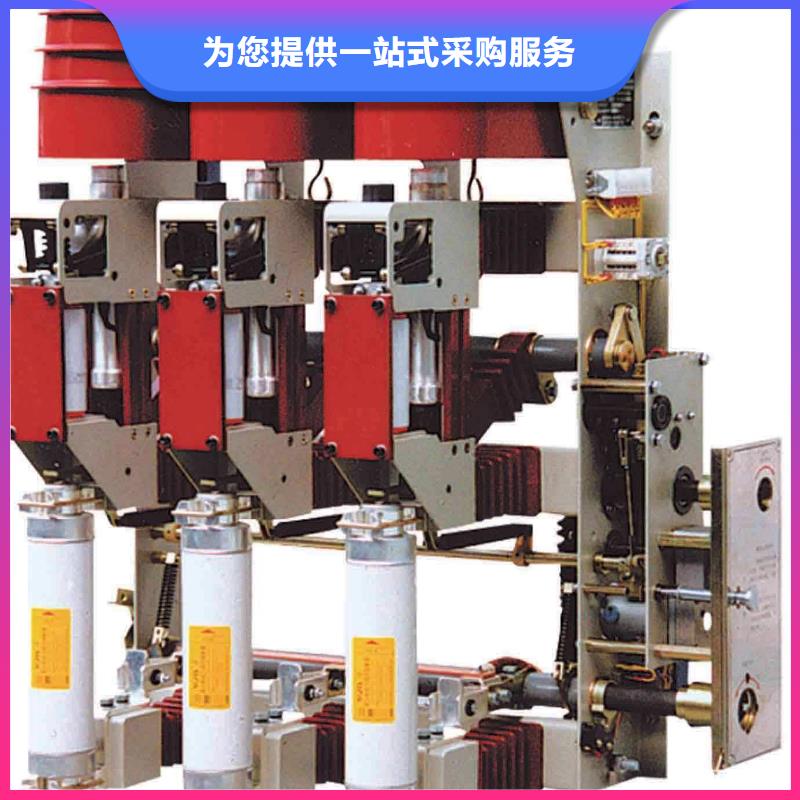

? VZF(R)-12型真空开关三相极柱部分是通过自动压力凝胶工艺(APG),将真空灭弧室及接线端子等零部件固封在环氧树脂内,形成“T”型极柱。极柱结构避免了粉尘,湿度对真空灭弧室外绝缘的影响,并减少了真空开关的调整环节及灭弧室外壳的污染,提高了可靠性;三相熔断器安装在“T”型极柱顶部,其结构设计充分考虑真空开关在中置式开关柜内的电场分布,极大地降低了感性元件对柜体耐压实验的不利影响,提高了柜体成套产品的绝缘强度。(在施工现场没有高压熔断器替代部件时仍然可以对成套产品进行绝缘强度实验)。



负荷开关-限流熔断器组合电器保护变压器特性好,但只有两者配合好才能有效。
  a区域为工作电流范围。I>InK,InK为组合电器的额定电流。它小于熔断器的额定电流InHH,这是由于熔断器安装时的温度状况及热损耗消散受限制,使组合电器不能承受熔断器的全部电流。组合电器的额定电流开断由负荷开关单独完成。负荷开关三相同时开断,三相同时熄弧。
  b区域为过负荷范围InHH<I<3InHH,在此范围内,熔断器承受超过额定电流的过电流。约从2InHH起,熔体动作,但熔断器尚不能熄弧,熔断器的撞击器触发,使负荷开关动作,三相开断并熄弧。在这里,熔体动作的含义是所有熔体至少在一处开断。这就是说,在过负荷范围内,由负荷开关三相开断并熄弧。
  c区域为转移电流ITC范围约从3InHH起,熔断器动作后亦可熄弧。在三相电路中,三相熔断器中一相首先动作,触发撞击器并熄弧。负荷开关熄灭另两相中的电流,其他两相熔断器可能也动作,但负荷开关有时动作更快,因此,在转移电流区域,熔断器与负荷开关配合共同完成开断任务。转移电流是负荷开关在各自功率因数下,所能开断的 电流,它介于5InHH(小型熔断器)~1.5InHH(大型熔断器)之间。
  d区域为限流范围,当故障电流更大时(约从20InHH),熔断器在电流的 个半波就已经动作,并将故障电流的峰值限制到它的允通电流值ID。这是熔断器熄灭大于转移电流ITC的电流,负荷开关在撞击器作用下虽动作,但不开断电流。
  因此,只有负荷开关与熔断器配合得当,组成的组合电器就能够开断:负荷开关额定开断电流的任何负载电流;组合电器额定短路开断电流的任何过电流。这就是说,负荷开关加熔断器能承担工作电流和全短路电路之间的开断任务。
  
