别再等待了，仅仅一分钟，就能通过我们的绝缘手套靴耐压装置2025已更新(今日/更新)产品视频探索到无数令人心动的细节和亮点。
以下是:绝缘手套靴耐压装置2025已更新(今日/更新)的图文介绍

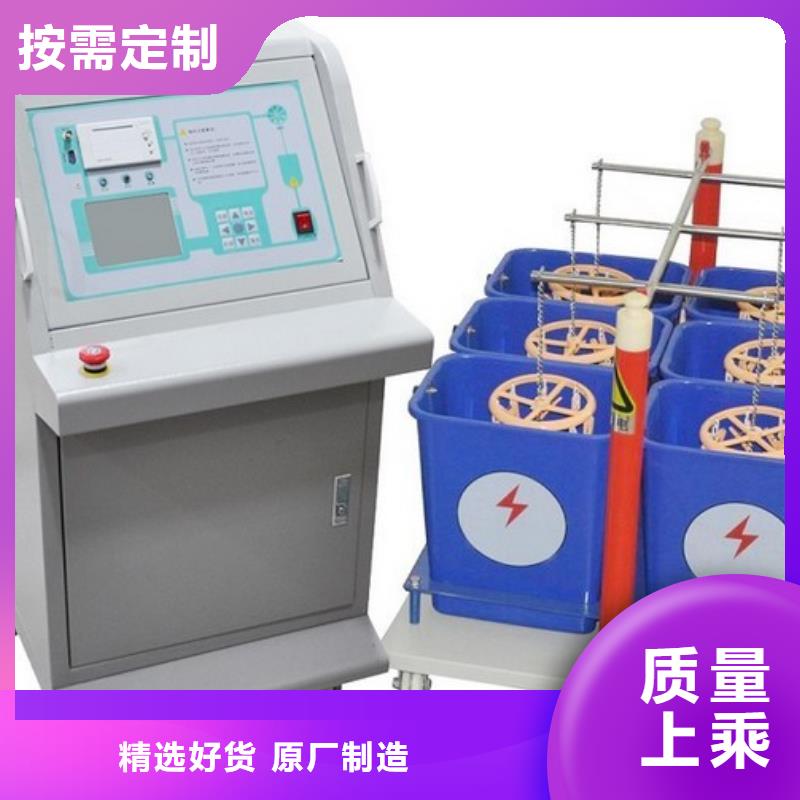

绝缘鞋手套耐压装置1.主要功能与技术参数1.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯，使操作台与高压系统彻底隔离，确保试验人员。2.1.5全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器，便于操作。2.1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果，随时查阅。2.1.11实时日历时钟功能。1.2技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V） 电压测量误差：＜±（0.5％U＋0.02％Umax）,其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）,其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）,其中I为示值泄漏电流分辨率：0.01 mA数显计时
绝缘鞋手套耐压装置 配套使用方法1、使用前根据图 2 将绝缘撑(3)安装在移动托架(1)上,再将电极杆支撑(4)两端插入绝缘撑杆(3)内,将电极杆依次装在电极支撑内。2、手套（绝缘靴）内盛水不能高于手套（绝缘靴）口以下 5CM, 并确保手套（绝缘靴）露出水面的部分干燥清洁,然后将高压电极置于手套（绝缘靴）内并将手套（绝缘靴）夹好。3、用 35kV 高压电缆将手套（绝缘靴）试验车上的高压输入螺母与手套（绝缘靴）试验台的高压出线口相连。用航插线将盛水槽 1-6 上的泄漏测量接线端与手套（绝缘靴）试验台上的接线端 X1-X6 一一对应相连。4、检查总电源是否与输入电源一致(-220V 50Hz),设定好电流继电器动作值,同时设点好时间继电器的动作值,合上空开,电源指示灯亮,调压器的手轮置于零位时,零位指示灯亮,此时可送电操作。送电之前一定要查地线是否接得牢靠，否则有危险。5、按下复位按钮使故障指示灯灭.按下送电按钮,主接触器工作,调压器受电,电源指示灯灭、送电指示灯亮。6、顺时针旋转调压器手轮，声光报警停止，注视电压表、毫安表的指示，以每秒小于 3kV 的升压速度升压，当升到所需要电压值时，按下计时按钮，并密切关注试验品情况。7、在试验过程中，如果泄漏电流大于规定值、试验品被击穿，电流继电器动作，调压器自动断电，泄漏电流超标或被击穿的手套（绝缘靴）对应指示灯亮，切断电源，取下泄漏电流超标或被击穿的手套（绝缘靴），然后再升压操作，达到规定电压及耐压时间并且泄漏电流不大于规定值时，声光报警，说明产品合格，否则试验品不合格。8、整个试验过程结束后,应切断电源,拆卸手套（绝缘靴）, 换第二批,重复上述方法进行试验。
天正华意电气设备有限公司(临汾分公司)始终坚持“诚信为根，共同成长”的发展观，十余年的勤奋与执着树立起了良好的企业形象和行业口碑，现已拥有一支技术力量雄厚、技能过硬、懂市场爱客户的 微机继电保护测试仪人才队伍，能随时随地为客户提供更多面、更便捷的服务，与全国各地诸多 微机继电保护测试仪客户建立了长期友好的合作关系。
绝缘鞋手套耐压装置测试绝缘手套■测试前准备工作：·把六只绝缘靴专用盘形容器放于绝缘板上，加入一半水，放在六个工位上，注意底部和绝缘板上的螺丝接触好。·将六只绝缘手套专用桶形容器放入六只盘形容器中，在桶形容器中倒入一半水，在绝缘手套中倒入水，不装水的高度不小于9厘米。将绝缘手套放入桶形容器中，绝缘手套内外水平面基本呈相同高度，露出水面部分应该擦干。·将六根导电杆穿过方电导管，与绝缘手套中的水相接触。■测试绝缘手套：·按下控制电源旋钮，接通控制电源。·操作人员离开机体，用遥控器进行操作。·先按下“A”键，高压表的数值在增大，仪器箱六只电流表的数值也在变大。一直按下“A”键，进行升压，升到8.0KV时，松开“A”键，（因为电机惯性的影响，应提前4～5个字松开“A”键）按下“C”键，此时定时器开始工作。如果六只绝缘手套都合格，当测试时间到达后，试验台开始自动将电压降到零。·如果其中有某个绝缘手套不合格，对应工位的仪器箱电流表数值升到保护电流值时，主回路断开，闪光报警灯亮，对应工位的指示灯J1亮。此时试验台自动降压，待零位指示灯亮后，断开控制电源。·将不合格的绝缘手套取下，按以上步骤重新进行测试。九、控制界面1．控制界面由三部分组成：打印机，液晶显示屏，操作键盘。打印机用来打印测试报告；液晶显示屏显示参数；键盘用来进行操作。键盘共有10个键位，说明键：用于数值的移位，如从十位移到个位或从个位移到十位↓键： 用于数值的增减，如从2减到1或从1增到2；同时用于不同项目的选择。（5）复位：按下后回到开机时的原始状态；（6）测试：选择不同的项目进行测试；（7）确定：对上一步项目或动作及参数进行确认。（8）备用：用于以后开发。（9）设定：对试件的测试电压、泄漏电流及试验时间进行设置；（10）打印：测试完成后，打印出测试报告；
