不容错过的变压器变形测试仪品质保证视频展示！产品特点一目了然，为您的购买决策提供坚实依据。
以下是:变压器变形测试仪品质保证的图文介绍
天正华意电气设备(临夏市分公司)是专业经营 微机继电保护测试仪产品的销售，服务支持为一体的公司，我们和国际国内众多生产厂家建立良好的合作关系，负责在中国市场的 微机继电保护测试仪销售和推广，为客户提供完整的工艺解决方案。我们为厂家及经销伙伴在缩短供应链，降低成本，提高产品品质，服务方面一共保障。

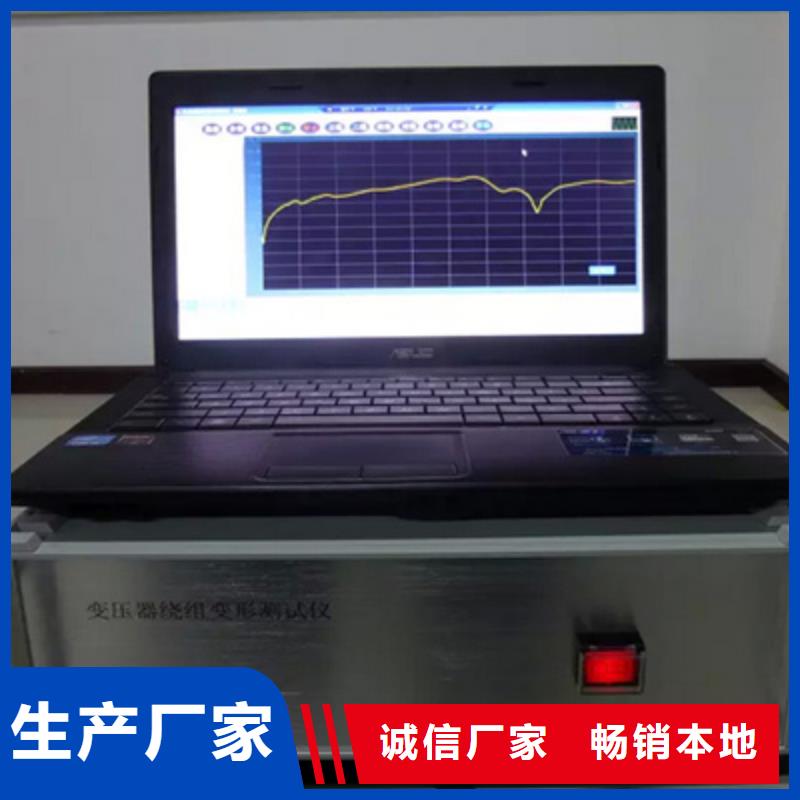

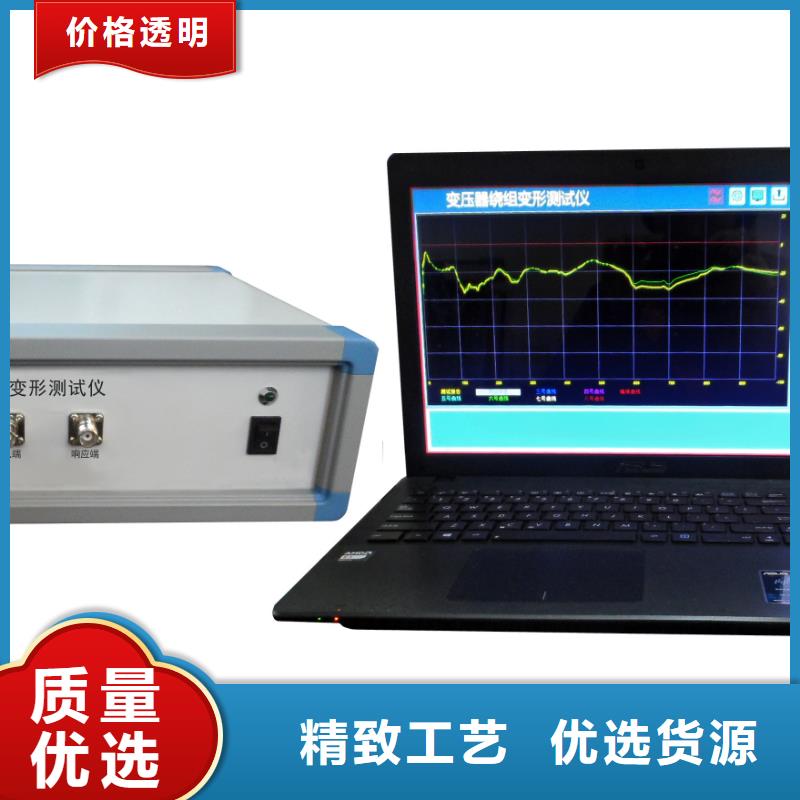

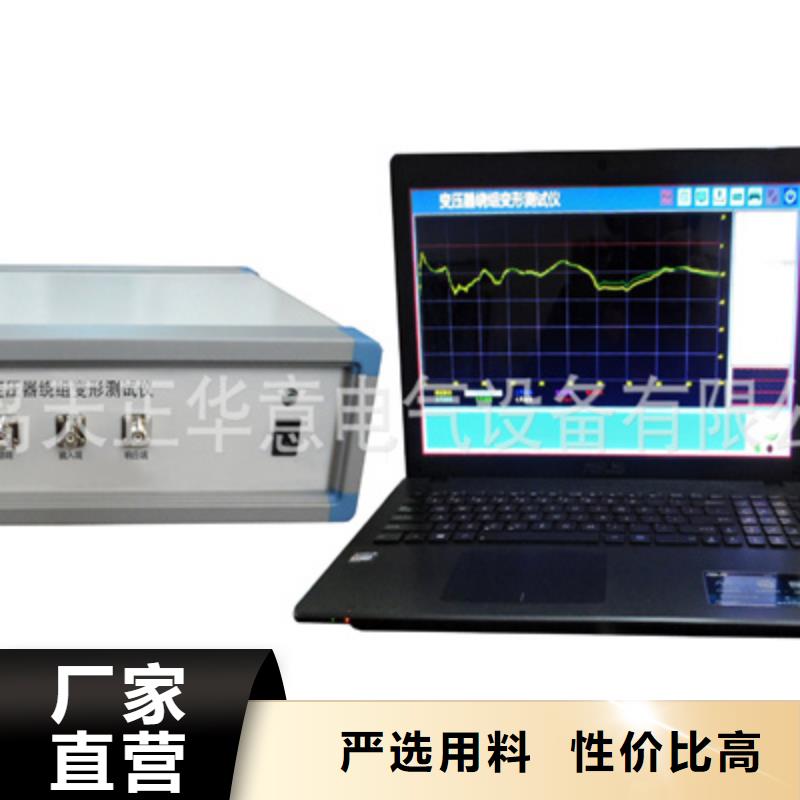

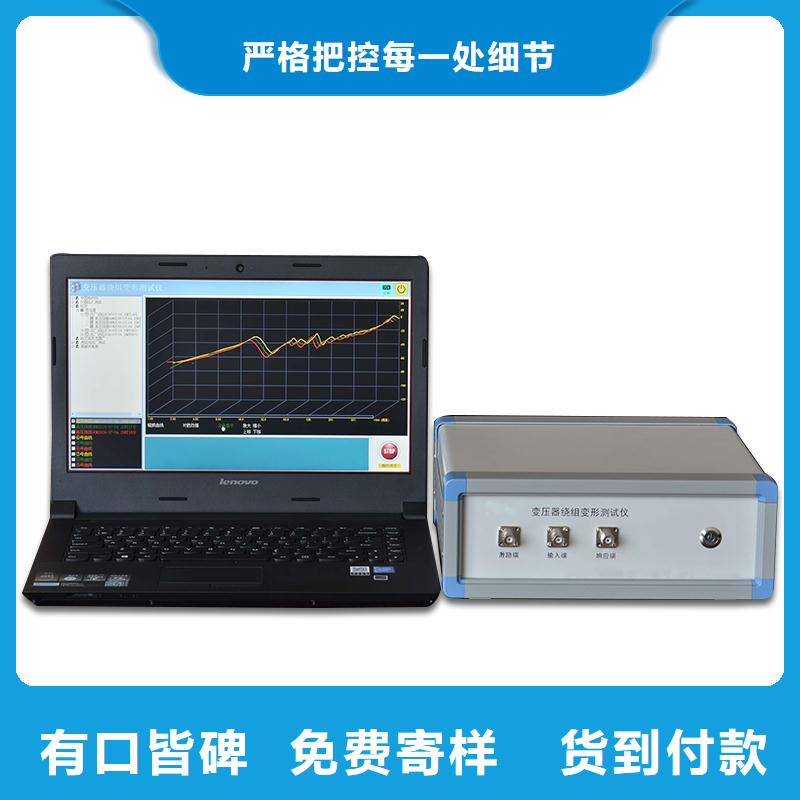

变压器绕组变形测试仪相关性分析在E区中的曲线自动分为三组，1-3为一组，4-6为一组，7-9为一组，每组曲线在组内进行相关性分析。点击“分析”，系统会在左侧弹出报告显示窗口，该窗口显示目前的测试报告内容，操作者可再次对信息进行确认和录入，点击报告显示窗上的“导出”，弹出保存对话框，可以对文件名、文件类型和保存路径进行设置。默认结果保存在D盘的“变压器绕组变形测试报告”中，文件名以“打印报告”＋“打印时间”的形式存储。点击“分析”，系统会在左侧弹出报告显示窗口，该窗口显示目前的测试报告内容，操作者可再次对信息进行确认和录入，点击报告显示窗上的“导出”，弹出保存对话框，可以对文件名、文件类型和保存路径进行设置。默认结果保存在D盘的“变压器绕组变形测试报告”中，文件名以“打印报告”＋“打印时间”的形式存储。在E区中选中的曲线自动分组，每组曲线在组内进行相关性分析。分析分为横向比较，纵向比较和两两比较，横向比较为绕组间的比较，1-2-3为一组，4-5-6为一组，7-8-9为一组。纵向比较为同绕组之间的比较，1-4-7为一组，2-5-8为一组，3-6-9为一组。两两比较为绕组成对比较，1-2，3-4，5-6，7-8分别为一组。窗口下部为报告输出的内容选择。
多年来 微机继电保护测试仪产品销售与全国各地，客户满意是天正华意电气设备(临夏市分公司)评定产品质量的好高标准，持续向客户提供满意的产品是天正华意电气设备(临夏市分公司)永无止境的追求。

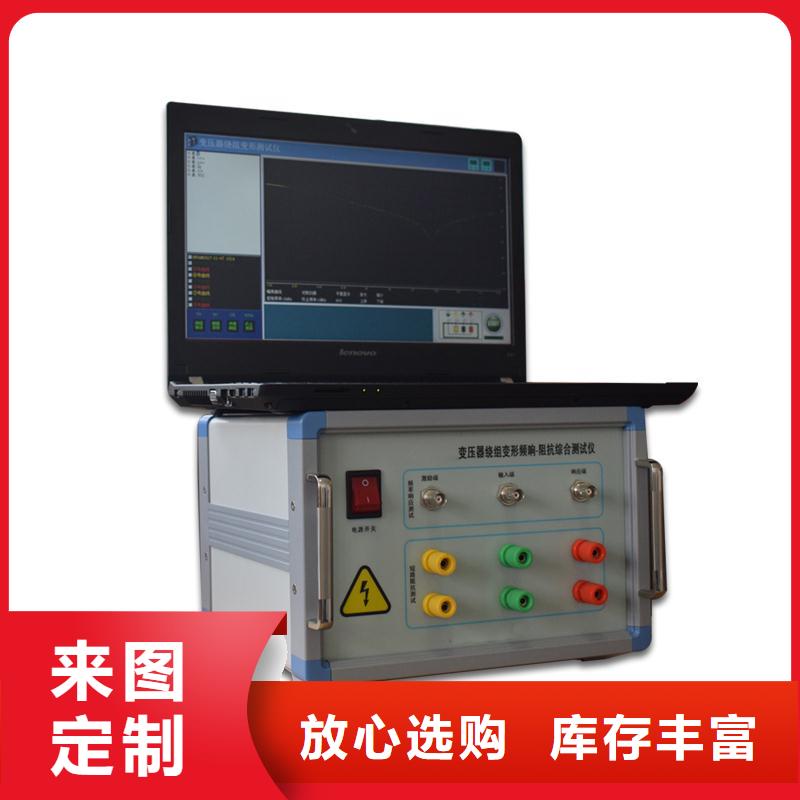

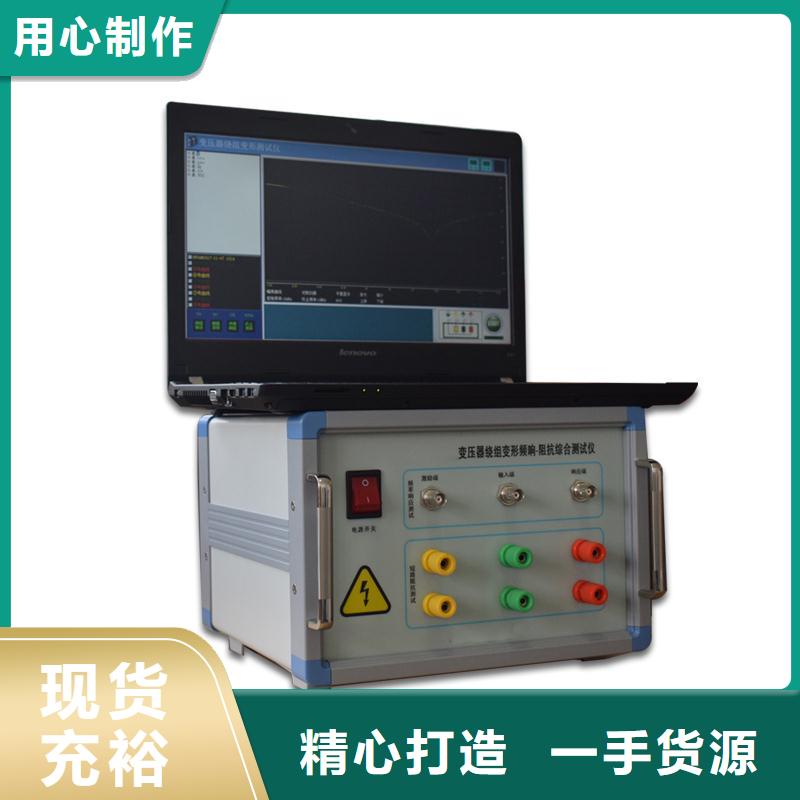

变压器绕组变形测试仪注意：所有变压器的参数的内容不能含有空格或者特殊字符。20.4调入数据文件选取“浏览”,会出现一个数据文件系统树性结构。可以双击文件名称将所需数据文件加入到文件列举窗口，（软件界面的左下方）。当列举窗口的文件被选中后，其所包含的测量数据会显示到数据文件列表中。软件菜单栏的“所有数据”和“所选数据”用来掉文件列举窗口中的文件（软件界面的左下方）。选择“分析测试报告”将会对已选择显示的数据文件中的前两条数据显示测试报告，并可进行打印或输出Word电子文档。20.5分析数据报告选择“分析测试报告”,会出现一个数据文件报告。上方显示的是加入的数据的文件名称和测量时间，中间是对数据的结论显示，分为相间比和参考比较结果。选择“输出Word报告”将会生成一个Word文档的测试报告，可进行查看和打印等等。二十一、试验程序及注意事项1.当电力变压器停下后，由于绕组变形频响实验特殊性要求，应将所有套管短接地进行充分放电。电力变压器试验项目变压器绕组变形频响法试验，其目的是为了避免具有直流信号试验项目，例如直阻、有载试验会导致变压器铁芯饱和造成试验数据错误。2.该仪器通电前确认钮子开关是否在“外置电源”上，不要做任何试验测试接线，等待开机后初始化后。3.开机后仪器发出“嘟嘟”两声提示音后初始化完成，可以操作试验接线。4.频响法试验：在测试频响实验中拆线、接线是不需要仪器关闭电源，每次测试结束后输出信号会自动关闭。分节开关位置选择无特殊情况下应选在1分节上。5.无线电波和空间电场干扰，在测试套管端对应另侧接地屏蔽干扰信号。6.阻抗法试验：在测试阻抗实验中拆线、接线也是不需要仪器关闭电源，每次测试结束后输出信号会自动关闭。短接接线要注意，如果接触不良会导致测量不准。
变压器绕组变形测试仪 如何选择试验电源：填写一次电压、电流、阻抗值无误（注意：电压kV、电流A），测试界面会给出测量电源选择，例如220V下电流值呈红色表示内部电流超过10A以上必须选择外部电源，否则电流值绿色小于10A选择内部电源。8.阻抗值测量界面如何选择：一般情况大型电力变压器高压侧为YN形和Y形，实际接线二者都为Y（A、B、C）接线，在测试界面上也是选择Y形测量。高压侧D形测量在测试界面上有两种选择D和D1其区别带短接和不带短接，选择测量结果值与铭牌短路值相符合。9.绕组变形软件：检测数据生成Word文档是在生成过程需要调用Word软件完成，所以笔记本电脑必须安装Word软件。当检测软件操作界面出现异常和操作不灵时，笔记本电脑需要杀毒处理，测试软件可能恢复正常如果不正常则需从新安装测试软件。10.检查仪器是否正常频响法：仪器正常流程开机，连接测试线和USB线把黄色夹子和绿色夹子短接，打开测试软件运行，在0dB处出现一条直线则仪器正常。11.检查仪器是否正常阻抗法：仪器正常流程开机后，分别插上测量线黄、绿、红和USB线，测试线处在开路状态下，不要连接任何负载，夹子之间不要短路，测试电源选在内部位置，打开测试软件运行，任意选择填有一次参数位置进行测试，测量结果三相电压分别为:AB＝220V, AB＝220V,BC＝220V,CA＝220V,三相电流为零则仪器正常。 12.供电电源干扰：特别在新建变电站做绕组变形试验经常出现波形尖峰变形与原始波形差异很大，原因有电焊机、风镐、电钻等导致供电波形畸变。解决便携式UPS电源给仪器供电。 13.根据被试品的情况建立被试品数据文件的子目录；测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。14.数据存放格式：文件是以ASCII码的形式存放，用户可用各种文字编辑软件进行阅读和修改。15.对刚退出运行的变压器进行测量，测量前应尽量让其散热降温；但在整个测量过程中应停止对其所施的降温手段，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。
