我们的有载分接开关综合测试仪产品视频已经准备好，它将为您呈现产品的完美细节，让您为之惊叹不已。

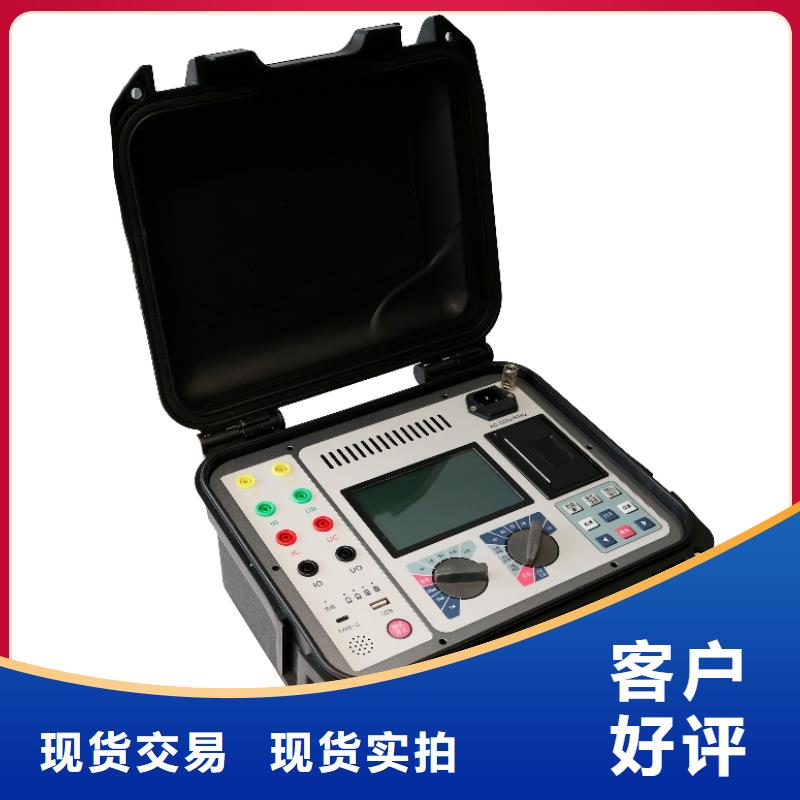

以下是:有载分接开关综合测试仪的图文介绍

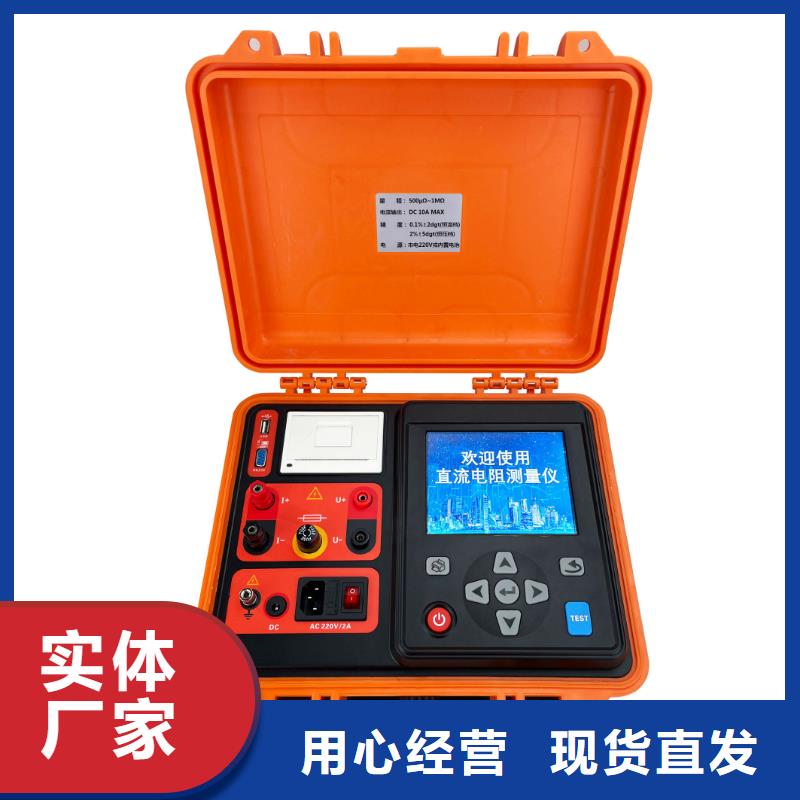

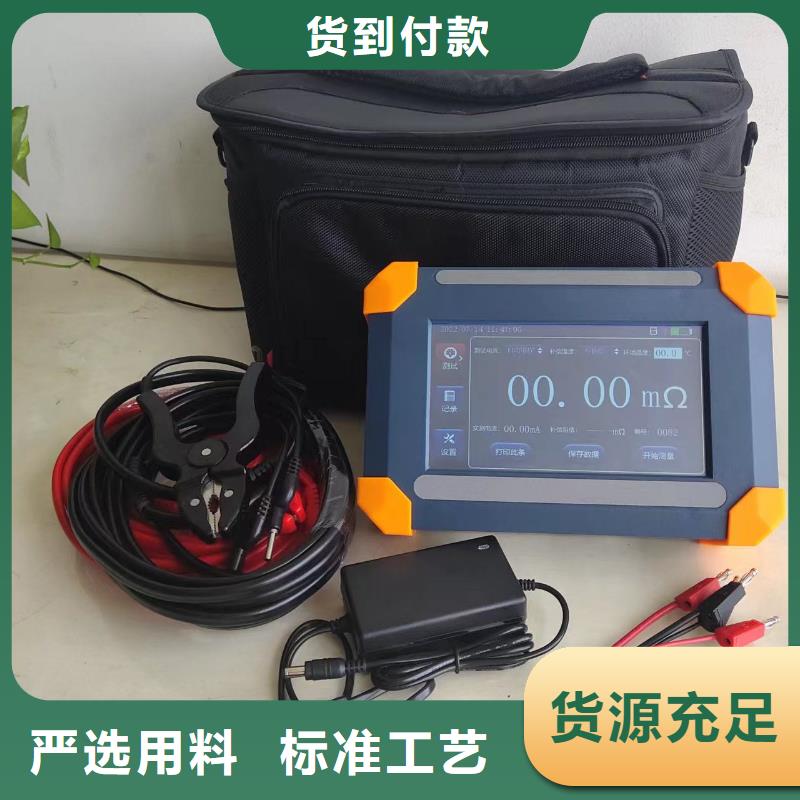

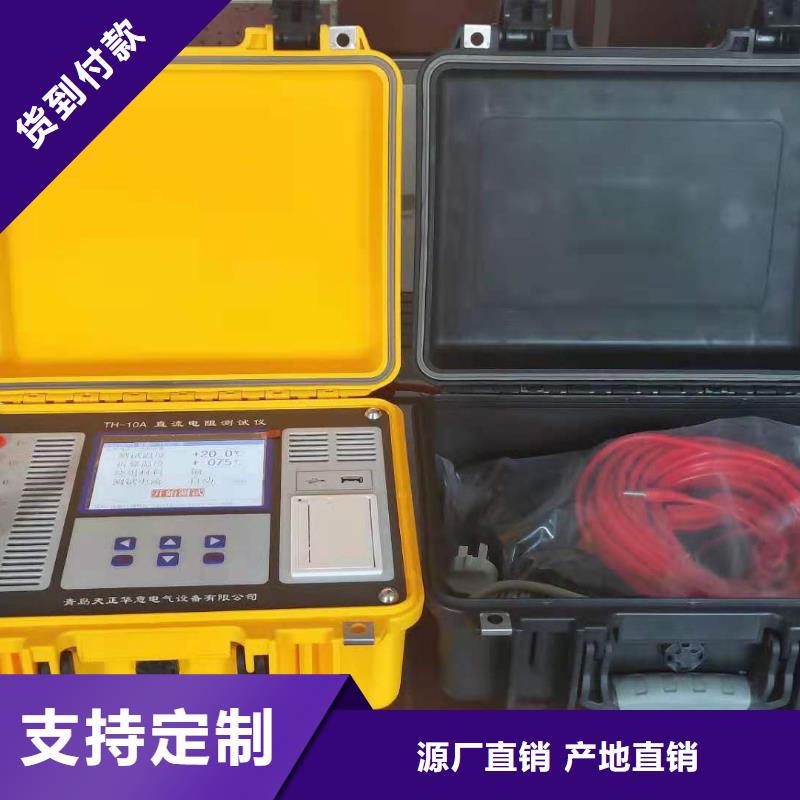

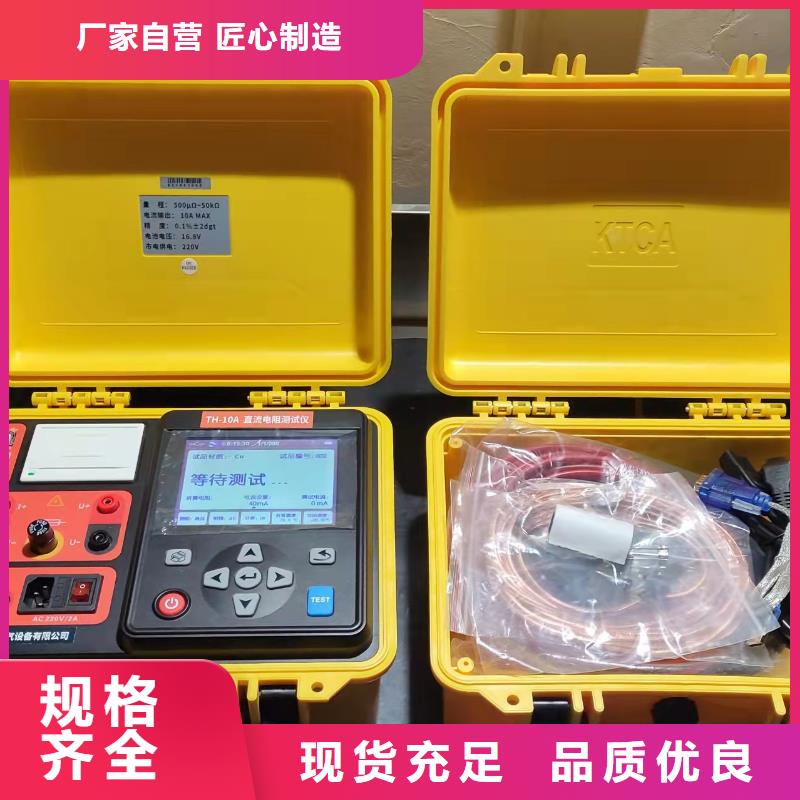

直流电阻测试仪 变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好引出线是否有断裂，多股导线并绕是否有断股等情况。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能，可靠。仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。3、避免剧烈振动。4、对仪器的维修、维护和调整应由专业人员进行。5、测试完毕后一定要先按复位键，等放电报警声响结束后方可关闭电源，再拆除测试线。6、测试过程中，禁止移动测试夹和关断供电线路。三、功能特点1、整机由高速单片机控制，自动化程度高，操作简便。2、交/直流两种工作方式，现场有无市电均可使用。3、采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择测试电流。4、保护功能完善，性能更可靠。 5、具有放电声响报警，放电指示清晰，减少误操作。6、响应速度快，测量数据稳定，测试过程中自动刷新数据。7、智能化功率管理技术，有效减轻仪器内部发热，节约能源。8、不掉电时钟及不掉电存储器，可 保存数据。9、热敏打印机，高速、静音。四、技术指标1、输出电流：自动、10A、 5A、1A、200mA、40mA、<5mA2、分辨率：0.1μΩ3、量程：100Ω～100KΩ （<5mA档）1Ω～250Ω （40mA档）100mΩ～50Ω (200mA档)5mΩ～10Ω (1A档)1mΩ～2Ω (5A档)0～1Ω （10A档）0～100KΩ （自动档）4、准确度： 0.2%5、工作温度：-10～40℃6、工作湿度：<80%RH，不结露
天正华意电气设备(临夏市分公司)成立以来，一直秉承“做好自己、做好 微机继电保护测试仪产品、同心同德共创美好生活 ”的经营理念，持续关注技术研发和制造技术，向社会提供创新优质 微机继电保护测试仪产品，为人类创造、便捷、舒适的生活。
直流电阻测试仪“试验编号”、“测试绕组”、“分接位”、“灵敏度”、“测试电流”、“测试项目”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键或转动“飞梭”选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键或转动“飞梭”修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。试验编号：设置本次试验的编号。测试绕组：设置测试有载分接开关时是否带绕组，分为有绕组和无绕组。分 接 位：设置被测有载分接开关的实际分接位，便于生成测试报告。按“上”键或“向右”转动“飞梭”，分接位号由低到高依次变化，如此时是“01－02”，按“上”键或“向右”转动“飞梭”一次变为“02－03”，如此时是“02－01”，按“上”键或“向右”转动“飞梭”一次变为“01－02”，依此类推；按“下”键或“向左”转动“飞梭”则相反。灵 敏 度：设置被测有载分接开关动作时的触发灵敏度，灵敏度越高仪器越容易被触发，灵敏度越低，仪器越难被触发，默认90；如果测试时还没启动有载分接开关，仪器就显示了波形，则为灵敏度太高，需要降低灵敏度，如果有载分接开关已经动作完毕，仪器还没有触发，则为灵敏度太低，需要提高灵敏度，一般情况下默认值即可。测试电流：设置测试有载分接开关时的测试电流，一般根据电流档的测量范围选择合适的测试电流。测试项目：设置不同的测试方式，分为动态参数和静态参数；动态参数指测试有载分接开关的过渡波形、过渡电阻、过渡时间等参数，静态参数指测试有载分接开关的静态回路电阻。5.4.2有载动态参数测试在完成参数设置后开始进行测试，选择“动态参数”测试时，进入“准备触发”屏，见图四，时时刷新有载分接开关三相回路电阻值，此时按“左右”键可选择对“分接位”或“灵敏度”进行修改，其中“分接位”随测试自动变化，按“上下”键或转动“飞梭”进行所选参数修改，按“确认”键进入“等待触发”屏，见图五，按“取消”键停止测试返回上一屏。图四
直流电阻测试仪 技术指标3.1 有载测试3.1.1有载测试输出电流：1.0A、0.5A两档可选3.1.2过渡电阻测量范围：1.0A档 0.1～20Ω 0.5A档 5.0～40Ω3.1.3过渡电阻测量精度：±(读数×5%+5字) 分辨率：0.01Ω3.1.4过渡时间测量范围：1～250mS 3.1.5过渡时间测量精度：±1mS 分辨率：0.1mS3.1.6采样频率：10K3.2直阻测试3.2.1 量程：10A 1.000mΩ～1Ω 1 A 100.0mΩ～20Ω5 A 10.00mΩ～4Ω 5A + 5A 10.00mΩ～1Ω 1A + 1A 100.0mΩ～5Ω3.2.2 准确度：±(读数×0.2%+2字)3.2.3 分辨率：0.01uΩ3.3 工作电源：AC220V±10%, 50/60Hz3.4 使用温度：-10℃～50℃ 相对湿度：＜90%，不结露4 面板及接线端子介绍图一4.1 高压测试端：黄、绿、红、黑4色接线座，分别对应A、B、C、O三相，和高压测试线（较长，黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，对应接被测变压器高压侧的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。4.2 低压测试端：黄、绿、红、黑4色接线座，分别对应a、b、c、o三相，和低压测试线（较短，黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，对应接被测变压器低压侧的a、b、c、o套管（如无中性点o套管，将黑色测试钳悬空即可）。4.3 显示屏： 320×240点阵液晶，带LED背光，显示操作菜单和测试结果。4.4 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。4.5 飞梭按键： 辅助操作，使仪器控制更加灵活。4.6 接地端子：
