我们的买模拟一次负荷法继电保护相位检验装置注意事项视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。
以下是:买模拟一次负荷法继电保护相位检验装置注意事项的图文介绍

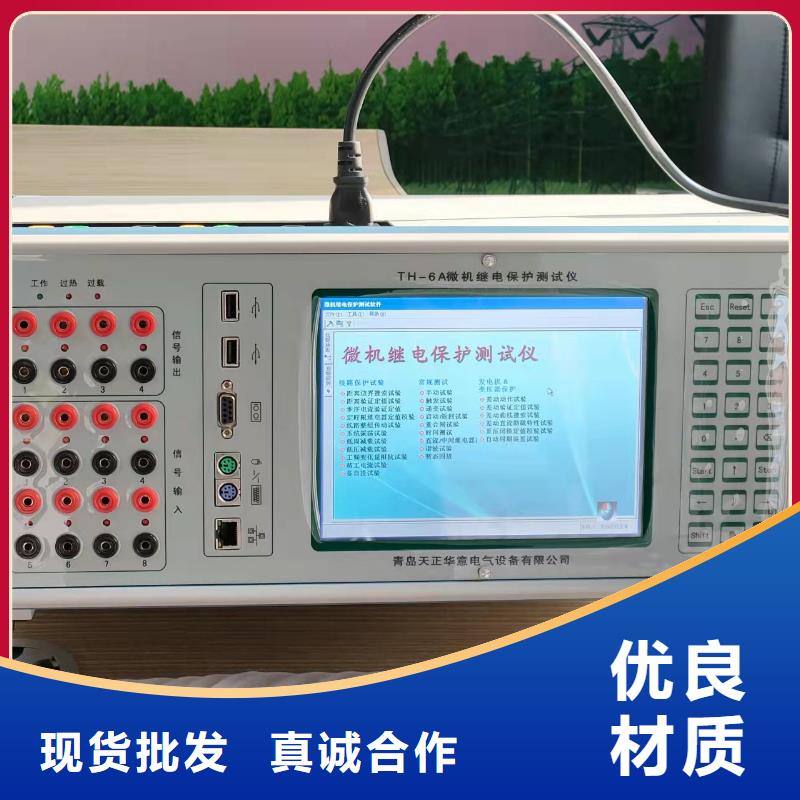

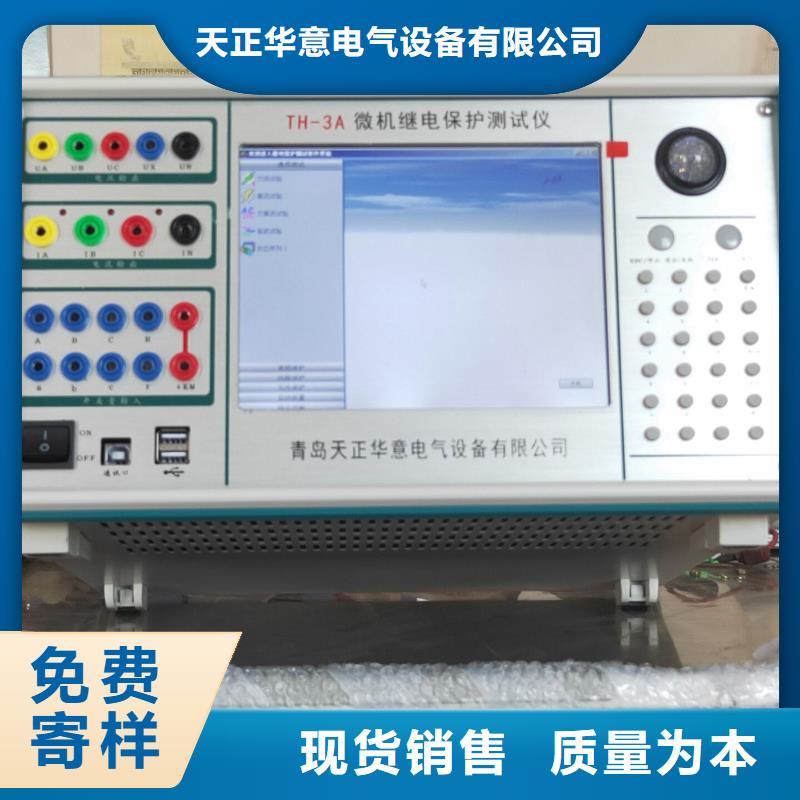

天正华意电气设备有限公司(洛阳分公司)是专业 微机继电保护测试仪解决方案提供商，公司拥有业界专业度、品牌号召力、用户数量等诸多方面优势。公司不断追求技术的突破创新，公司一直以服务社会为己任，不断开拓进取，追求科技创新，以用户成功为目标，为社会的发展贡献力量。于此同时，公司积j i进行 微机继电保护测试仪新产品的研发，满足用户多元化的需求。
一次通流加压模拟带负荷向量试验装置额定工作条件（1）环境温度：（-15～+45）℃（2）环境湿度：（0～90）% RH（3）海拔高度：小于1500米（4）被测信号波形：正弦波、β=0.05（5）被测信号频率：45-65Hz（6）测相位频率相序时和测功率功率因数时电流幅值：5mA～20A（7）测相位频率相序时和测功率功率因数时电压幅值：10V～600V（8）被测载流导线在钳口中的位置：任意位置在测试模式下按HOLD键可以保持显示数据，“H0LD”符号指示，再按HOLD键取消保持。保持数据的同时，仪表自动编号并存储当前保持的数据，显示“Save:002”等组别号，仪表多能存储500组数据，若存储已满，显示“FULL”符号。3．数据查阅、退出在测试模式下按MEM键进入数据查阅模式，显示“Read”符号，从“Save:001”组数据开始查阅，按 ▲ 键以步进量为1递增查阅，长按 ▲ 键以步进量为10递增查阅，按 ▼ 键以步进量为1递减查阅，长按 ▼ 键以步进量为10递减查阅。按← →键切换查阅电压电流和相位、有功功率、无功功率、视在功率、功率因数、频率、保存的显示界面。按MEM键退出数据查阅模式，返回测试模式。4．数据删除在数据查阅模式或测试模式下长按 HOLD键进入数据删除选项，按 ← 键选择“YES”按 → 键选择“NO”，选择后返回测试模式。5．测试显示模式切换开机后，仪表自动进入电压、电流测试显示模式(图1)；按MODE键切换三线三线模式还是三相四线模式，按 ← 键和 → 键切换进入相位、有功功率、无功功率、视在功率、功率因数、频率、相序、矢量图测试显示模式。(如图2、3、4、5、6、7)；其中图（4、5）三路功率、功率因数是U1I1、U2I2、U3I3的对应功率和功率因数。无线核相电流相位表 三相一次通流加压模拟带负荷继电保护向量检测装置 三相一次通流加压模拟带负荷向量试验装置 继电保护相位测试装置 变电站投运前继电保护向量检查装置 智能变电站继电保护向量检查装置 变电站投运前继电保护回路向量检查 无线相位测试仪 全智能无线高压验电器 变电站继电保护回路向量检查 多功能型 SOE测试仪 负荷继电保护向量检测装置
一次通流加压模拟带负荷向量试验装置?本仪器属带电工作设备，为了你的请遵守 生产的相关规定，严格按电力工作规程进行操作。?注意本仪表面板及背板的标贴文字及符号?使用前应确认仪表及附件完好，无破损、裸露及断线才能使用。仪表后盖及电池盖板没有盖好禁止使用，仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?不能用于测试高于600V的电压，请勿在强电磁环境下使用，以避免影响仪器正常工作，禁止在易燃性及危险场所测试。?确定导线的连接插头已紧密地插入接口内，相位测试时请注意方向。测试线必须撤离被测导线后才能从仪表上拔出，不能手触输入插孔，以免触电。?请勿用潮湿手操作仪器，或将其暴露砸雨水中，仪表于潮湿状态下，请勿使用。 ?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?保持产品表面清洁和干燥，不能用腐蚀剂或粗造物清洁，须用软布（如眼镜布），沾清洁防锈除湿类的润滑剂，轻轻擦试电流钳即可。?请勿撞击、跌落仪器，以避免仪表和电流钳受冲击，损坏仪器，尤其是钳口接合面。?注意本仪表所规定的测量范围及使用环境。?严禁私自使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?手册中的“ ”乃警告标志，使用者必须依照本手册内容进行操作。?手册中的“ ”等危险标志，使用者必须严格依照本手册内容进行操作。无线相位测试仪 无线核相电流相位表 特高压变压器继电保护向量测试装置 三相通流加压模拟带负荷向量试验装置 多功能型 SOE测试仪 电子式三相通流加压模拟负荷校验装置 电力系统同步相量测量系统试验装置 带负荷校验保护装置 无线相位伏安测试装置 三相一次通流加压模拟带负荷继电保护向量检测装置
一次通流加压模拟带负荷向量试验装置试验准备、测试步骤(1) 试验准备根据对变电站现场踏勘，站内检修电源箱开关容量（空开80A/3P）可满足装置供电要求，现场安装主变两台，220kV、110kV双母线单分断，10kV三母线单分断。为减少试验接线操作，本次试验充分利用220kV、110kV母联开关和10kV联络开关的操作实现各通流和加压回路间隔的投切。(2) 测试步骤1)全站母线一次通压试验通过#1主变10kV低压侧套管对变压器低压侧励磁，在变压器230kV、115kV感应出一次电压，将220kV、110kV母联开关合上,完成母线一次电压并列相位检查。2）220kV、110 kV、10 kV母线/间隔通流试验在#1主变220kV、110kV侧套管分别接入三相工频大电流，通过#1主变开关201将220kV母联开关及需检测的回路间隔投入试验回路，在21-P-1#1母线220kV PT处接入高电压，通过倒闸操作配合完成220kV线路保护、母线保护相位的检验；通过#1主变开关101将110kV母联开关及需检测的回路间隔投入试验回路，在11-P-1#1母线110kV PT处接入高电压，通过倒闸操作配合完成110kV线路保护、母线保护检验。3）#1、#2变压器通流试验核查差动保护接线根据变压器阻抗参数计算，本次选择变压器110侧绕组为施加变频电源侧,通过一台主变母线通过110kV母线串带另一台主变开关对115kV侧绕组施加工频（或低频）电源，其余侧绕组在主变开关后级合上刀闸形成短路电流，完成变压器差动保护相位检验。9.8 一次电压并列相位检查220kV、110kV、10kV母线一次电压并列相位检查（含开口三角电压，10kV#1接地变接线组别）：装置变频电源三相电源输出接入#1主变低压侧套管，通过对变压器低压侧励磁后，三相相序为正序，分别在变压器各侧感应出一次电压：10kV母线：一次电压=380V，接地变低压侧电压及PT二次电压=14.47V;110kV母线:变压器变比K=115/10.5=10.95 PT变比=110/0.1/0.1√3PT一次电压=0.380×10.95=4.160kVPT二次线电压=4160/1100=3.782VPT一次相电压=0.380×10.95/1.732=2.400kVPT二次相电压=4160/1100/1.732=2.183V220kV母线：变压器变比K=230/10.5=21.9 PT变比=220/0.1/0.1√3PT一次电压=0.380×21.9=8.322kVPT二次线电压=8322/2200=3.782VPT一次相电压=0.380×21.9/1.732=4.804VPT二次相电压=8322/2200/1.732=2.183V通过测量各母线侧PT二次电压值，验证电压互感器二次回路接线、变比、验证各保护装置电压采样幅值、相位的正确性，验证电压并列功能的正确性。

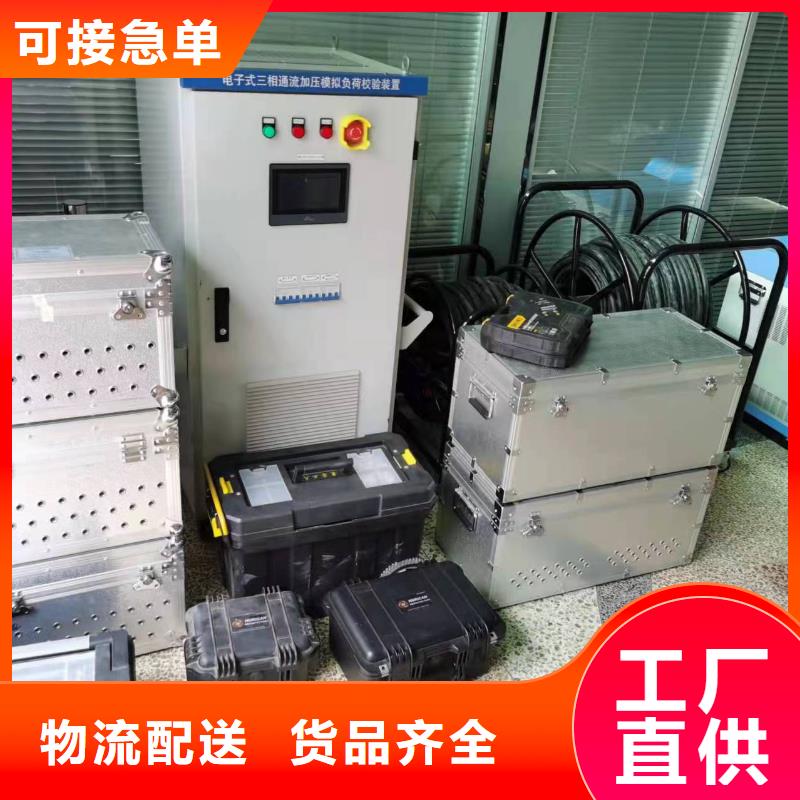

一次通流加压模拟带负荷向量试验装置电网有限公司十八项电网重大反事故措施（修订版）， 15条防止继电保护事故中明确规定：所有保护用电流回路在投入运行前，除应在负荷电流满足电流互感器精度和测量表计精度的条件下测定变比极性以及电流和电压回路相位关系正确外，还必须测量各中性线的不平衡电流（或电压），以保证保护装置和二次回路接线的正确性。目前,因为试验条件的限制,在工程投运前必须通过带一次负载送电来验证二次回路的正确与完整，以及检查设备的向量正确性。变电站传统投产启动方案采用循序渐进的方式，虽然可靠，但是进度慢、工作量大、存在可能的故障风险等。实际的工程投产启动方案，需考虑多种电网运行方式，分步分段进行试验，需要一步步验证一次接线、二次回路、保护装置的正确完整，试验进度缓慢；带一次负荷送电试验时，二次回路及装置没有得到验证，保护不能直接投入，需增加临时保护等措施；带一次负荷试验，从冲击开始到试验结束，操作涉及到一次设备的合分和保护的投退，步骤复杂，操作工作量非常大；带一次负荷试验要求必须有一定量系统负荷，如果负荷电流太小不满足测试要求值，相关试验无法完成；带一次负荷试验，发现回路故障后，故障排查需要时间，耽误变电站正常投运进度。4. 装置技术参数4.1 三相通流加压模拟负荷电子式电源变频电源采用高频开关放大器原理设计，三阶滤波输出，触摸屏设计、双路输出、幅值相位可调、市电过压跳闸、输入过流跳闸、风机智能运行、直流母线过、欠压保护、逆变器及可控硅过温保护、输出过流预告警、输出过流保护及瞬时过流保护过热保护。额定容量： 33kVA 输入：三相四线 380V±10%/50A 频率：50Hz输出波形：标准正弦波 波形失真：优于THD3% 输出稳定度：±1% 输出频率：0.5Hz～150Hz可选 双路输出独立,单独可控Ⅰ路输出：电流/电压： 0～380V /0～50A连续可调Ⅱ路输出：电流/电压： 0～380V/0～5A连续可调Ⅱ路以Ⅰ路电流为参考基准可移相输出，移相范围±180°使用环境：－20℃至50℃，相对湿度<90%，海拔2000m以下通流加压模拟带负荷向量检测装置 变电站监控信息自动对点装置 三相微机继电保护校验仪 通流加压模拟带负荷试验方案 带负荷测试装置 无线核相电流相位表 变压器差动保护装置 模拟试验装置 三相一次通流加压模拟带负荷向量试验装置 无负荷相量测量装置 智能变电站继电保护向量检查装置
