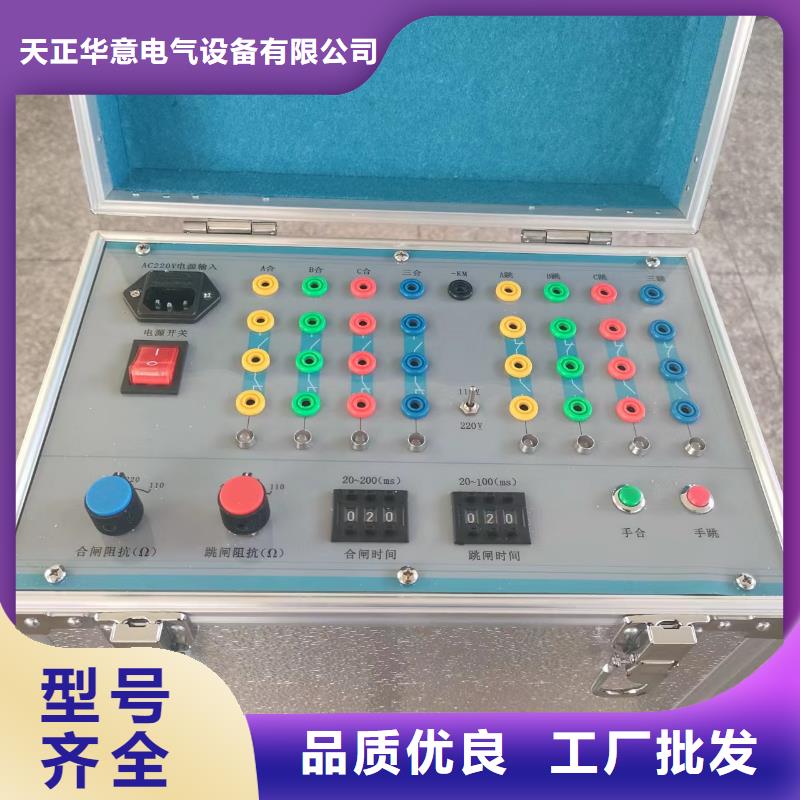

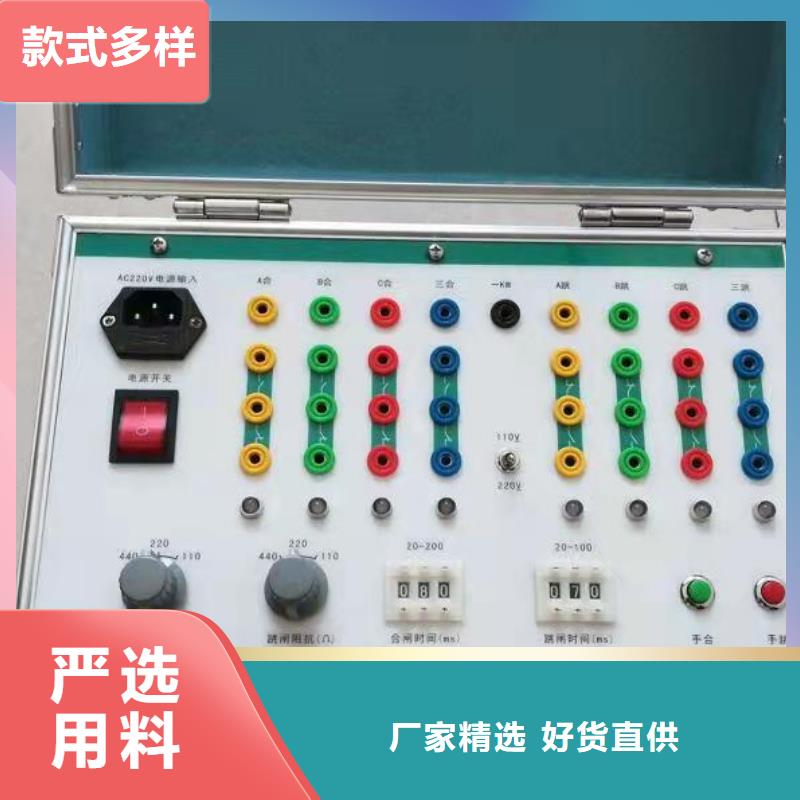

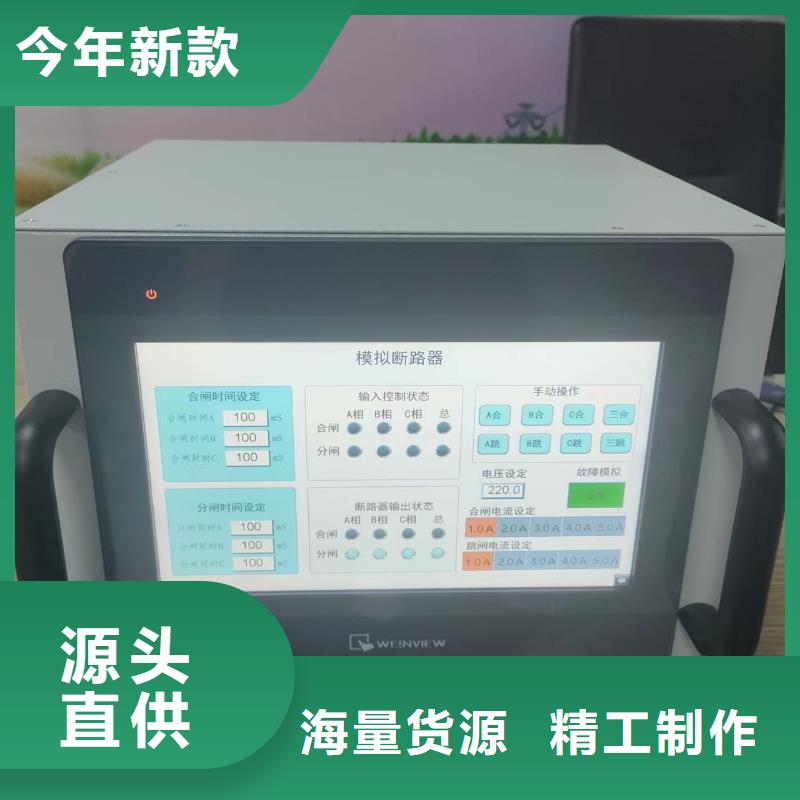

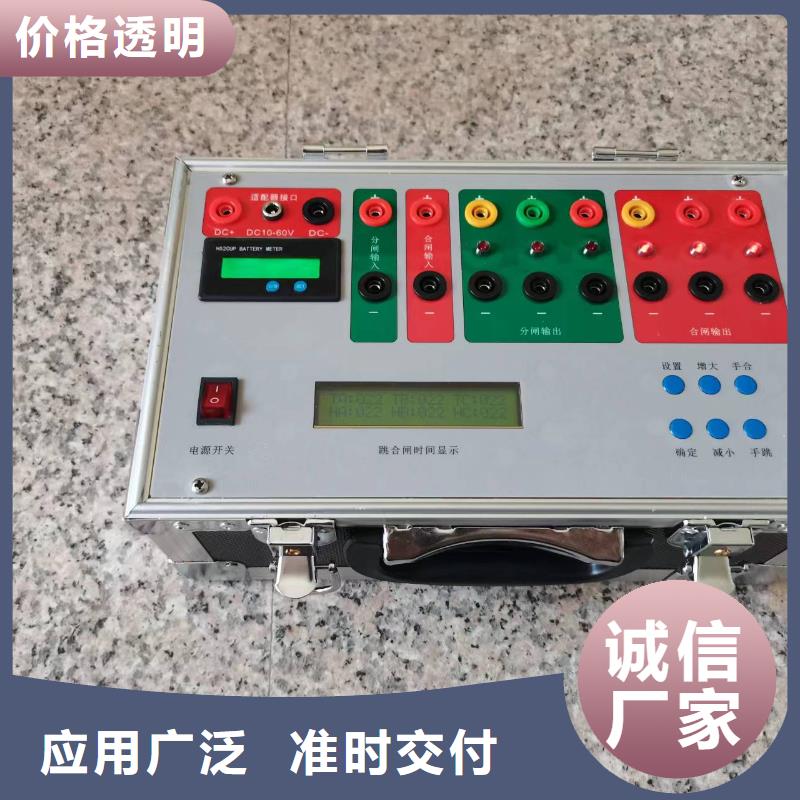

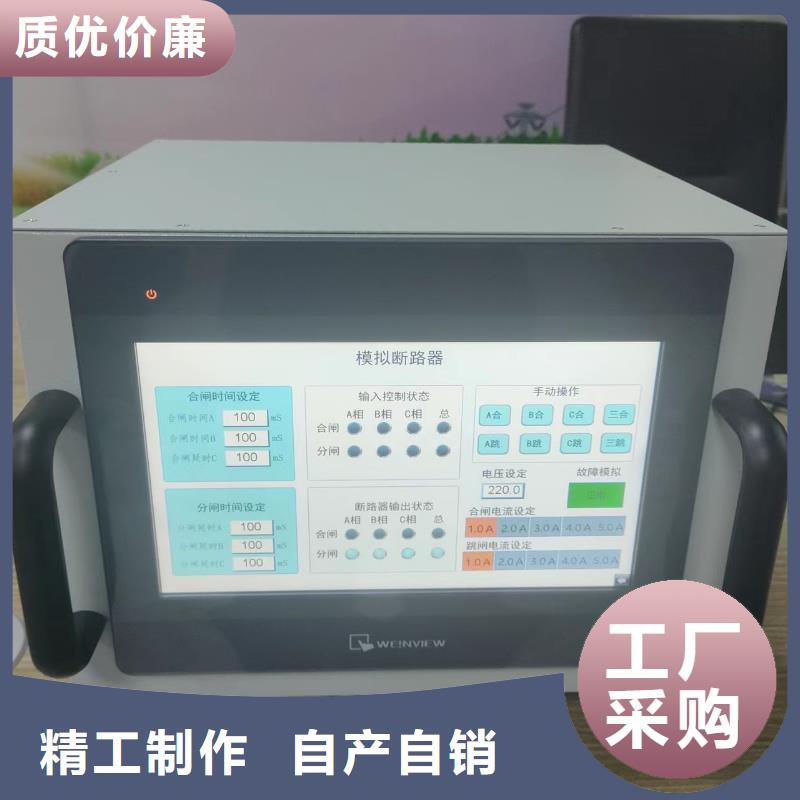

模拟断路器技术参数工作电源电压 AC220V±10％ 50HZ 跳、合闸操作电压 DC200V或DC110V、48V、24V跳、合闸时间闸时间选择0-500ms合闸时间选择 0-500ms跳、合闸电流 跳闸电流选择：1A、2A、3A、4A、5A合闸电流选择：1A、2A、3A、4A、5A当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A跳、合闸电流由跳、合闸时间控制自动切断。手动跳合闸 通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。开出量 接点容量：DC220V/0.5A，AC220V/5A。断路器位置输出接点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。使用说明1、装置通电—— 接入220V交流工作电源，合电源开关，几秒钟后，断路器模拟装置处于合闸状态，面板上的三相合闸位置灯亮。2、手动合闸及跳闸—— 手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。保护装置跳合闸——跳、合闸线圈端子相当于实际断路器的实际跳合闸线圈回路。4、合闸、跳闸回路及其辅助接点—— 跳、合闸线圈端子相当于实际断路器的跳合闸线圈回路，实际合闸、跳闸回路及其辅助接点 断路器与保护装置或控制回路的跳合闸出口连接。跳合闸电流的大小可用“合闸电流”及“跳闸电流”调整按钮按实际断路器的跳、合闸电流进行调整。
