无论您是初次接触还是已经熟悉，我们的600*600铸铁镶铜闸门厂家产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。

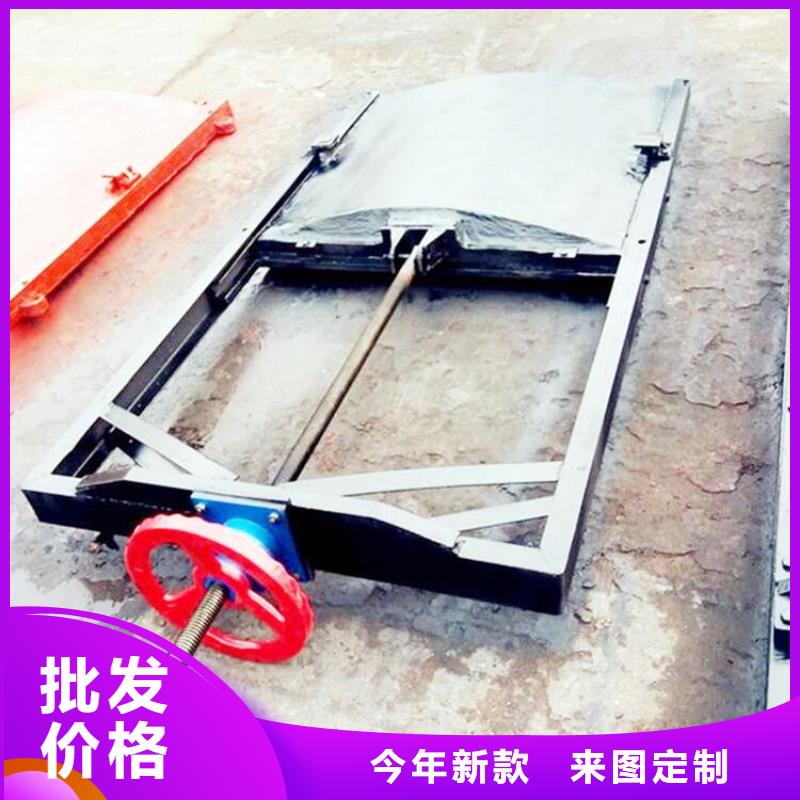

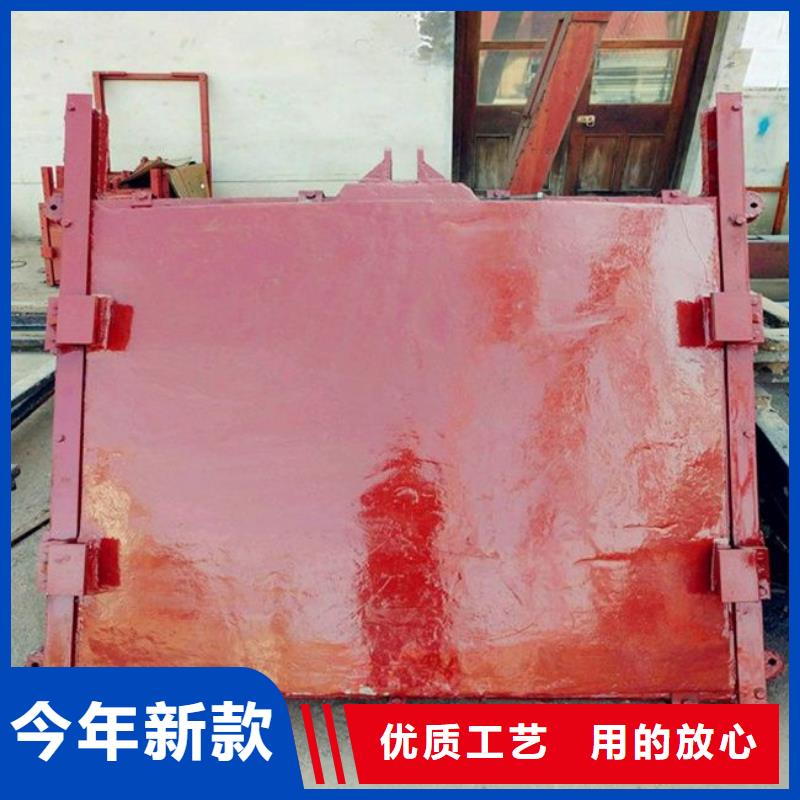

以下是:600*600铸铁镶铜闸门厂家的图文介绍



附壁式铸铁闸门厂A永平附壁式铸铁闸门厂A附壁式铸铁闸门厂家A附壁式铸铁闸门厂家直销 附壁式铸铁闸门工作原理:闸板是直接承受水压力的挡水构件，附壁式铸铁闸门闸框是闸板四周的支承构件，附壁式铸铁闸门同时也是闸板上下运动的滑道，滑道以外部分镶嵌于闸墩及闸底的二期混凝土中，将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、加工刨光后平直光滑、贴合严密，使结合面、止水面与运动滑道合三为一。在启闭机作用下，当闸门启闭运行时，紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹，在水压力和紧闭斜铁的双重作用下，确保闸板运行平稳，使闸板与闸框滑道紧密贴。 附壁式铸铁闸门铸铁闸门用于关闭和开放泄（放）水通道的控制设施。水工建筑物的重要组成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物等。 附壁式铸铁闸门闸门应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。闸门在起闭过程中如有异常情况应立即停止使用，及时检查修理。闸门在关闭时距闸底10公分处，暂停2分钟，让冲净底门槽内杂物，然后再将闸门关闭。螺杆式启闭机一定要保持基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。启闭机的基础建筑物安装必须稳固。机座和基础构件的混凝土。 附壁式铸铁闸门（1）按制作材料划分。主要有木质渠道铸铁闸门、木面板钢构架渠道铸铁闸门、铸铁渠道铸铁闸门、钢筋混凝土渠道铸铁闸门以及钢渠道铸铁闸门。（2）按渠道铸铁闸门门顶与水平面相对位置划分。主要有露顶式渠道铸铁闸门和潜没式渠道铸铁闸门。（3）按工作性质划分。主要有工作渠道铸铁闸门、事故渠道铸铁闸门和检修渠道铸铁闸门。（4）按渠道铸铁闸门启闭方法划分。主要有用机械操作启闭的渠道铸铁闸门和利用水位涨落时渠道铸铁闸门所受水压力的变化控制启闭的水力自动渠道铸铁闸门。（5）按门叶不同的支承形式划分。主要由定轮支承渠道铸铁闸门、铰支承渠道铸铁闸门、滑道支承的渠道铸铁闸门、链轮渠道铸铁闸门、串辊渠道铸铁闸门、圆辊渠道铸铁闸门等。 附壁式铸铁闸门铸铁镶铜闸门是我厂吸收国内外先进结构和工艺，而进行设计改进的一种给排水和污水处理的理想设备。本闸门的制造加工符合CJ/T300-1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、、水利、污水处理等给排水工程中。对公称压力为0.1Mpa以下的用在管道口和交汇窖井、泥沙地、污水渠道、原站井水口、清水池等，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。本闸门具有结构简单，密封性好、耐磨性强、操作简单、安装方便，使用寿命长、规格齐全、适应性广等特点。 附壁式铸铁闸门直接用膨胀螺丝或化学螺丝安装，把铸铁闸门整体（注意铸铁闸门和铸铁闸框必须是一体的不能拆开）吊装在出水口墙壁上，用膨胀螺丝或化学螺丝把铸铁闸门框钉在墙上，不做任何水泥浇筑。




进行铸铁闸门形式选择时，需要根据闸门工作性质、设置位置、运行条件闸孔跨度、启闭力和工程造价等，结合闸门的特点，参照已有的运行实践经验，通过技术经济比较确定。其中平面闸门和弧形闸门是常采用的门形。大、中型露顶式和潜没式的工作闸门大多采用弧形闸门，高水头深孔工作闸门尤为常用弧形闸门。当用作事故闸门和检修闸门时，大多采用平面闸门。工作闸门前常设置检修闸门和事故闸门。对高水头泄水工作闸门由于经常作动水操作或局部开启，应设法减少闸门振动和空蚀现象，改善闸门水力条件，按不同的部件考虑动力的影响，并对门体的刚度和动力特征进行分析研究。对门叶和埋件的制造、安装精度都应严格控制，当门槽边界流态复杂或体形特殊时，除需参考已有运行的成功试验，还应通过水工模型试验解决可能发生的振动、空蚀问题，以选定合适的门槽体形。


主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点，闸框、闸板全采用铸铁组成，其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便，闸板一般根据其大小或高度情况由上下几部分拼装组成。  闸门按闸板形状的不同，分为PZ平板和PGZ拱形两大类。具体选用可根据闸孔尺寸、承压水头、启闭型式、闸门自重等方面加以综合比较确定。  闸门按闸板结构的组合不同，分为整体式和组装式两大类。小规格的闸门一般制成整体式，但机械运输条件较差的施工安装点的闸门亦可制成组装式，以便于人工运输。中等规格以上的闸门一般均可制成组装式。





河畔水利机械厂(牡丹江市分公司)服务与承诺：
服务三保：保证质量、保证时间、保证数量。
服务宗旨：雄厚的实力、 齐全的 拦污栅产品、低廉的价格、 优质的服务来答谢新老顾客的信赖。 　　
经营原则：顾客至上、质量优良、 拦污栅品种齐全、 拦污栅价格合理。





用户选购名录（另计价） a,特殊材质的吊耳销轴、吊耳 b,双向止水 c、镶铜止水带或不锈钢止水带及滑道 d,加长滑道部分（超过本公怀标定值时） e,工作水头超过本公司规定标定值时，需机械强度增加需发生的变更设计后制造增加费用 f,其它变更注明：产品重量仅供需方参考，不作为用户收货依据。产品产要技术参数及特性值，以订货前公司给出值为准，如有变更，恕不另行通知。

1.PGZ型系列平面铸铁闸门只限于安装在露顶式水利工程上使用和闸后止水：

2.规格500mm-2500mm时为铸造结构整体式，选用单吊启闭机;
3.规格3000mm-4000mm时为铸造结构组装式，选用双吊启闭机；
4.根据用户特殊要求，可把止水面安装上铜止水；
5.根据用户特殊要求，可生产公司标准规格外异形闸门；
6.可根据用户来图样，制造各种异形闸门或为用户设计异形闸门图样；
7.根据用户水利工程水头高低配备启闭机（启闭力=水头+闸门面积、重量+螺杆重量+摩擦、系数）由闸门控制箱面板上的模式转换开关来选择，模式转换开关的状态反馈给控制系统。
（1） 手动模式：选择开关设在机体上，操作人员可在现场手动﹑电动开关闸门。
（2） 自动模式：现场电控柜配置有向中心控制式传输状态信号的接口和接受中控制室遥控的信号接口。





铸铁闸门主要性能指标

a、闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。

b、密封面每米长度渗水量：正向≤0.7L/min·m 反向≤1.25L/min ·m

c、公称压力≤0.1Mpa；密封试验压力0.1Mpa。

d、工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：510

e、安装位置：正常状态下正向迎水、处于铅垂状态。

f、 工作水头：单向受压：正向：10m 反向：5m双向受压：均为10m

g、启闭速度：不小于0.2m/min，不大于1.5m/min。

h、闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。


渠道铸铁闸门广泛应用于给水排水工程，用以截断渠道内的水流，其工作介质为常温下的，清水，污水。

PZM型渠道闸门的过水断面与渠道等宽；超宽型可制作双吊点启闭。 对渠道密度的适应性强 橡胶密封，止水性能好。 产品名称：铸铁闸门产品型号：ZMQY,SYZ产品规格：DN200-DN3000结构形式：明杆式、双向承压式安装形式：墙靠式、法兰式驱动方式：手轮式、手摇式、手电两用启闭机适用介质：污水、海水、清水 。
