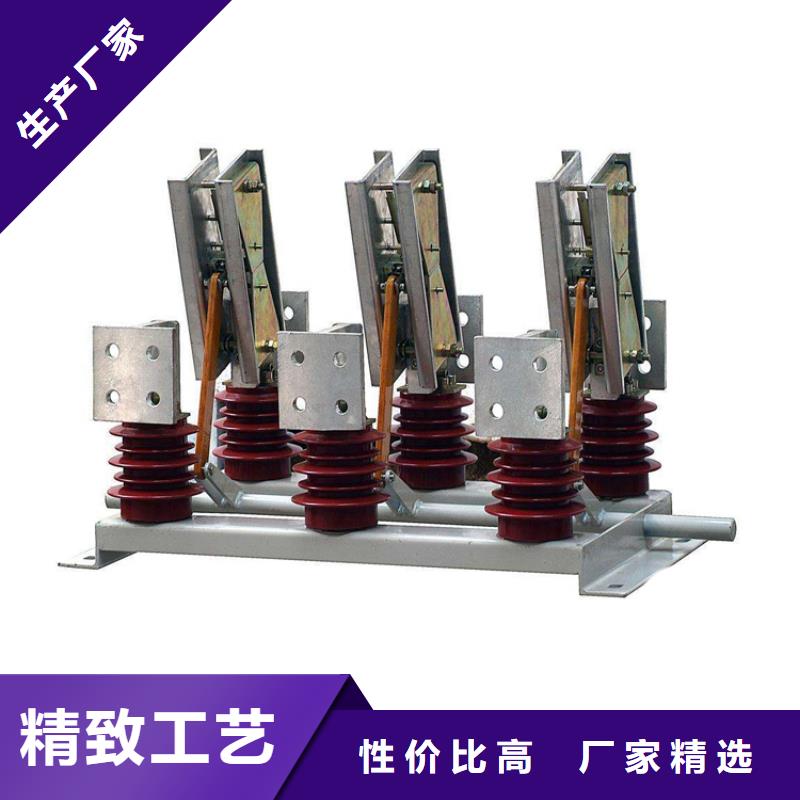

DCD-12/900A户外高压隔离开关

在高压电器方面，SG6技术、真空技术、组合技术等已经应用于产品结构中，并基本实现了“无油化”。工艺中已出现引进壳体生产线，真空环氧浇注及注塑设备，机械加工中心，等。目前，通过市场调研和高压电器市场成交率，以及客户反馈来看，500KV及以下电压等级的国产设备已经能满足国内需要，其技术参数已经接近或达到先进水平。随着科技进步，高压电器采用了高新技术，采用了新原理、新工艺、新介质，正在酝酿新一代高压电器，其发展趋势如下：1.组合化、成套化为满足尺寸小、占地少、高性能、高可靠性需要，出现了各种各样的组合电器和成套电器。除了开关柜、FC柜、多层柜外，出现了负荷开关—熔断器组合电器、高压接触器—熔断器组合电器(用于FC柜)、负荷开关、跌落熔断器和避雷器组合，以及避雷器、隔离开关、电压和电流互感器等各种组合，并已发展到高级型式的组合成套装置，如充气柜(C—GIS)、全封闭组合电器(GIS)，以及全变电站组合如预装式变电站(含变压器和高低压电器的箱变)。2.大容量、高参数由于现代生活用电量迅速增长，工农业用电量提高，高电压大容量电网形成，要求高压电器容量及各种参数迅速。目前主力输配电设备额定电流已由1000A提高到2500A至4000A，短路电流已由16~20kA提高到31.5~50kA，甚至更高。550kV断路器单极断口数已由4个减少到2个，单断口正在加紧研制中。如果我国的主力输配电电压不能迅速，那么，我国电网对高压电器大容量、高参数的要求趋势不会降温(更高输电电压出现可以解开下属配电电压一些环网，以降低这些电网的短路电流)。3.机电一体化(智能化) 由于计算机、传感器技术发展及电网自动化的提高，对高压电器智能化功能的需求更为迫切。强电设备与先进弱电技术结合可以显著扩展高压电器功能，为电网自动化、远动化、在线检测提供更好的条件。体积大、重量重、功能单一的传统电磁式继电保护装置、电工仪表、控制装置将为多功能的计算机、传感器所取代。4.

机构问题。机构问题表现为操作失灵，如拒动或分合闸不到位，往往发生在倒闸操作时，影响系统的运行。由于机构箱密封不好或锈蚀进水造成机构锈蚀严重，润滑干涸，操作阻力增大，在操作困难的同时，还会发生零部件损坏，如变速
齿轮断裂，连杆扭弯等。d.传动困难。隔离开关的传动系统锈蚀造成传动阻力大，甚至出现拒分拒合，如在运行中曾出现底座轴承锈死、无法操作的情况，这是由于传动部件的主轴铜套干涩、轴承脏污、黄油干涸造成的。故障防治编辑造成上述隔离开关缺陷或故障的原因，既有制造工艺、选材质量问题，也有些是由于检修维护不当所致。要保证隔离开关的运行，保证其初始质量是关键所在。加强选型要广泛收集系统中运行
的隔离开关运行情况，选用结构合理、设计优良、整体质量高的产品。技术改造a.对瓷瓶断裂问题必须进行综合治理，首先要保证隔离开关的整体结构合理，其次还要加强对瓷瓶制造企业的选择，可以隔离开关生产企业使用质量优、誉好的瓷瓶制造企业的产品。另外，可以开展无损探伤技术，定期对瓷瓶进行检测。运行人员要加强监视，特别是对瓷瓶胶合面的观察。在运行操作时要方法得当，如出现操作困难时切忌强行操作。b.隔
离开关导电回路发热和瓷瓶闪络现象，严重影响着设备的运行。可以更换静触指压紧簧为不锈钢簧，采用不锈钢螺栓或热镀锌度螺栓并用力矩扳手紧固；调整触头插入深度和清洁接触面，或采用类似西门子公司的自清洁触头。同时采用红外测温技术定期检测导电部位的发热情况，发现问题及时处理。瓷瓶闪络主要是瓷瓶表面和瓷裙内积污严重、瓷裙爬距小造成的。特别是在重污染区内的刀闸，化工污染和水泥积垢不仅使得瓷瓶清扫极为困难，
而且空气中大量的工业粉尘和腐蚀性气体的存在极易引起瓷瓶闪络放电，扩大事故范围。2001年，地处徐州北郊化工区的彭场变110kV刀闸发生支持瓷瓶大面积闪络放电，导致瓷瓶裂。针对这种情况，可以采取带电清扫加强清扫力度、给隔离开关瓷瓶增加硅橡胶伞裙以增大爬距和利用RTV涂料的憎水性喷涂RTV。c.锈蚀是影响隔离开关可靠运行的首要问题，定期进行防锈处理，对各传动部位加润滑剂，特别是使用性能优于黄油
的二硫化钼润滑剂。黄铜轴套更换为钢基表面烧结青铜加改型聚四氟乙烯复合轴套，外表面及端部镀锡以防止锈蚀。机构箱采用质量优良的不锈钢产品，对隔离开关底座进行改造，在

绝缘部分动静触头分别固定在两套支持瓷瓶（零件12）上。对型号中带C的，动触头固定在套管瓷瓶上。为了使动触头与金属的，接地的传动部分绝缘，采用了瓷质绝缘的拉杆绝缘子（零件7）。传动部分有主轴，拐臂，拉杆绝缘子等。底座部分由钢架组成。支持瓷瓶或套管瓷瓶以及传动主轴都固定在底座上。底座应接地。总之，隔离开关结构简单，无灭弧装置，处于断开位置时有明显的断开点，其分合状态很直观。工作机理编辑高压隔离开关保证了高压电器及装置在检修工作时的，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。还可将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的。高压隔离开关的触头全部敞露在空观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身，这就是所谓“带负荷拉隔离开关”的严重事故。高压隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。例如：在双母线电路中，可以用高压隔离开关将运行中的电路从一条母线切换到另一条母线上。使用说明编辑环境条件1.海拔：不超过1000m;2.周围空气温度：-30 ＋40；3.周围环境相对湿度：日平均不大于95％；4.月平均值不大于90％。地震强度不超过8级5.场所：没有火灾，易燃，易，严重污秽，化学腐蚀及剧烈振动场所。技术参数项目单位数据额定电压KV12额定功率KWUIcosΦ额定电流A1600 200 2500 3150额定短路耐受电流KA4050额定峰值耐受电流KA100125额定短时持续时间S4额定绝缘水平工频耐受电压KV极间，极对地42断开口49雷电冲击耐受电压（峰值）KV极间，极对地75断开口85技术性能隔离开关没有灭弧装置，不能带负荷进行操作。对于10KV的隔离开关，在正常情况下，它允许的操作范围是：1.分，合电压互感器和避雷器。2.分，合母线的充电电流。3.分，合励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。五六十年代的老变压器，空载电流表大，因此那时规定：户外型隔离开关只能分合560KVA及以下的变压器的空载电流，户内型隔离开关由于相间距离小，只能分合320KVA及以下的变压器空载电流。后来的S7系列及现在的S9系列的变压器空载电流比老式的变压器有明显的下降，
