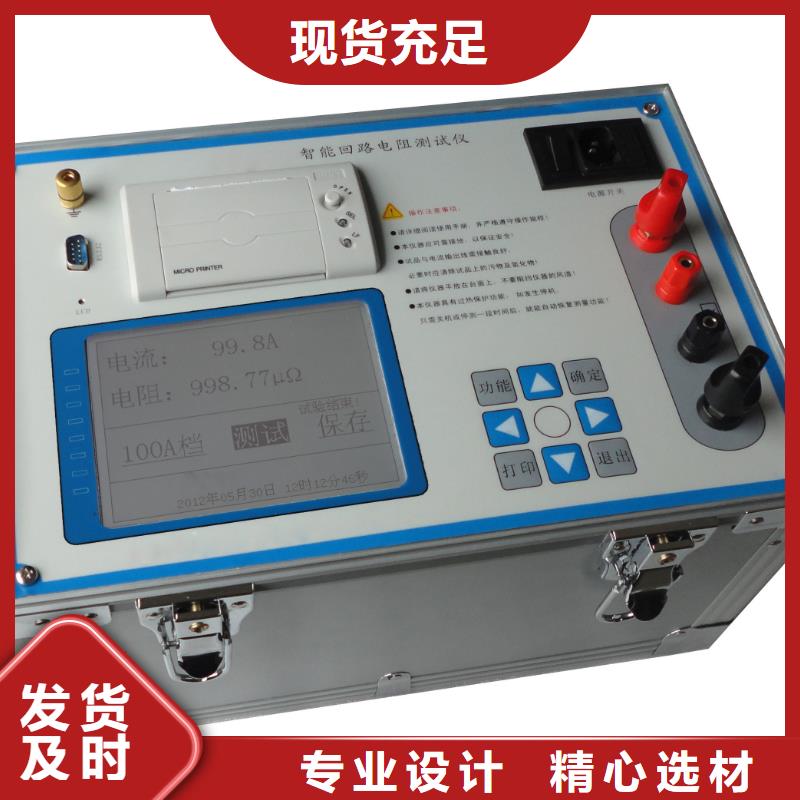

陕西商洛回路电阻测试仪 清空数据：删除所有已保存的测试结果。当数据存满时，会提示“存储空间已满”。请按RST键返回主界面。图八6．时钟校准：在主界面选择时钟校准后，进入时钟校准界面。图九键用于修改所选位的数值。按OK键，光标向右移动，当移动到一位即“秒”位时，再次按OK键，修改的时间将保存。按ESC键，光标向左移动，当移动到位即“年”位时，再次按OK键，修改的时间将不保存。7．厂家设置：该选项为厂家人员调试和设置使用，顾客请勿随意操作。8．复位：测试完毕后，按RST键，仪器输出电流将断开，这时显示屏回到初始状态，可重新接线，进行下次测量或拆下测试线与电源线结束测量。9.温度报警：当仪器内部温度过高时，界面会弹出“温度告警，正在冷却，请等待……”，同时蜂鸣器会报警，此时应等仪器温度恢复正常以后才能继续使用。图十七、PC软件操作 （选配）本仪器可将测量数据上传至计算机，供试验人员对测量数据做进一步分析和处理。1、计算机要求硬件配置：至少赛扬533CPU，512M内存、1G剩余硬盘空间。软件配置：建议使用Windows2000、XP操作系统。Windows Office 2000及以上版本（必须包含Word）。2、安装驱动本说明以在Windows XP环境下安装为例。随机配置有光盘和USB数据线，将光盘放入计算机光驱。安装步骤依次如下图所示。

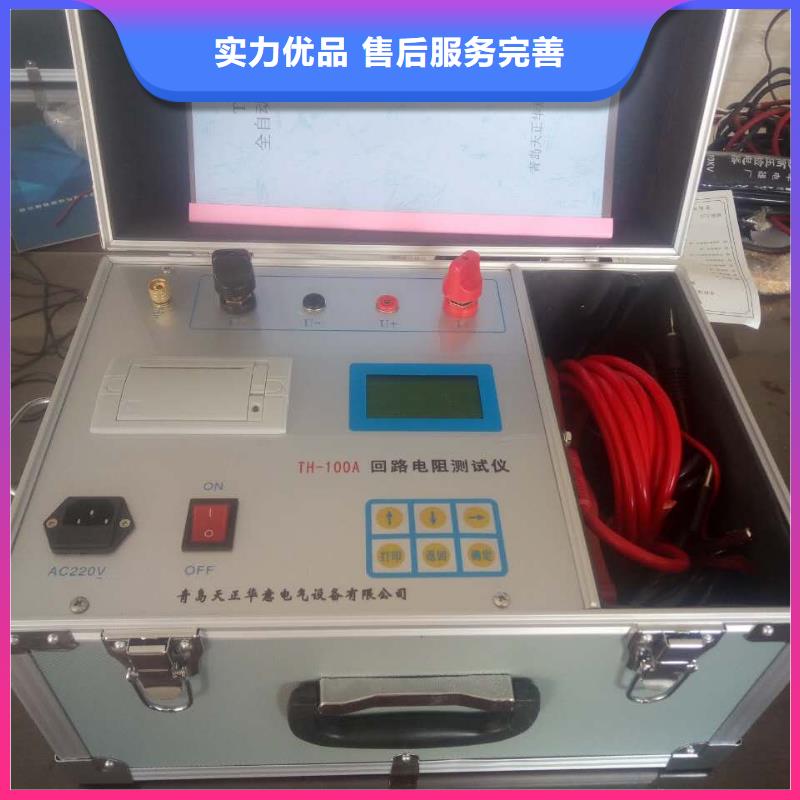

陕西商洛回路电阻测试仪 回路电阻测试仪概述TH-系列回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所的标准电流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。技术参数型号参数TH-100 TH-200 输出电流00A200A工作电源AC220V±20％，50HZ精度 0.5级±1μΩ分辨率1μΩ测量范围0～1999μΩ显示方式数码管显示保护方式具有过流、短路、过热保护功能三、工作原理TH-系列回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。图二 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。四、面板说明及接线五、操作步骤说明1.按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。2.接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开关，此时电流表、电阻表显示“000”（可在未数允许一位数跳动 测试计算电阻方法：(1) TH-100的测量：先打开电源开关，按下“测量”开关，调节电流输出旋钮（按顺时针）至电流表头显示100.0时，再读取阻值表头上的数字为被试品的实际阻值。( TH-200的测量计算：先打开电源开关，按下“测量”开关，调节电流输出旋钮（按顺时针）至电流表头显示200.0时，再读取阻值表头上的数字为被试品的实际阻值。测量过程中，若电流表显示“1”或电阻表显示“1”时，表示所测回路超量程。测量过程中，电流表未达到目标电流时，其实也可以折算被试品的实际电阻值 ：阻值表读数 × 型号对应电流 / 电流表头读数。测量的电流越大测量结果越准确，因此使用上面标准测量方式.测试完毕，将电流输出调节旋钮（按逆时针）调至小，复位测量开关，再切断电源开关。如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。
