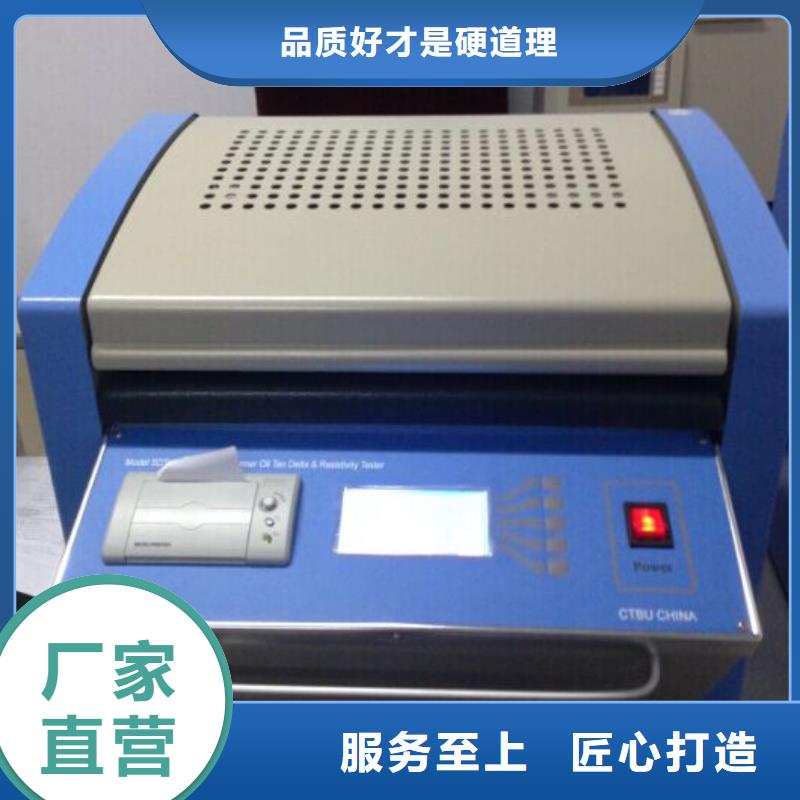

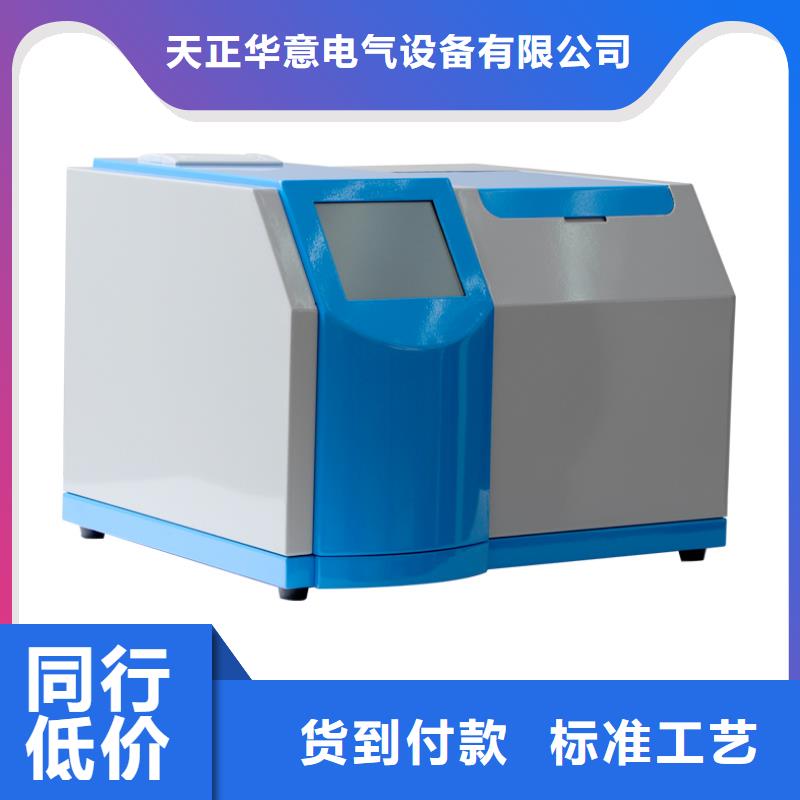

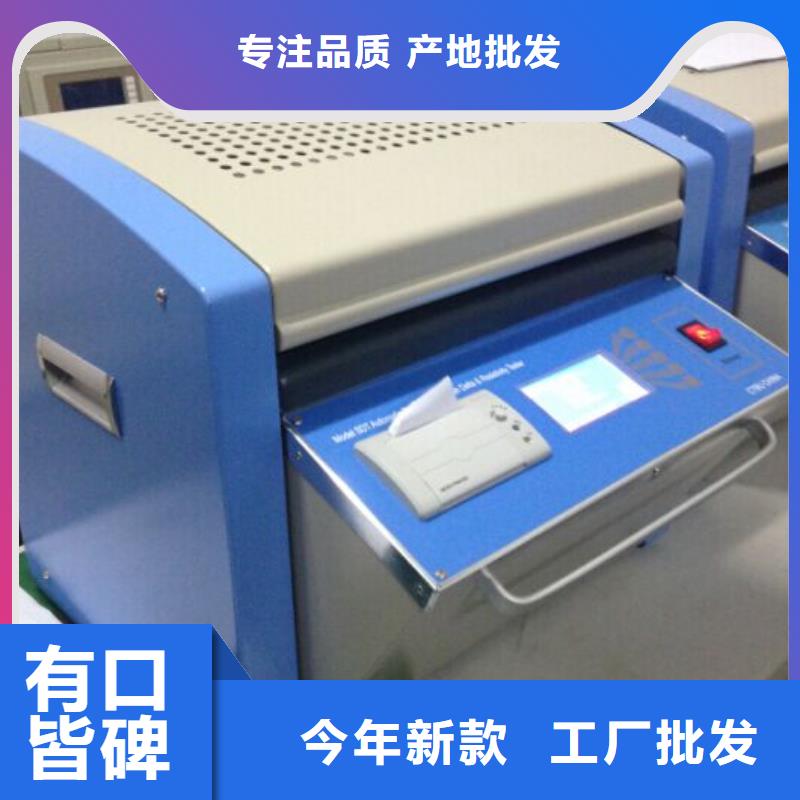

全自动油介损及体积电阻率测定仪

陕西商洛介质损耗测试仪当设置为“外电极”时，主菜单界面的实时温度状态指示区显示的温度就为外电极的实时温度；而在“加热测试”，当“外电极”温度达到“预设温度”时，设备会停止加热，将保持在预设温度点；“自动测试”时，将会在“外电极”温度达到“预设温度”的一瞬间启动测试。当设置内电极或平均温时，设备就会在相应条件下的运行。3)HV（tgx）设置方法：该设置项一般设置为“2000V”AC，直接点击“XXXX(AC)”文字上，按“↑、↓”进行测试电压的调节。用途：请注意该项为tgx、Cx、εr的测试电压，在测试时，设备将按照设置的电压，进行加压测试。4)HV（Rx）设置方法：该设置项一般设置为“500V”DC，直接点击“XXX(DC)”文字上，按“↑、↓”进行测试电压的调节。用途：请注意该项为Rx、ρ的测试电压，在测试时，设备将按照设置的电压，进行加压测试。5)自动打印设置方法：直接点击“开、关”文字上，按“↑、↓”进行自动打印的开启和关闭的切换。用途：基于“自动测试”模式下，测试完成后，是否自动打印数据的设置。6)tgx Cx 选项设置方法：直接点击“开、关”文字上，按“↑、↓”进行该测试项的开启和关闭的切换。用途：选择“开”时，当“直接测试”、“加热测试”及“自动测试”三种测试模式时，就都会对“tgx、Cx、εr”测试项进行测试；如选择“关”时，则不会对该测试项测试。7)Rx、ρ 选项设置方法：直接点击“开、关”文字上，按“↑、↓”进行该测试项的开启和关闭的切换。用途：选择“开”时，当“直接测试”、“加热测试”及“自动测试”三种测试模式时，就都会对“Rx、ρ”测试项进行测试；如选择“关”时，则不会对该测试项测试。

陕西商洛介质损耗测试仪反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0。三、主要技术参数1、高压输出： 0.5 ～10kV，每一档增加500V，共有二十档，容 量：1500VA2、准 确 度： tgδ: ±(读数＊1％＋0.06％)Cx: ±(读数＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、测量范围： 0.001％ ＜ tgδ ＜ 内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高压：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT变比测量功能，可测量CVT变比、极性和相位误差。CVT变比测量：变比测量精度：±读数×1％ 变比测量范围：10～99999相位测量精度：±0.1°??????? 相位测量范围：0～359.9° 6、电 源： AC 220V士10％ 50士1Hz7、测量方式：a.单频：45Hz、50Hz、55Hz、60Hz、65Hzb.异频：45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频 8、谐波适应： ≤3％9、使用条件： -15℃－50℃ 相对湿度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、仪器面板1、控制面板图（图 2）及高压背板图（图3）图(2)图（3）CX试品输入：正接线时输入试品电流，正接线时芯线（红夹子）接试品低压信号端，如果试品低压端有屏蔽极可接屏蔽线（黑夹子），无屏蔽时，可悬空。反接线时，CX试品输入线不接或悬空。测量接地：它同外壳连在一起，在正、反两种测量过程中，仪器都应可靠独立接地。应仔细检查接地导体不能有油漆或锈蚀，否则应将接地导体刮干净，并保证零电阻接地。接地不良可能引起误差或数据波动，严重时，呈带高压开路可能引起危险。内高压允许：打开此开关，仪器有高压输出。
