以下是:ss桥梁护栏施工工艺的图文介绍

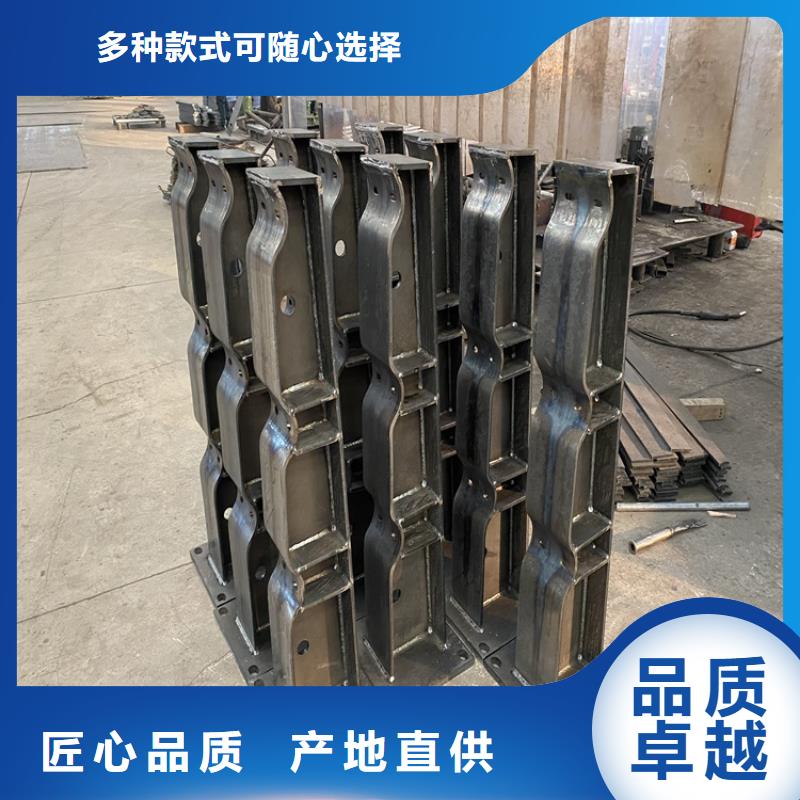

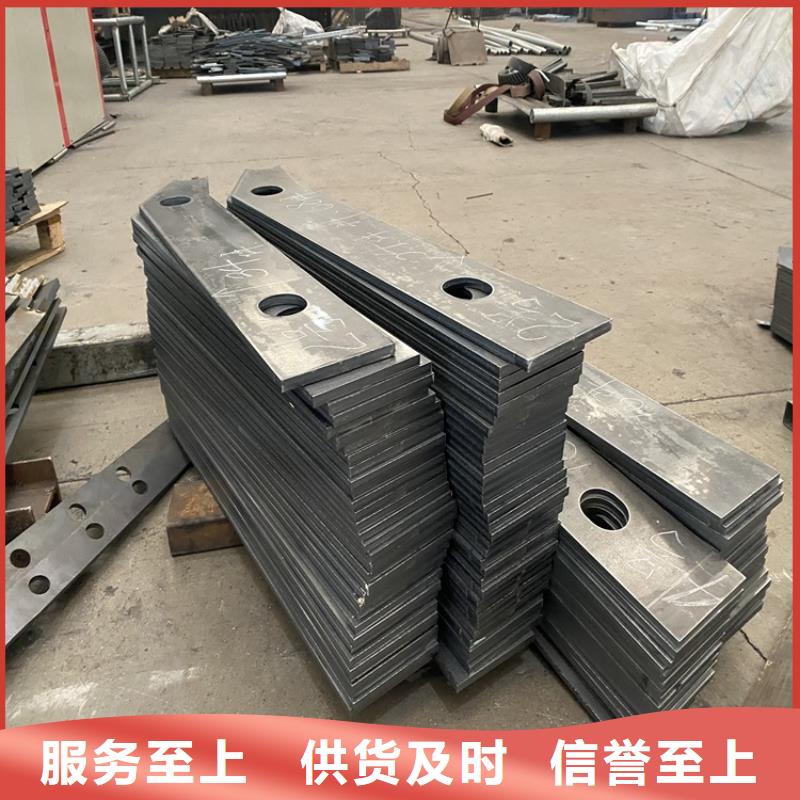

钢板立柱截面尺寸为120㎜*120㎜,高度分为1180㎜,和1080㎜(铁一院)两种;护栏扶手顶宽100㎜,底宽106㎜,高100㎜;托梁顶宽100㎜,底宽110㎜,高100㎜;扶手、托梁与栏片连接表面设置栏片,安装插槽,插槽深度15㎜。满足栏片安装后,端部位于横梁内配置纵向钢筋的下部,同时插槽处箍筋加强,防止出现裂纹。扶手与立柱处连接,端部预留钢筋,立柱顶部设置扶手卡槽,卡槽深度110㎜,宽60㎜,同时柱顶预埋钢筋,外漏长度170㎜,扶手通过卡槽与立柱固定,并通过柱顶预埋钢筋连接两侧横梁及柱帽,钢筋埋入立柱深度满足锚固要求。立柱与桥梁遮板通过预埋钢板连接,立柱下采用预埋Q235钢板,厚10㎜,钢板与立柱主筋焊接,焊接采用手工电弧焊,所有外漏钢板采用锌铬涂层防护体系,进行防腐处理等等。




桥梁护栏防撞等级要求有哪些(1)高速公路、汽车专用一级公路上的桥梁;(2)二、三级公路跨越高速公路、汽车专用一级公路,车辆越出桥外会发生严重的二次事故时。防撞护栏得作用:防撞护栏的豆柱通过膨胀螺栓与地面固定。通常安装于如物流通道两侧,生产设备周边,建筑墙角,门的两侧及货台边沿等等。有效减免搬运设备往来穿梭时带来意外撞击造成的设备、设施的损坏。另外对物流搬运设备自身也起到防护作用。(如装卸货平台边沿的防护栏起到防止叉车意外跌落的危险)

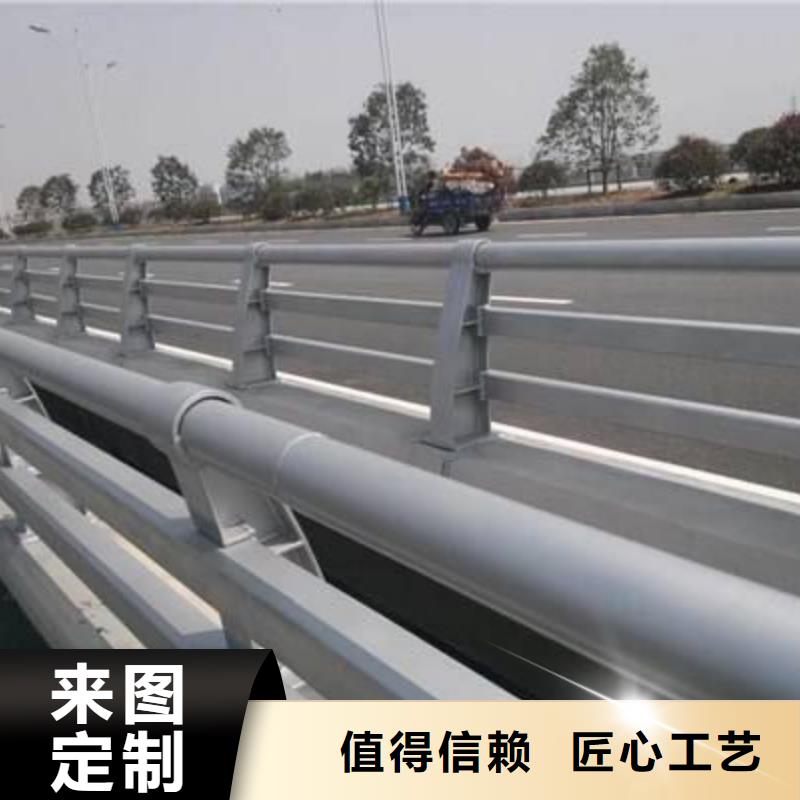

桥梁护栏形式的选择, 首先应根据公路等级,综合考虑其性、协调性、需防护对象的特性及现场几何条件等因素确定防撞等级,然后再根据本身结构、经济性以及施工和养护维修等因素进行构造形式的选择。其埋置方式有立柱直接埋入式、法兰盘连接式和通过传力钢筋把桥梁护栏和桥面板浇注成一体三种方式,条件许可时,可采用抽换式护栏。划分桥梁护栏的类型方法很多,除按设置位置划分外,还可按构造特征、防撞性能等划分。按设置位置可分为桥侧护栏、桥梁中央分隔带护栏和人行、车道分界处护栏;按构造特征可分为梁柱式(金属制和混凝土)护栏、钢筋混凝土墙式扩栏和组合式护栏;按防撞性能可分为刚性护栏、半刚性护栏和柔性护栏。一般常见的护栏形式有混凝土护栏、波形梁护栏和缆索护栏。




鼎森金属材料(商洛市分公司)-产品理念专业:专业设计制造生产 不锈钢栏杆多个系列,50余种产品。设计:高级工程师设计制造,专业力学设计计算,可根据客户要求定做特种型号 不锈钢栏杆。制造:国际先进制造工艺,质保体系完备,通过ISO9001质量体系认证,A级制造资质,保证品质卓越。安装:具有10年 不锈钢栏杆的安装维修经验的专业团队,专业化科学化,所有安装人员持证上岗。服务:24小时应急服务电话,随时解答疑难问题,全国34个专业维修服务网点。产品:以“品质”“”“信心”“保险”为服务宗旨。承诺:所有 不锈钢栏杆产品均有品质保证,为了让客户更加放心使用产品,我们努力做到尽善尽美。
