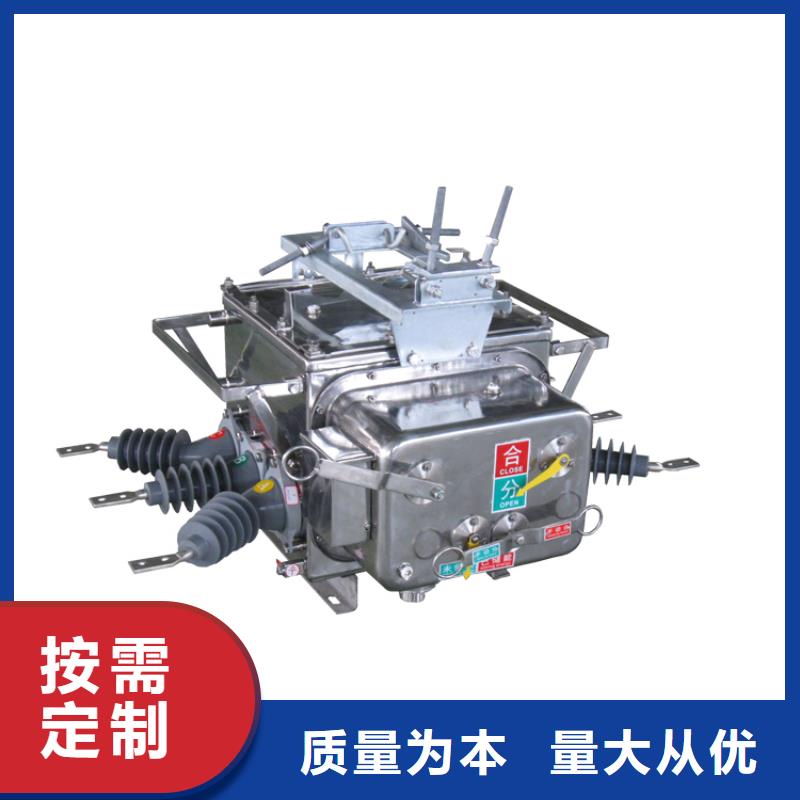

ZW43-12/1250户外柱上开关

对真空断路器在不同真空度情况下的有限元电场 分析，以及模拟实验的测量分析，可以得出以下几点结论:屏蔽罩电位与断路器外的测量点电位基本保持同步变化的关系，对测量点处电位的测量能够很好地反应屏蔽罩的电位；在压强小于10-2Pa的高真空下，测量电位的变化极其弱，检测难度较大。但在压强处于10-2Pa之上时，测量电位有较大的变化，因此可以对此时的电位进行测量，作为真空断路器检修的预警号。本文的分析结果给基于屏蔽罩电位测量真空度的方案提供了参考和依据，对在线真空度测量系统的研究具有积极意义。为进一步理解真空断路器开断过程中的电流零区现象， 分析了真空断路器开断短路故障和切除电容器组时瞬态恢复电压(transientrecoveryvoltage,TRV)和弧后电流的相互作用。在PSCAD/EMTDC中建立了基于Langmuir探针理论的真空断路器弧后电流 模型， 结果和试验结果相符，验证了模型有效性。 结果表明：开断短路故障时，是否考虑弧后电流对TRV没有明显的影响，弧后电流大小则与TRV上升率成正比;切除电容器组时，弧后电流对起始TRV有显著影响，但对工频恢复电压没有影响。此外，短路类型、短路点位置、短路合闸相角、系统等效电感、电容等网络参数对TRV和弧后电流也有很大影响。研究成果有助于分析不同工况下真空断路器面临的开断考验。引言真空断路器采用真空作为灭弧和绝缘介产品研发、生产、销售和服务为一体的规模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。质，具有熄弧能力强、体积小、重量轻、使用寿命长、无火灾危险、不污染环境等特点，广泛应用于40.5kV及以下电压等级的中压配网中。在真空断路器的电流开断过程中，由于真空电弧电压很小，从电流即将过零到过零瞬间，真空间隙一直充满着高电导率的电弧等离子体，从而与外电路之间没有明显的相互作用。电流过零时真空间隙中仍然存在许多残余粒子，包括电子、离子、金属蒸气和金属液滴等。电流过零后，触头间的残余电荷将在瞬态恢复电压(transientrecoveryvoltage,TRV)的作用下发生定向移动，形成所谓的弧后电流。真空间隙随着残余粒子的不断扩散从高导电状态迅速转变成高阻状态。因此，真空电弧(如残余粒子扩散、弧后电流等)与外电路(主要为TRV)的相互作用主要发生在电流过零后。而在SF6断路器中，气体电弧与外电路的相互作用主要发生在电流过零以前。由于电流零区(尤其是零后几到几十μs内的间隙状态)是真空断路器成功开断的关键，故许多研究人员对其进行了试验和 研究，试图从中找到表征真空断路器开断性能的特征参数。如参文对真空断路器大电流开断过程的电流零区进行了高分辨率的参数测量。
