不容错过的回路电阻测试仪合格才发货视频展示！产品特点一目了然，为您的购买决策提供坚实依据。
以下是:回路电阻测试仪合格才发货的图文介绍
天正华意电气设备有限公司(沈阳分公司)位于平度市平安路2号。公司自成立以来，遵照可持续发展战略，依靠自身雄厚的技术力量和“诚信为本”的商业理念，运用先进的科技成果，秉承“予天空于蓝天，还 于清新”的经营宗旨，日臻完善产品的研发制造、销售服务网络。服务于环保事业。公司主要产品有： 微机继电保护测试仪，公司成立至今，积累了丰富管理经验，建立了良好的社会信誉。天正华意电气设备有限公司(沈阳分公司)始终以卓越的技术，优越的性价比，完善的售后服务，给客户带来解决方案。

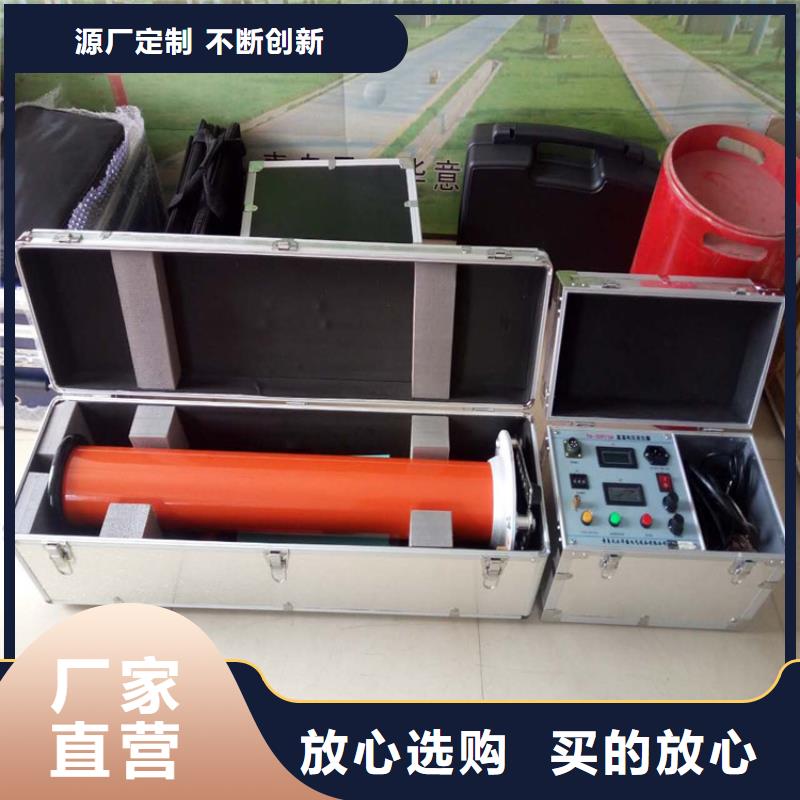

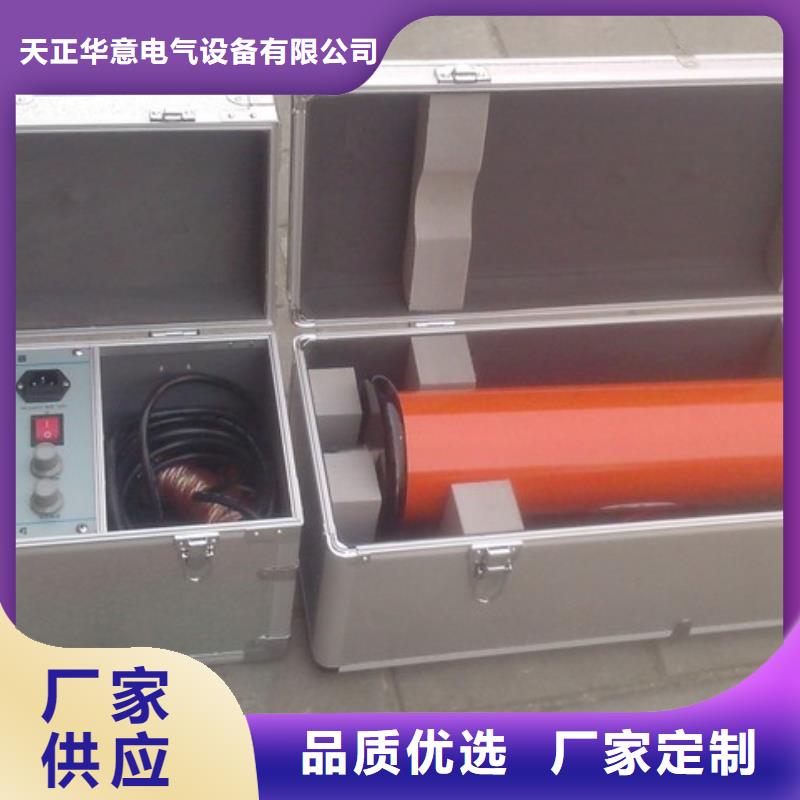

直流高压发生器产品功能说明（1）．控制箱面板示意图1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位,拆线时只需逆时针转动电缆插头。3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)5．数显电压表：数字显示直流高压输出电压。6．数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。（2）．倍压筒示意图 1． 高压引出接线柱（可连接微安表和水电阻或限流电阻） 2． 均压球3． 倍压筒体4． 接地端子 5． 中频连接端子6． 底座（3）试验回路连接图
天正华意电气设备有限公司(沈阳分公司)坚持“低成本、高质量，一切为用户”的经营理念，秉承“为用户服务无止境”的服务信念，充分顾及 微机继电保护测试仪用户的利益和需要，想用户所想、急用户所急，为用户的 微机继电保护测试仪正常使用做好我们的服务工作，赢得了广大用户的信任和支持。
直流高压发生器使用方法一、试验接线1.直流高压发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置，倍压筒应远离操作人员并留出足够的放电空间，高压引出线以及高压输入输出点周围严禁有杂物。3.分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用专用接地线。4．如下图（连接示意图）将控制箱、倍压筒、微安表、限流电阻以及变试品可靠连接。5.仔细检查各连线是否正确，是否牢靠，高压输出周围是否有影响输出和仪器正常使用的杂物和放电对象（特别注意：高电压输出存在放电现象，所以试验时应严格清场），确认无误才能打开电源。连接示意图6.打开电源开关，电源指示灯红灯亮，跳过LOGO，仪器自检完成，显示如下：7.根据所需试验项目点击相应选项进行试验。二、常规直流耐压1．点击“直流耐压”选项，仪器进入下一屏，显示如下：2. 点击方框可进行参数设置，设置电压保护值，电流保护值，被试品试验电压值，被试品耐压时间值，升压速度值。其中：过电压保护一般设置为所需试验电压的1.1倍，升压速度代表设备从0起升至过电压保护值所需的时间。
直流高压发生器操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。3.电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。4.空载升压验证过电压保护整定是否灵敏。5.接通电源开关，此时红灯亮，表示电源接通。6.按绿色按钮，则绿灯亮，表示高压接通。7.顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。8.降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。9.对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。10.升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。
