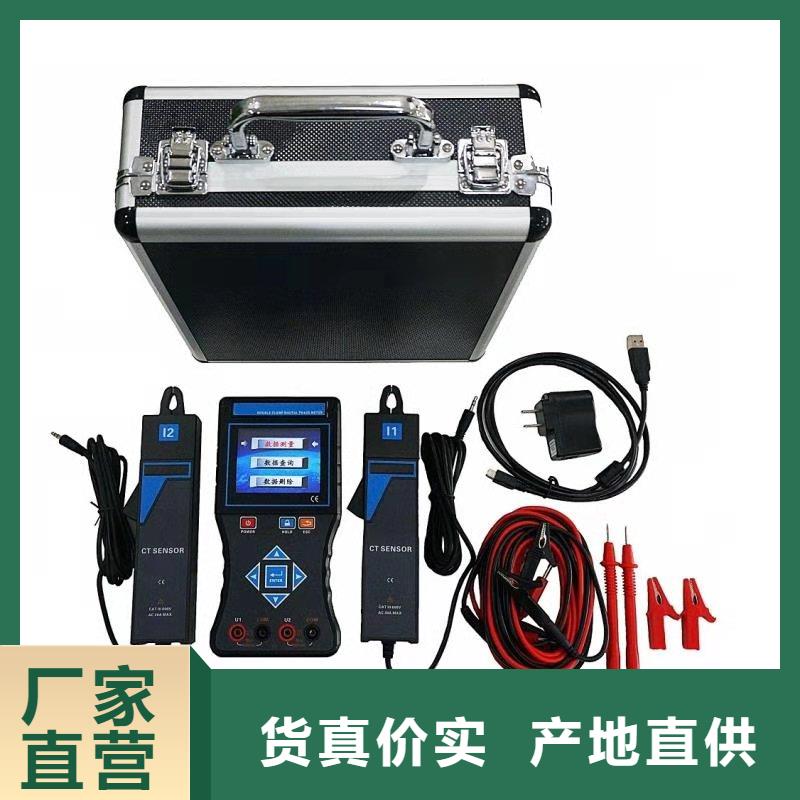

安徽铜陵相位伏安表也可以将旋转开关旋至U2的适当量限，用U2路测试电压。注意旋转开关所处U1、U2的位置与电压U1、U2的输入插孔必须对应。C.感性、容性电路判别：将旋转开关旋至U112位置，将电路电压输入U1插孔，电路电流输入I2插孔，若相位显示在00～900范围，则被测负载为感性， 若相位显示在2700～3600范围，则被测负载为容性。D. 三相电压相序测量：(1)三相三线制相序判别旋转开关旋至U1U2位置，用测试线将A相接入U1红色插孔，B相同时接入U1及U2的黑色插孔，C相接入U2的红色插孔。这时若测得的相位值为300°则为正相序；若测得的相位值为60°，则为负相序。(2)三相四线制相序判别旋转开关旋至U1U2位置，用测试线将A相接入U1红色插孔，B相接入U2红色插孔，零线同时接入U1及U2的黑色插孔。若相位显示为120°左右，则为正相序；若相位显示为240°左右，则为负相序。三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图五. 电池管理● 长时间不使用仪表请取出电池，电池电量不足，请及时更换。● 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于7.2V时，电池电压低符号显示，请及时更换电池。2．按OFF键关机。3．用十字螺丝刀拧松电池盖板上的一枚螺丝，打开电池盖板。4．取出旧电池，换上新电池，请注意电池极性。5．盖上电池盖板，拧紧螺丝。6．按ON键开机，确认电池是否更换成功，否则从第2步重新操作。 六. 装箱单主机1台仪表箱1个电流钳2把测试线4条(红黑各2条)电池6节(碱性干电池：1.5V AA)说明书、保修卡、合格证1份附：测试接线参考图：本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知

?安徽铜陵相位伏安表设置时间：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：11点45分07秒则输入114507确认即可。?变电站名称：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。?变压器编号：指被测变压器的编号。与“变电站名称项目”一起用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。3．二次参量界面图六、二次参量二次参量界面如图六所示，本界面左侧显示出三相电压信号、三相电流构成的实时向量图；右侧显示电压、电流的幅值和相对于参考基准信号的相位角。参考基准自动选择，当Ua有信号（Ua＞10V）时，Ua为参考基准，其他参量的相位角都是与Ua的夹角；当Ua无信号（Ua键将结果保存。6．三线计量界面图九、三线计量如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定。?
