一分钟的时间，对于了解我们的介质损耗测试仪智能变电站光数字测试仪应用范围广泛产品来说足够了。从产品的外观到内在，从功能到性能，视频将为您展现产品的每一个细节和特性。
以下是:介质损耗测试仪智能变电站光数字测试仪应用范围广泛的图文介绍
天正华意电气设备(芜湖市分公司)长期提 微机继电保护测试仪产品,优质的产品质量让众多客户选的安心,用的放心!天正华意电气设备(芜湖市分公司)实力雄厚,工艺精湛,拥有一支高素质团队。

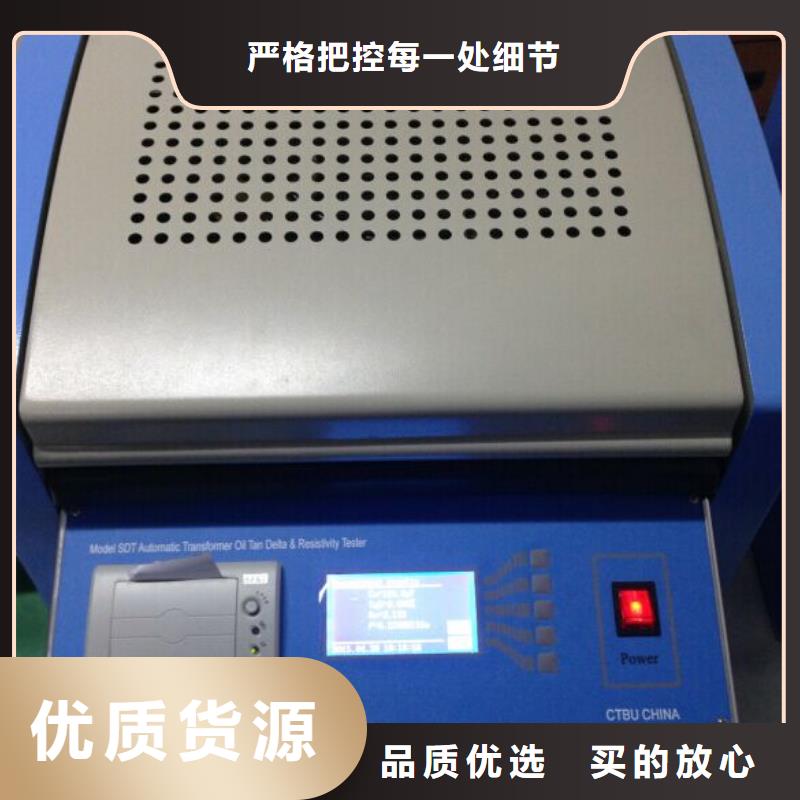

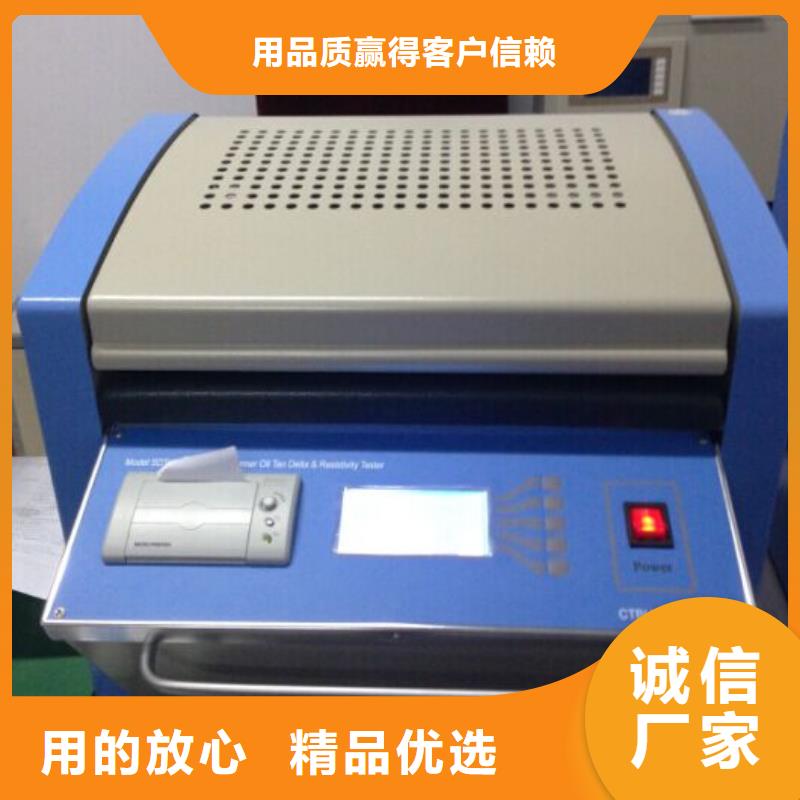

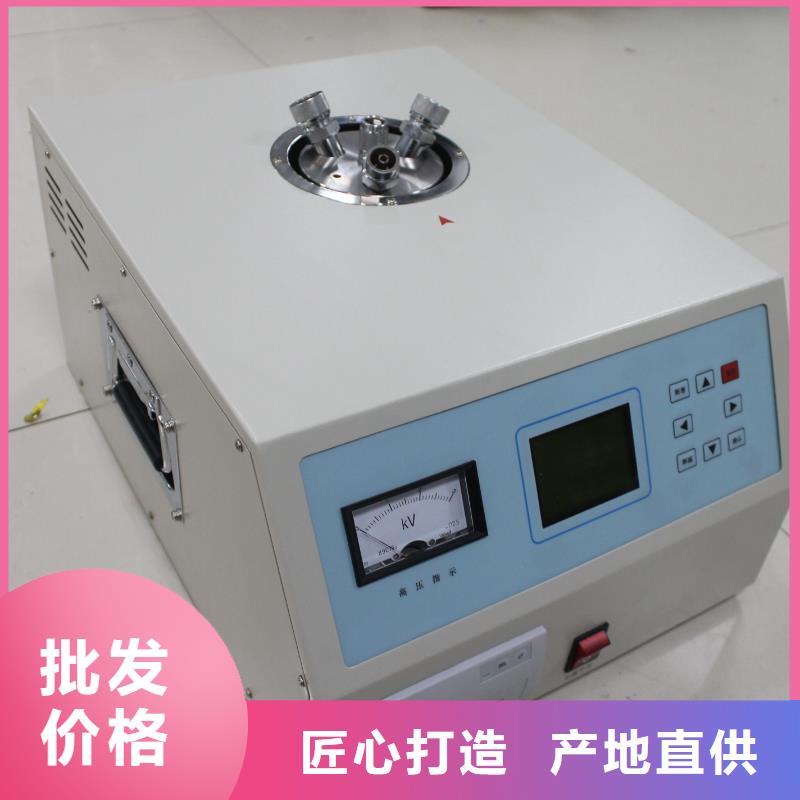

介质损耗测试仪菜单操作详细说明?时间设置附属菜单-1?数据管理附属菜单-2附说明：时间、日期为该数据组测试时的实时时间；测试项目的设定在“参数设定”中设置。?数据管理附属菜单附属菜单-3附说明：HV为测试电压，Tt为测试时的温度状态。?参数设定附属 附属菜单-4附说明：1)预设温度设置方法：该设置项一般设置为“90℃”，温度100℃；直接点击“90℃”文字上，按“↑、↓”进行温度设置。用途：于“加热测试时”，加热到设定预设温度时，停止加热，然后恒温；于“自动测试”时，当温度加热到预设温度时，设备将进行自动测试。2)恒温条件设置方法：该设置项一般设置为“外电极”，直接点击“外电极”或其它条件文字上，按“↑、↓”进行恒温条件切换。用途：这是基于预设温度下的另一外加条件，此条件分：外电极、内电极及平均温三种；外电极：该电极为加压极上的温度，为为接近油温的温度；内电极：该电极为测试极上的温度；平均温：该温度是内、外电极的两组温度的平均值。

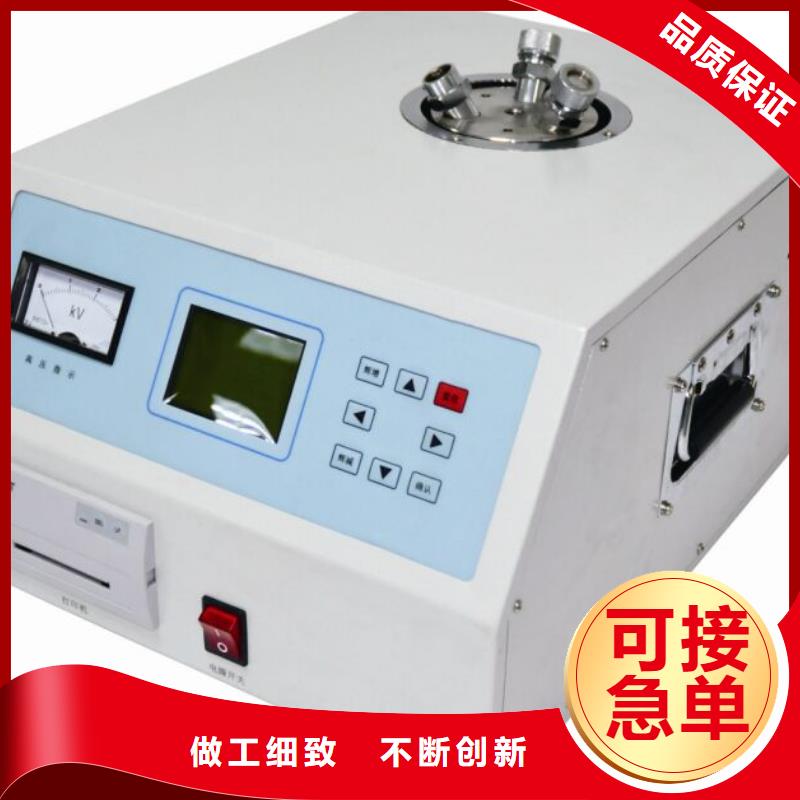

介质损耗测试仪介损测量试验电压同时加在仪器内部标准电容器及油杯加压极上，测量电路对这两路信号进行PGA等控制后对两通道信号进行同步AD采样，将数字信号送DSP（数字信号处理器），DSP对其进行滤波、FFT等运算后计算出tgδ、C x 、ε等参数，送主控CPU。?体积电阻率测量直流高压试验电压加在油杯加压极上，经过测试回路，产生一微弱电流信号，该微弱电流信号经测量电路放大后送进AD采样，将数字信号送DSP（数字信号处理器），DSP对其信号进行处理，计算出Rx、ρ等参数，送主控CPU。4.名词解释?试验源为AC tgδ ：油样介质损耗角正切值；Cx ：油样油杯的电容值；εr ：相对介电常数，是根据电容值换算而得到的；?试验源为DCRx ：油样的绝缘电阻；ρ ：油样的体积电阻率，是根据绝缘电阻换算而得到的；基于上述两种不同的试验电源对油样有不同的极化效应，因而重复测试时，中间必须有足够的放电时间！否则数据不可靠！五、主要技术指标1使用条件-15℃∽40℃RH＜80％2电 源AC 220V±10％ 频率无限制3交流高压输出400V∽2200V ±2％ 每隔100V 50VA4直流高压输出200V∽600V ±2％5温控感应炉功率500W6温度控制范围 功能：用于校准时钟、日历，此时钟在停电后会继续运行。 b)功能：用于查询以前实验的存储数据结果。c)功能：用于设置恒温温度及介损测试电压。d) 功能：不加热直接进行介损测试。

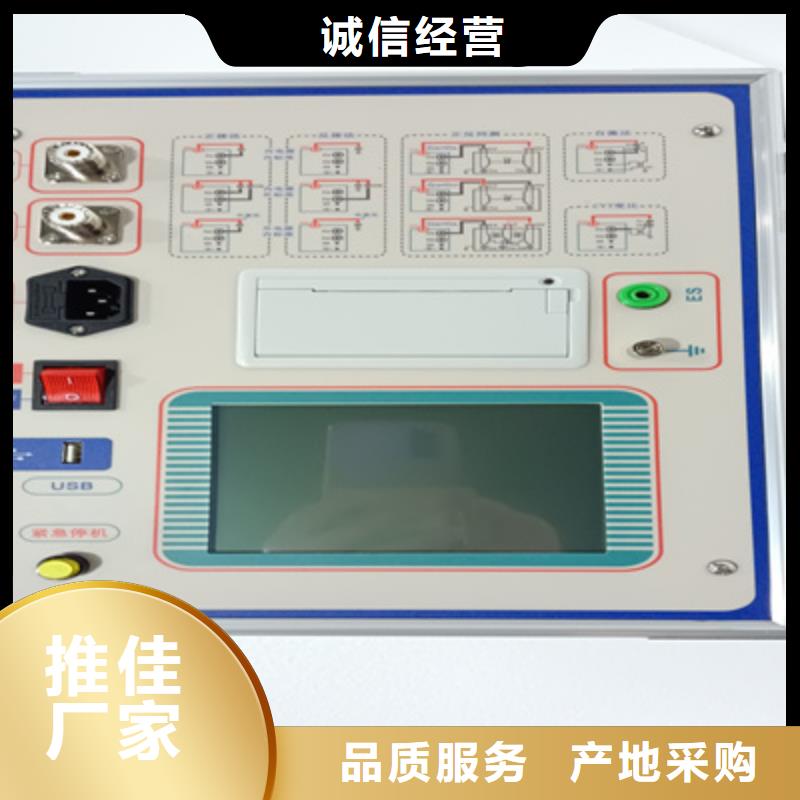

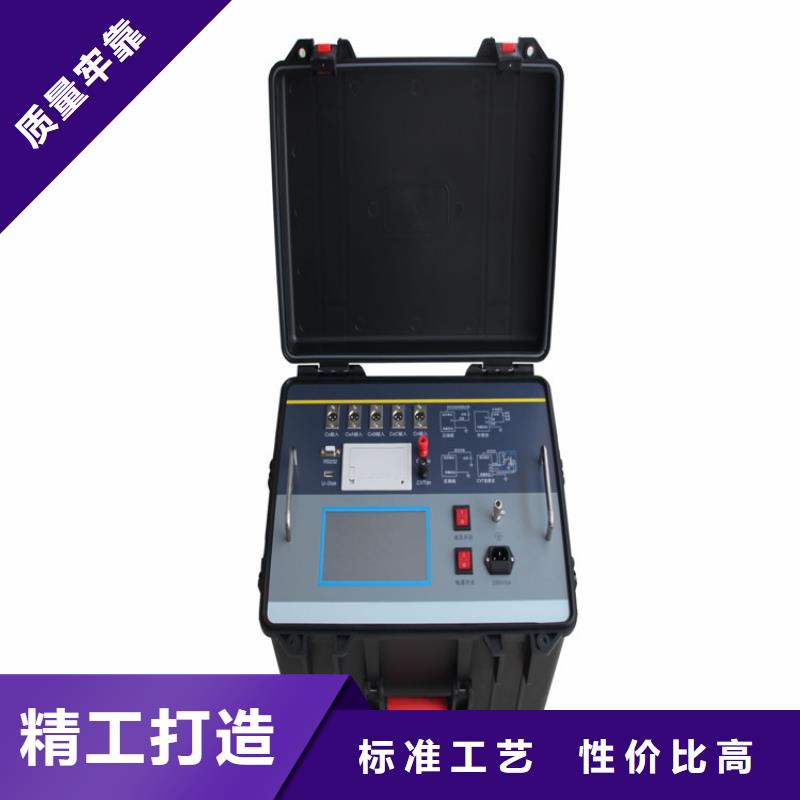

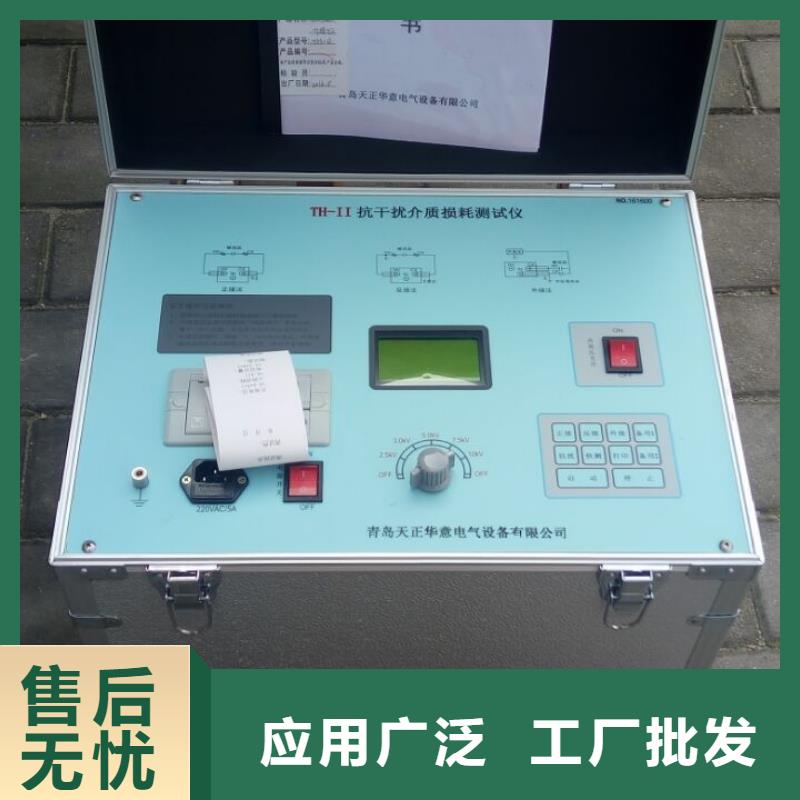

介质损耗测试仪相关参数设置好了后长按“启动测试”单，进入测试菜单。测试过程中电压值一项是根据先前所选择的测试电压平滑上升至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的测试频率自动变频到各相应的频率进行测试，测试完成后自动显示测试结果(如图5—4)；测试结果自动保存，可点击“打印”按钮打印本次测试结果。注 意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。5.3、CVT测试※ CVT分别测试：单独测试C1或C2。图 5—5 图 5—6图 5—7首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—5）。然后可以点击“参数设置”进去设置菜单选择“CVT分别测试”（如图5—6）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—7）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—8）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。CVT分别测试注意 : 外屏蔽应悬空，不允许放置地上使用，尽量减小HV线与地之间的分布阻容参数，否则其对地附加介损会引起误差。VT同时测试：同时测试C1和C2。首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—9）。
