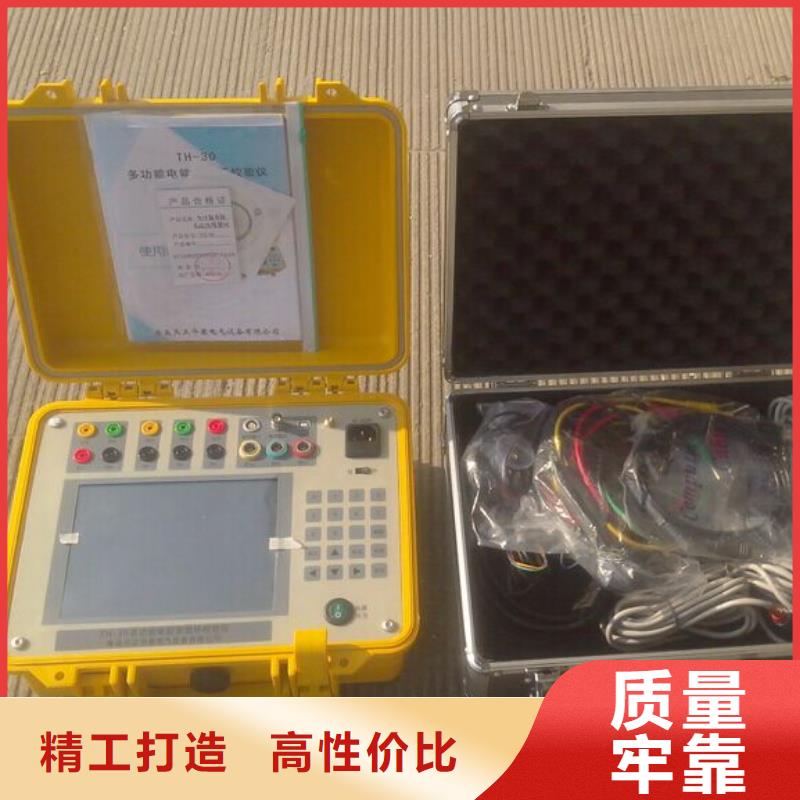

三相电能表校验装置本操作3.1、整机及接线介绍⑴-- USB接口； - RS232通讯口；⑶—外电源插座；电源输入范围：55—480V；⑷--5A钳自修正端口； ⑸--电源开关。外电源和内部端子共用电源开关，有三个档位，中间为断开；三相电压输入插座，Umax ＝ 480V；⑺--电流钳接线座。A、B、C三相共三个专用七芯接线座；⑻-三相电流输入输出插座，Imax ＝ 10A；⑼--局号光电采样脉冲输入、局号１低频输出端口。（详见下页的正面接线俯视图）；⑽--局号低频脉冲输出、局号２光电采样脉冲输入端口。（详见脉冲信号接线介绍）脉冲信号接线介绍（光电头正面俯视图）①：地 局号１低频输入局号２低频输入：局号１低频输出（检定口正面俯视图）①：地 ＋5V 局号２低频输入 局号２低频输出 局号１低频输出3.3、电能脉冲输入、输出方法在现场测电能表时，电能脉冲取样的准确、快捷，直接影响到现场工作的效率。脉冲取样器有三种：光电采样器、手动开关、脉冲线。在同时校验两个电能表时，需要两个脉冲取样器，分别接入电能脉冲。3.3.1、电能脉冲输入?光电采样器它依靠两个松紧带或吸盘将自己固定在电能表上。具有自动跟踪、智能识别电度表上黑标的功能。不同的光电采样器在使用时有细微的区别，详见说明书。优点：结构简单、体积小便于携带，具有智能识别功能。缺点：电能表前盖有凸沿，才可固定住松紧带式的光电采样器。吸盘的使用寿命不如松紧带的长。一般不能用于电子式电能表的测试。局号１光电采样器接到《光电头》，局号２光电采样器接到《检定口》航空头。两种光电采样器可以互换。?手动开关主要用于在人工无法固定光电采样器的情况下，用手动开关来代替光电采样器校验机械式电能表。手动方式时，这时的圈数是指机械表转多少圈后按一次手动开关的意思，每按一次计算一次误差。光电方式时，机械表转一圈就要按一次手动开关。优点：简单可靠。 缺点：人为误差与个人的经验有关。局号１手动开关接到《光电头》，局号２手动开关接到《检定口》航空头。?脉冲线专为电子式电能表而设计的。一头接仪器光电头插座，另一头分为两条线，分别为黄色夹子是“局号1脉冲输入”，绿色是夹子“局号2脉冲输入”。黑色为“地”。?对于绝大部分厂家生产的电能表都可以通过以上的方式获取脉冲信号。?
