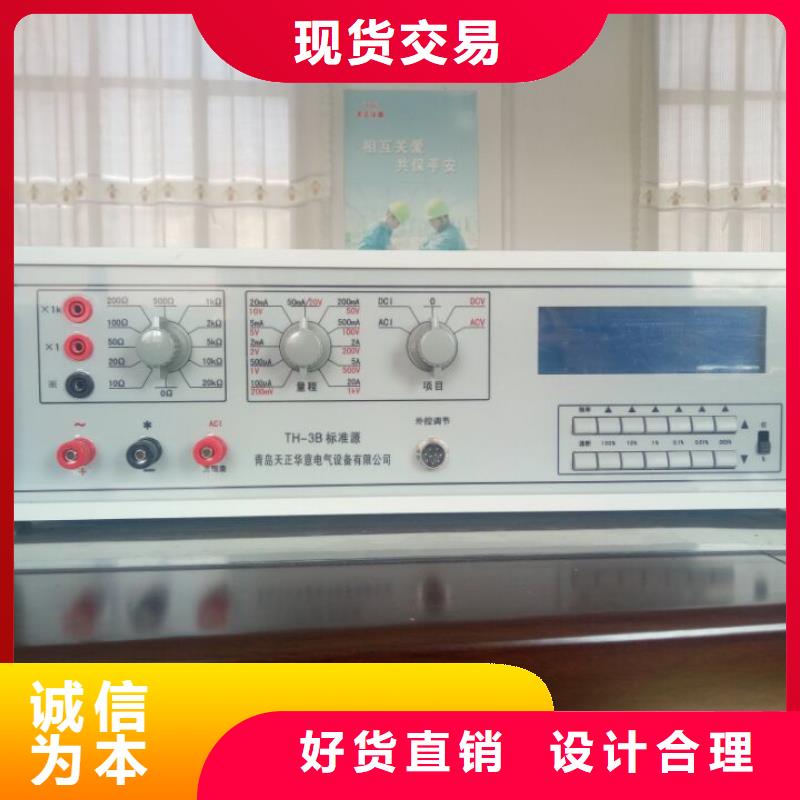

三相标准功率源 产品简介本装置是采用现代测试,DDS波形合成,高速数字处理器( DSP ),复杂可编程逻辑阵列( CPLD ),大规模集成功放,嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。二、产品主要功能及特点?国内首创将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。?采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。?视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。?内含交直流标准源，可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。?电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。?备有数字旋转编码器调节，使用便捷，简单。?输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。?输出标准谐波2～31次，可单次或任意叠加多次谐波输出。?三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。?具备三相频率独立设置，分相变频。?备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用可靠。?备有接口和软件，接口协议开放，用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。

三相标准功率源主菜单开机后液晶显示器出现图3所示主菜单界面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。如交直流指示仪表校验的全部操作可在“2：指示仪表”中完成。5．3 源操作“源操作”分为“交流输出设置”操作和“直流输出设置”操作。功能是在装置输出范围内，在“交流输出设置”或“直流输出设置”界面中设置所需的输出电量。5. 3. 1交流源输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”显示如图4。在这里，可根据需要对交流源输出进行设置。图的上半部分（输出检测）显示内置标准所测得的各相电压、电流、功率、功率因数（或角度）和三相总的有功功率、无功功率、功率因数及频率。其中：⑴ “总有功功率”显示与“总无功功率”显示会随接线方式是有功还是无功而变换位置。⑵ 频率栏中初始状态为标频50Hz。按屏幕下方“频率”键进入“交流频率输出设置”界面后，按“9”（市电/标频）键，可将频率由“标频”状态转成“市电”状态并且频率栏中显示“市电”。⑶ 在图4中按屏幕下方“因数”键进入“交流因数输出设置”界面后，按数字键“9”（因数/角度切换）键后，各相的“功率因数”显示会变换成“角度”显示。⑷ 由于屏幕空间有限，故所有界面“输出检测”中，总的有功功率、无功功率单位分别默认为“W”、“Var”,频率的单位默认“Hz”不再显示出来。图的中间部分（输出设置）显示装置当前所设置的电压、电流档位；相别、接线方式的状态；电量的幅值。图的下半部分（交流XX输出设置）是提示当前设置的对象和使用各数字键在当前界面中对应的功能。其中：“交流XX（XX为电压，或电流，或因数，或角度，或谐波，或频率）输出设置”是提示当前设置的对象。可通过按屏幕下方六个按键和右边的按键，根据提示选择不同的操作对象和操作方式。⑴ 在“交流电压输出设置”界面中：按数字键“1～5”是分别步进调节升或降，所设定相别（相别栏显示“ABC”时，为三相统一调节）的当前“电压档位”10％～0.005％幅值。

三相标准功率源 三相交直流程控标准标准功率源采用表源一体化结构、全数字闭环标准源技术，使用嵌入式系统、7寸TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。它具有以下特点：采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。 可校验各种型号单、三相电能表。 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。三相电压、电流回路独立控制，每一相的电压、电流输出参量可分别调节。具有谐波输出、电流正反向、逆相序、手动或自动换挡智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 电压、电流、相位试验点丰富，便于操作。 带RS232串口，开放通讯规约，便于计算机控制及升级软件。
