以下是:云南省模拟断路器TH-0301三相电力标准功率源定制不额外收费的产品参数
| 产品参数 |
|---|
| 产品价格 | 555/台 |
|---|
| 发货期限 | 1 |
|---|
| 供货总量 | 1000 |
|---|
| 运费说明 | 含运费 |
|---|
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铜 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 4 |
|---|
| 产品颜色 | 白 |
|---|
| 质保时间 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电气电力 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 5 |
|---|
| 工作温度 | 45 |
|---|
| 范围 | 模拟断路器TH-0301三相电力标准功率源供应范围覆盖云南省 昆明市、玉溪市、丽江市、普洱市、曲靖市、保山市、昭通市、临沧市、文山市、西双版纳市、红河市、大理市、德宏市、楚雄市、怒江市、迪庆市等区域。 |
|---|
以下是:云南省模拟断路器TH-0301三相电力标准功率源定制不额外收费的图文视频
【天正华意】业务覆盖多元场景，提供以下产品和服务：丽江微机继电保护测试仪、普洱蓄电池测试仪、曲靖雷电冲击发生器、保山蓄电池测试仪、文山手持直流电阻测试仪、西双版纳直流电阻测试仪、大理真空度测试仪等。模拟断路器TH-0301三相电力标准功率源定制不额外收费_天正华意电气设备(云南省分公司)tianzh3611-73,联系人:杨经理,平度市平安路2号 发货到 云南省 昆明市、玉溪市、丽江市、普洱市、曲靖市、保山市、昭通市、临沧市、文山市、西双版纳市、红河市、大理市、德宏市、楚雄市、怒江市、迪庆市。 云南省 云南省，简称“云”或“滇”，中国23个省之一，位于西南地区，省会昆明。介于北纬21°8′～29°15′，东经97°31′～106°11′之间，东部与贵州、广西为邻，北部与四川相连，西北部紧依西藏，西部与缅甸接壤，南部和老挝、越南毗邻，云南省总面积39.41万平方千米，居全国第8位。云南省是全国边境线长的省份之一，有8个州（市）的25个边境县分别与缅甸、老挝和越南交界。
想要更直观地感受模拟断路器TH-0301三相电力标准功率源定制不额外收费产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！
以下是:云南模拟断路器TH-0301三相电力标准功率源定制不额外收费的图文介绍
云南模拟断路器模拟断路器与保护测试仪配合进行保护装置整组传动试验系统接线图TH-10G模拟断路器与测试仪及保护装置相配合使用，替代实际断路器，可以进行保护装置动作跳合断路器的整组传动试验，请参见图3。图3是按双跳闸电流线圈试验接线，当只有一路跳闸电流时，别一路不接。在保护装置的测试过程中，TH-10G模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出，将TH-10G模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中，与保护和测试仪配合，完成保护装置的整组测试（如图4，只以A相单组跳闸跳圈为例）。图4 TH-10G接入实际二次回示意图在图4中，“断路器接线”是指黑框内的接线为实际断路器在二次回路中的接线，“断路器模拟装置”黑框内的接线为试验时TH-10G断路器模拟装置在二次回路中的接线。当断路器在系统故障时的跳闸方式为分相跳闸时，TH-10G模拟断路器的输出接点按A、B、C的相别分别接入测试仪；当断路器在系统故障时的跳闸方式仅为三相跳闸时，TH-10G模拟断路器的输出接点可以任意接入测试仪A、B、C的某一相；模拟断路器装置的常开或常闭输出接点对应于二次回路中（不包括操作回路中与跳、合闸线圈串联的断路器辅助接点）断路器的常开或常闭接点，可根据试验需要接入保护装置中。
云南模拟断路器技术参数工作电源电压 AC220V±10％ 50HZ 跳、合闸操作电压 DC200V或DC110V、48V、24V跳、合闸时间闸时间选择0-500ms合闸时间选择 0-500ms跳、合闸电流 跳闸电流选择：1A、2A、3A、4A、5A合闸电流选择：1A、2A、3A、4A、5A当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A跳、合闸电流由跳、合闸时间控制自动切断。手动跳合闸 通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。开出量 接点容量：DC220V/0.5A，AC220V/5A。断路器位置输出接点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。使用说明1、装置通电—— 接入220V交流工作电源，合电源开关，几秒钟后，断路器模拟装置处于合闸状态，面板上的三相合闸位置灯亮。2、手动合闸及跳闸—— 手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。保护装置跳合闸——跳、合闸线圈端子相当于实际断路器的实际跳合闸线圈回路。4、合闸、跳闸回路及其辅助接点—— 跳、合闸线圈端子相当于实际断路器的跳合闸线圈回路，实际合闸、跳闸回路及其辅助接点 断路器与保护装置或控制回路的跳合闸出口连接。跳合闸电流的大小可用“合闸电流”及“跳闸电流”调整按钮按实际断路器的跳、合闸电流进行调整。
云南模拟断路器 概述智能型模拟断路器是我公司在原有模拟断路器的基础上采用51单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制，从而了整机的精度，添加30-300V可调直流稳压电源，极大方便了用户，是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框图如下：一．技术指标1．跳闸时间 0-500ms (调节幅度1ms)2．合闸时间0-500ms (调节幅度1ms)3．跳闸电流：1A、2A、3A、4A、5A(可根据用户要求定制)4．合闸电流：1A、2A、3A、4A、5A(可根据用户要求定制)5．跳合闸电压 DC220V、DC110V、48V6．直流电源输出0-220V可调7．辅助触点容量A，B，C： AC220V 3A8．环境条件 温度-25°---＋55°C相对湿度 ≤80％9．机箱体积 25×350×170mm310．

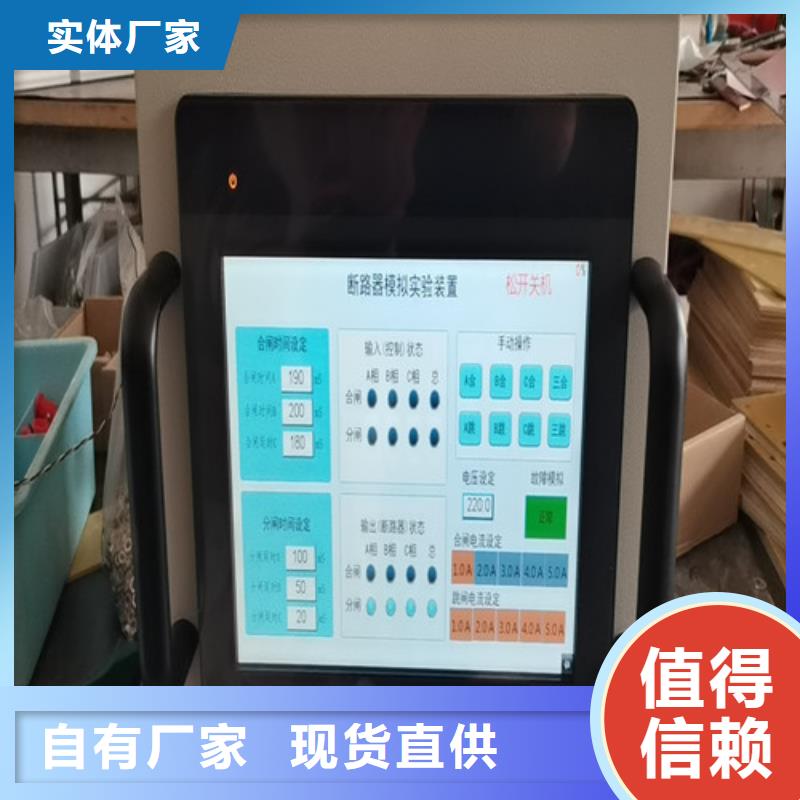

云南模拟断路器五．工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从10到9999ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定（程序根据动作电压设定）。本装置上电后，模拟断路器A、B、C三相是处于分闸状态，分闸指示灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。六．使用说明界面功能介绍：1．合闸时间设定： 三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms，通过分别设置A、B、C三相合闸时间，可以模拟断路器三相不同期。在选择500ms以上时间工作时，请将电流选择在小档。以防长时间通电损坏内部元件，如需长时间通电功能，请在订货是说明。2．分闸时间设定：三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms。在选择500ms以上时间工作时，请将电流选择在小档。以防长时间通电损坏内部元件，如需长时间通电功能，请在订货是说明。3．输入控制状态： 显示输入端子输入状态。4．输出断路器状态：显示模拟断路器输出状态。5．手动操作开关： 可通过开关直接控制模拟断路器动作，按下开关后，模拟断路器经过延时动作。
天正华意电气设备(云南省分公司)将秉承“企业成功 、员工幸福 、回报社会”企业使命，凭借品牌、技术、市场、服务等强大实力，恪守“艰苦奋斗、务实、合作共赢”核心价值观，全力打造一个 微机继电保护测试仪行业竞争优势显著、企业特色鲜明、社会尊重、员工自豪的优质企业。

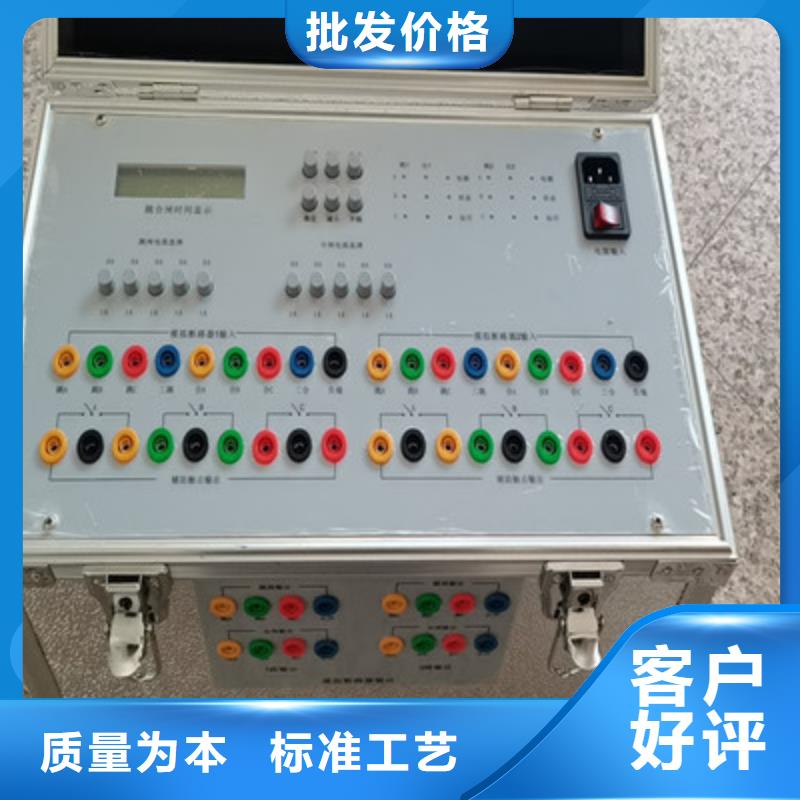

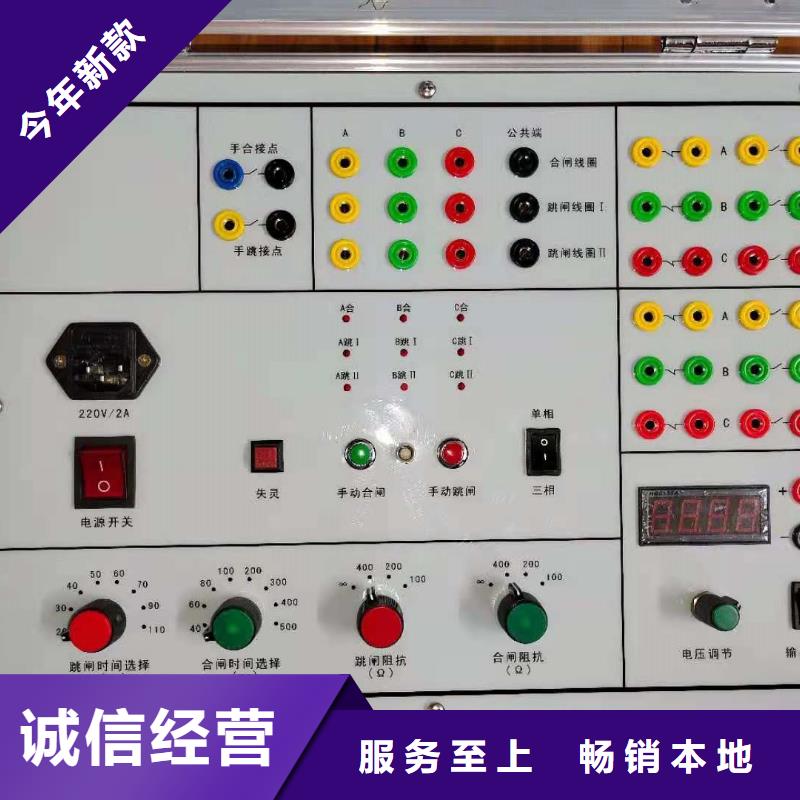

云南模拟断路器操作面板1．电源开关2、跳合闸线圈 3．手跳接点4．手合接点5、断路器辅助接点输出I(对应于跳闸I)6．断路器辅助接点输出II(对应于跳闸II) 7．合闸电流调整开关8．合闸时间调整开关9．跳闸时间调整开关10．跳闸电流调整开关11．动作选择（三跳/单跳）12．手动跳合闸指示灯13．手动跳闸按钮14．手动合闸按钮15．断路器失灵按钮及指示灯16．跳合闸位置指示灯17．接地端子18．电源输入插座2． 合闸电流调整开关3． 手动合闸按钮4． 手合接点5． 手跳接点6． 合闸线圈端子7． 跳闸线圈I端子8． 断路器辅助接点输出I(对应于跳闸I) 9． 断路器辅助接点输出II(对应于跳闸II) 10．跳闸线圈II端子11．动作选择（三跳/单跳）12．断路器失灵按钮及指示灯13．手动跳闸按钮14．手动跳合闸指示灯 15. 跳闸电流调整开关16．跳闸时间调整开关17．电源开关 1．电源开关2、跳合闸线圈 3．手跳接点4．手合接点5、断路器辅助接点输出I(对应于跳闸I)6．断路器辅助接点输出II(对应于跳闸II) 7．合闸电流调整开关8．合闸时间调整开关9．跳闸时间调整开关10．跳闸电流调整开关11．动作选择（三跳/单跳）12．手动跳合闸指示灯13．手动跳闸按钮14．手动合闸按钮15．断路器失灵按钮及指示灯16．跳合闸位置指示灯17．接地端子18．电源输入插座19．直流电压输出端子20．直流电压输出控制开关四、使用说明1. 装置通电接入220V交流工作电源，合电源开关，几秒钟后，断路器模拟装置处于跳闸状态，面板上的三相跳闸位置灯（绿灯）亮,并有告警音响。2．手动合闸及跳闸手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。按下“手动合闸”按钮，断路器模拟装置合闸，三相合闸位置灯（红灯）亮，“手动跳合指示”红灯亮， “手合接点”闭合并自保持，“手合接点”可以模拟控制开关“合闸后”状态，用于做不对应启动重合闸试验。按下“手动跳闸”按钮，断路器模拟装置跳闸，三相跳闸位置灯（绿灯）亮， “手动跳合指示”红灯灭，“手合接点”断开，“手跳接点”闭合；释放“手动跳闸”按钮时，“手跳接点”延时60ms断开。“手跳接点”可以模拟断路器控制开关的“手跳状态”，用于重合闸装置的手跳放电试验
联系人:杨经理,电话:【】,天正华意电气设备(云南省分公司)在云南省本地专业从事模拟断路器TH-0301三相电力标准功率源定制不额外收费,云南省各个县市以及周边云南省 昆明市、玉溪市、丽江市、普洱市、曲靖市、保山市、昭通市、临沧市、文山市、西双版纳市、红河市、大理市、德宏市、楚雄市、怒江市、迪庆市城市均可提供送货上门服务！
