云南异频线路参数测试仪 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。按住开始测试不放，当进度条跑满整个方格的时候，仪器将自动进入的测试过程。为更好的保证测量精度和测量性，仪器首先将对外界干扰信号进行检测并分析；当然，仪器内部采用的是高端的专业DSP快速处理器来处理，相对用户来说整个干扰检测过程就是一瞬间的事情，用户根本不用担心此过程会占据过多的时间而导致测试过程时间过长。干扰检测完成后仪器立即启动变频输出装置；首先变频到55Hz使输出端快速平缓地输出至200伏电压或者4安培电流，整个过程仪器内部均采用实时监控的手段，保证输出的稳定可靠。升压或升流成功后，保持200伏电压或4安培电流然后进行55Hz（如图4—4）环境下的检测分析；当55Hz检测分析完成后，仪器自动变频到45Hz进行45Hz（如图4—5）环境下的检测分析；经过仪器内部中央处理器的高精度处理，得出并显示各项测试结果及数据（如图4—6），包括55Hz所有数据和45Hz所有数据，用户可以自行选择查看并打印。整个测试过程的所有数据均是采取的实时检测并显示的方式，用户可以很直观的观察监视整个测试过程发生的变化。

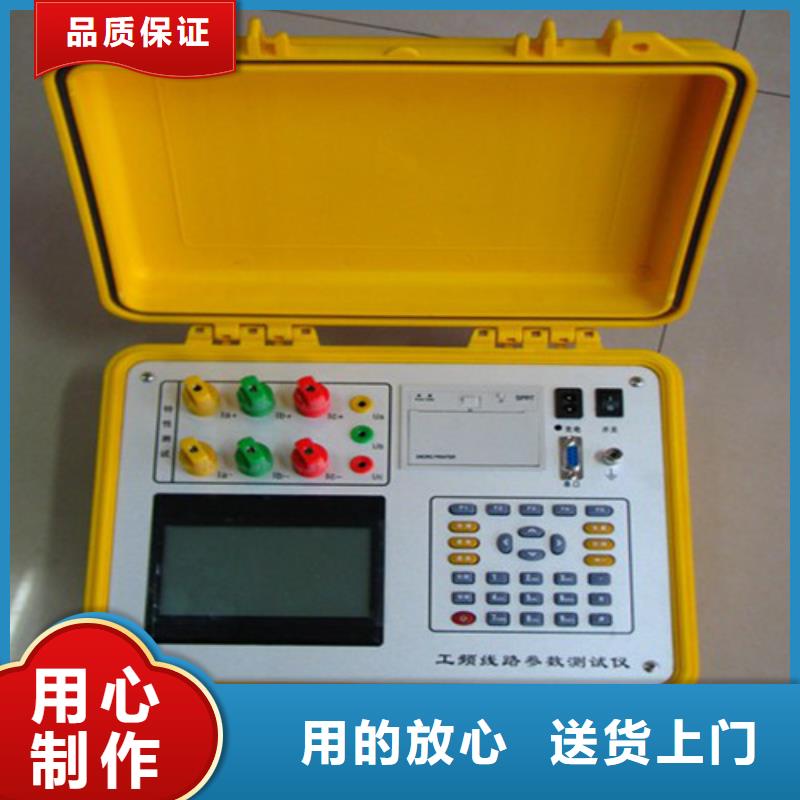

?云南异频线路参数测试仪操作简单外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4电源输出输出电压AC300V电压精度0.5％电流精度0.5％输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容： ≥1μF时，±1％读数±0.01μF；＜1μF时，±2％读数±0.01μF；电阻： ≥1Ω时，±1％读数±0.01Ω；＜1Ω时，±2％读数±0.01Ω；阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)；8干扰电流小于40A9尺寸 重量435＊330＊390（主机） 11kg435＊330＊390（电源箱） 46kg10存储器大小200 组 支持U盘数据存储三 面板说明图3-1仪器面板指示图1、紧急停止按键2、系统复位按键3、USB接口4、液晶触摸显示屏5、测试电源输出（A、B、C、N）插孔（电流测量端子）6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）7、测量输入保险管8、输入电源开关9、电源输入插座（AC220）10、打印机3.1、紧急停止按键安装位置：
