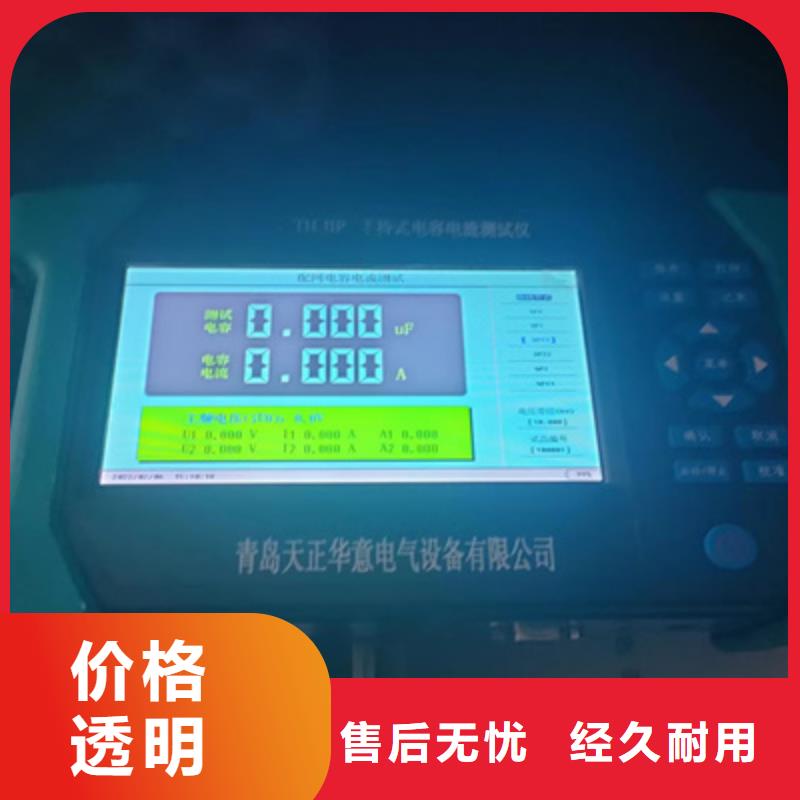

云南电容电流测试仪参数设置为出厂校准时设置，建议客户不得改变其设置数据，否则会造成测试数据的不准。如果需要重新更改，必须在本公司技术人员指导下进行，并且先要记录下更改前的设定值，以便设置失败时能够恢复初始值。如果想查询已存储的记录，可在主菜单下选择查询记录，按确认键进入显示如下：图16按↑ ↓键查询所需记录，按打印键可打印当前记录，如果要删除记录，可按F2键进行删除，删除完成后所有记录均清零。按返回键或复位键可返回主菜单。测试数据中各符号的含义：⑴、I：被测电容（抗）器的电流有效值，单位为A（安培）；⑵、U：被测电容（抗）器的电压有效值，单位为V（伏特）;⑶、P：被测电容（抗）器的有功功率有效值，单位为W（瓦）；⑷、F：输出电源的当前频率，单位为Hz（赫兹）；⑸、Rc：被测电容器的容抗，单位为Ω（欧姆）；⑹、Rl：被测电抗器的感抗，单位为Ω（欧姆）；⑺、Rz：被测试品的阻抗，单位为Ω（欧姆）；⑻、C:被测试电容器的电容值，单位为uF(微法);⑼、Cab：被测三相电容器的AB相电容值，单位为uF（微法）；⑽、Cbc：被测三相电容器的BC相电容值，单位为uF（微法）；⑾、Cca：被测三相电容器的CA相电容值，单位为uF（微法）；⑿、Ca：被测三相电容器的A相电容值，单位为uF（微法）；⒀、Cb：被测三相电容器的B相电容值，单位为uF（微法）；⒁、Cc：被测三相电容器的C相电容值，单位为uF（微法）；⒂、Cz：被测三相电容器总的电容值，单位为uF（微法）；⒃、L：被测电抗器的当前测量电感值，单位为H（亨）；⒄、Ф：被测试品的电压与电流之间的相位角，单位为 o（度）

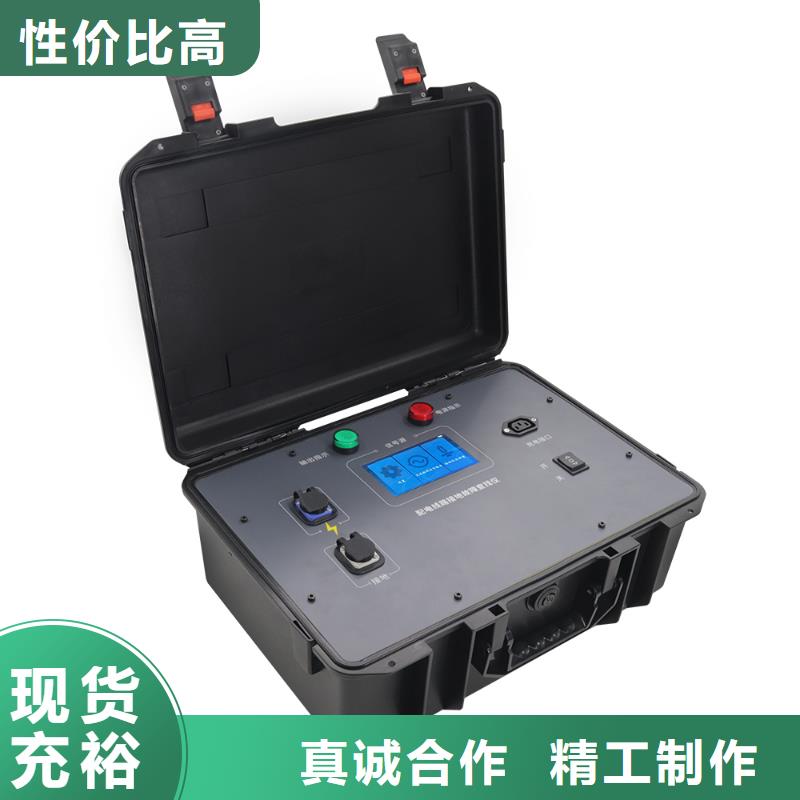

云南电容电流测试仪但是，现有的基于PT二次侧注入信号法的测试仪体积及重量较大，便携性较差不利于测试量较大的工况。并且，此类测试仪对于4PT连接方式的电网，测量精度极低，难以满足用户需求；需要改变PT连接方式才能准确测量系统电容电流。为解决这些问题，我公司在上一代基于PT二次侧注入信号法测试仪的基础上，经过重新研发设计，开发出新一代产品电容电流测试仪。采用全新硬件结构和速度更快的ARM处理器及AD转换器，内置全新的全数字变频逆变电源，效率高、发热量小、体积小、重量轻。与前一代相比，新一代体积和重量都大大减小，更加便于携带和现场测试。针对4PT连接方式内置变压器中性点信号注入测试法和补偿电容器中性点信号注入测试法，以解决4PT连接方式电网电容电流测试精度不高的问题。在任何时刻（包括测量过程中）都可准确测量零序3U0电压，从而便于用户判断系统工作状态；并且在测试过程中，如果零序3U0电压过高可自动停止测量过程。该测试仪采用工业彩色液晶屏（强光下可读）、中文菜单、人机交互更加友好，并且具备U盘存储和数据打印等功能。接线简单、测试速度快、测试稳定性和数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
